Серийное производство велось с 1978 по 1990 г За это время было произведено более 770 самолетов различных модификации, включая 251 самолет для ВВС Франции, 18 для Эквадора, 40 для Греции, 113 для Ирака, 36 для Иордании, 33 для Кувейта, 38 для Ливии, 50 для Марокко, 15 для Катара, 48 для ЮАР и 73 для Испании

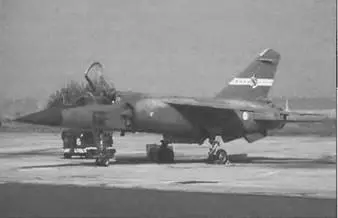

«Мираж» F.1A – вариант ударного истребителя для атаки наземных целей в светлое время суток Оснащен менее сложным авиационным электронным оборудованием и имеет увеличенный запас топлива. Производился по лицензии компанией «Атлас Эйркрафт» в Южной Африке.

«Мираж» F.1B – обозначение двухместного учебно-тренировочного самолета с дублированными (в задней кабине) экраном РЛС и индикацией на лобовом стекле (первый полет 26 мая 1976 г.).

«Мираж» F.1C – истре- битель-перехватчик, первый серийный экземпляр которого поднялся в воздух 15 февраля 1973 г. Начало поставок ВВС 14 марта 1973 г.

«Мираж» F.1C-200 – обозначение 25 самолетов F.1C ВВС Франции после установки штанг топливо- приемников для дозаправки в воздухе.

«Мираж» F.1E – вариант, сходный с самолетом F.1C, но с более полными системами навигации и атаки, что сделало его подходящим для полетов в любых погодных условиях. Один самолет F.1E был изготовлен с турбовинтовым двигателем SNECMA М53, но от его создания впоследствии отказались

«Мираж» F.1D – двухместная версия самолета F.1E.

«Мираж» F.1R (CR) – вариант тактического разведчика со стандартными фотокамерами, электромагнитными, оптическими и инфракрасными датчиками, с современной инерциальной системой наведения и системой радиолокационной навигации. В ВВС Франции имеет обозначение F.1CR (первый полет 20 ноября 1981 г.).

В 1992-1996 гг. для ВВС Франции переоборудовано 55 перехватчиков F.1C в ударный самолет F.1CT (первый полет состоялся 3 мая 1991 г., первые самолеты F.1CT поставлены в строевую эскадрилью 6 ноября 1992 г.).

На самолетах «Мираж» F.1 установлена моноимпульсная РЛС Томсон-CSF «Сирано» IV или «Сирано» fVM, осуществляющая поиск, захват и сопровождение воздушных целей на любой высоте и имеющая на 80% больший радиус действия, чем РЛС «Сирано» II, применявшаяся на самолетах «Мираж» III. Стрельба может вестись автоматически при помощи управляющего огнем компьютера или вручную, когда компьютер выдает пилоту разрешение на поражение цели На самолетах F.1 CR и F 1СТ – РЛС «Сирано» IVMR, которая дополнительно может работать в режиме картографирования местности, обеспечения облета наземных препятствий и измерения дальности до наземных объектов.

В состав оборудования входит также ИЛС, радионавигационная система LMTTACAN, автопилот SFENA 505, центральный вычислитель воздушных параметров, навигационный индикатор Крузе 63, два УКВ- приемопередатчика, система опознавания государственной принадлежности. Предусмотрена подвеска контейнеров с лазерным целеуказателем, разведывательным и оборудованием РЭБ.

Разведчик F.1CR фактически является первым самолетом ВВС Франции, бортовая аппаратура которого почти полностью цифровая. На нем установлен на- вигационно-разведывательный комплекс SNAR с БЦВМ 182 и ИНС SAG ЕМ «Улисс» 47. Бортовая РЛС «Сирано» IVMR в комплексе с ИНС позволяет выполнять задачи в сложных метеоусловиях. Разведывательное оборудование включает две фотокамеры, приемник-анализатор ИК-излучения SCM 2400 «Супер Циклоп». ИК-изображения записываются на видеоленту или могут передаваться непосредственно на наземную станцию по микроволновой линии связи с предварительной обработкой на борту самолета. Возможно размещение дополнительного оборудования в подвесных контейнерах. На F.1CT установлены приемники предупреждения о радиолокационном облучении, улучшенная ИНС и навигационный вычислитель.

Самолеты «Мираж» F.1 вооружены двумя пушками DEFA 553 (калибр 30 мм, по 125 снарядов), самолеты F.1CR и F.1CT – одной. Максимальная расчетная нагрузка на внешних узлах подвески составляет 6300 кг. Эксплуатационная боевая нагрузка 4000 кг. При выполнении задачи перехвата самолет может нести две УР класса «воздух-воздух» средней дальности Мат- ра «Супер» 530 под крылом или две УР ближнего воздушного боя Матра 550 «Мажик», или AIM-9 «Сайдуиндер» на концах крыла. При выполнении ударных операций боевая нагрузка может включать одну УР класса «воздух-поверхность» AS.30, четырнадцать бомб массой 250 кг, восемь бомб массой 450 кг, четыре блока НАР, контейнеры с оружием и баки с напалмом.

Самолеты «Мираж» F.1 принимали участие в нескольких военных конфликтах, крупнейшие из которых (ирано-иракская война 1980-1988 гг. и война в Персидском заливе в 1991 г.) связаны с действиями ВВС Ирака, обладающего первым по величине парком самолетов F.1 среди стран-импортеров.

Экипаж, чел. 1

Скорость, км/ч

максимальная на высоте около 10 км 2350

максимальная на высоте до 3 км 1470

крейсерская 885

Практический потолок, м 20000

Дальность, км

перегоночная 3300

действия 900 Масса, кг:

максимальная взлетная 15200

пустого самолета 7400

Максимальная боевая нагрузка, кг 4000

Габариты самолета, м

размах крыла 8,4

длина 15,0

высота 4,5

Двигатель- ТРДФ Snecma «Atar» 9К-50, кгс 5000/7200

Предназначен для перехвата воздушных целей выполнения ударных операции и ведения разведки.

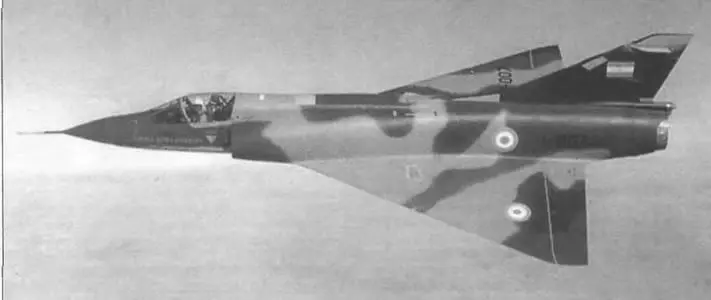

В конце 1955 г. компания «Дассо» решила построить прототип истребителя новой конструкции с треугольным крылом и более обширным фюзеляжем, в котором помещался один турбореактивный двигатель SNECMA« Атар» 101G1 Получившийся в результате самолет «Мираж» 111-001 совершил свой первый полет 18 ноября 1956 г, а через два месяца достиг полетной скорости 1,52 М. Регулируемые воздухозаборники с ручным управлением и турбореактивный двигатель «Атар» 101G2 тягой 4490 кг позволили повысить максимальную скорость до 1,65 М Позднее при использовании вспомогательного ракетного двигателя SEPR скорость была увеличена до 1,8 М.

Самолет выполнен по схеме «бесхвостка» и имеет низкорасположенное треугольное в плане крыло с углом стреловидности 60° по передней кромке. Фюзеляж цельнометаллический, выполнен по правилу площадей. В носовой части самолета размещена РЛС с обтекателем антенны. Киль стреловидный. Руль направления приводится в действие с помощью силового гидроцилиндра Кабина летчика оборудована катапультным креслом, обеспечивающим покидание самолета при нулевой высоте и скорости 167 км/ч.
