Самолет выполнен по схеме «бесхвостка» с низкорасположенным треугольным крылом и одним двигателем с форсированной тягой. Крыло многолонжеронное с зализами, обеспечивающими плавное сопряжение с фюзеляжем, профиль несимметричный с переменной по размаху относительной толщиной. Фюзеляж типа полумонокок, выполненный по правилу площадей, изготовлен в основном из металлических сплавов.

Система управления полетом активная электродистанционная, с четырехканальной схемой резервирования в контурах продольного и поперечного управления и трехканальной схемой резервирования в контуре путевого управления Автопилот SFENA 605 обеспечивает искусственную устойчивость самолета на некоторых режимах Продольное и поперечное управление осуществляется с помощью элеронов, путевое управление – руля направления.

Созданы или разрабатываются следующие основные варианты.

«Мираж» 2000В – двухместный учебно-тренировочный (боевой) вариант, сохранивший практически все функциональные возможности. Вместо фиксированной пушки устанавливались внешние пушечные гондолы. Первый серийный самолет поднялся в воздух 7 октября 1983 г.

«Мираж» 2000D – это обозначение предназначалось для двухместного варианта самолета «Мираж» 2000Е, а сейчас используется для прежнего 2000N приспособленного для обычных атакующих действий и не оснащенного ракетой класса «воздух-поверхность» ASMP. Повышенная боевая эффективность обусловливается лазерной системой наведения. Поставки тридцати девяти самолетов 2000D для ВВС Франции планируется завершить в 2000 г.

«Мираж» 2000Е – экспортная версия самолета «Мираж» 2000С Поставки начались в сентябре 1984 г, к 1990 г. экспортировано 126 самолетов

«Мираж» 2000N (N означает «ядерное вооружение»), впервые поднявшийся в воздух 3 февраля 1983 г, является двухместной всепогодной версией с большим радиусом действия для доставки на малых высотах и больших скоростях обычного или ядерного тактического оружия и нанесения упреждающего удара. Хотя самолет в целом схож с моделью «Мираж» 2000В, конструкция его планера усилена. Новая система вооружения включает в себя радар ESD ANTILOPE V для навигации и отслеживания поверхности земли; спаренную инерционную систему навигации SAGEM; радарный альтиметр TRT; автопилот; вертикальную камеру OMERA; аппаратуру засекречивания связи CSF фирмы «Томсон» и электронную шифровальную машину ЕСМ фирмы «Дассо». Оснащенный двигателем SNECMA М53-Р2, первый самолет «Мираж» 2000N был поставлен ВВС Франции в январе 1987 г Три эскадрильи этих самолетов оснащены ракетами Air-Sol Моуеппе Portee (ASMP) класса «воздух-поверхность» с ядерной боеголовкой.

«Мираж» 2000S (S означает «ударный») – является двухместным экспортным вариантом самолета 2000D, оснащенным системой дозаправки в воздухе.

«Мираж» 2000-5 – спроектированный в 1986 г. по технологии «стелс» на базе варианта самолета-невидимки «Мираж» 2000-3 с кабиной самолета «Рафаль» (прототип совершил полет в мае 1988 г.); оснащен доп- леровской РЛС, аппаратурой засекречивания связи CSF фирмы «Томсон», многоцелевой РЛС RDY класса «смотрю вниз – стреляю вниз», управляющей современными ракетами класса «воздух-воздух» «Мика», и двигателем М53-Р2.

На самолетах «Мираж» 2000С, 2000Е и 2000-5 в нижней части фюзеляжа под воздухозаборниками установлены 2 пушки DEFA 554 (30 мм, 1800 выстр./мин, по 125 снарядов), а на 2000В, D, N и S пушек нет. Имеются девять узлов подвески вооружения, включающего бомбы, ракеты, подвесные гондолы с разведывательным оборудованием, ракетные или пушечные подвесные контейнеры, топливные баки суммарной массой до 6300 кг.

Типовая нагрузка истребителя 2000С при перехвате включает две УР Матра «Супер» 530D или 530F (при РЛС RDM) на внутренних подкрыльных узлах и две УР Матра 550 «Мажик» или «Мажик» 2 на внешних подкрыльевых узлах. В ударной конфигурации самолет может нести до 18 бомб массой 250 кг или бетонобойных бомб «Томсон-Брандт» ВАР 100; до 16 бетонобойных бомб «Дюрандаль», 1-2 бомбы с ЛСН Матра BGL массой 1000 кг, 5-6 кассетных бомб Матра «Белуга», 2 УР Аэроспасьяль AS30L с лазерным наведением, противорадиолокационные УР Матра АРМАТ или противокорабельные УР Аэроспасьяль АМ39 «Экзосет»; 4 контейнера Матра LR F4 НАР (18x68 мм); контейнер Дассо-Бреге СС630 с двумя пушками калибра 30 мм. «Мираж» 2000N вооружен ракетой ASMP с ядерной БЧ мощностью 150 кг.

Самолеты «Мираж» 2000 при достаточно высокой стоимости уступают по характеристикам лучшим американским или российским боевым самолетам.

В 1991 г. во время войны в зоне Персидского залива были развернуты 10 самолетов «Мираж» 2000 ВВС Франции Они выполняли задачи ПВО и осуществляли патрулирование над территорией Саудовской Аравии

Экипаж, чел. 1

Скорость, км/ч:

максимальная на высоте около 10 км 2330

максимальная на высоте до 3 км 1110

Практический потолок, м 17060

Дальность, км:

перегоночная 3335

действия 1480

Масса, кг:

максимальная взлетная 17000

пустого самолета 7500

Максимальная боевая нагрузка, кг 6300

Габариты самолета, м:

размах крыла 9,13

длина 14,36

высота 5,2

Двигатель: ТРДДФ SNECMA М53-Р2, кгс 6560/9700

Предназначен для всепогодных атак наземных целей с преодолением ПВО противника на малой высоте, выполнения задач ПВО и завоевания превосходства в воздухе. Способен действовать как на малых, так и на больших удалениях от аэродрома вылета.

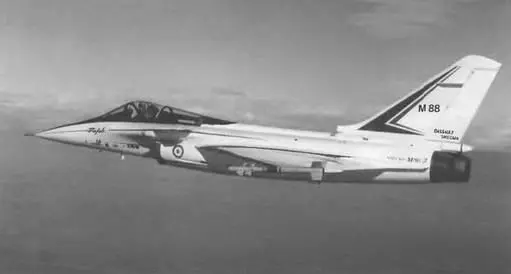

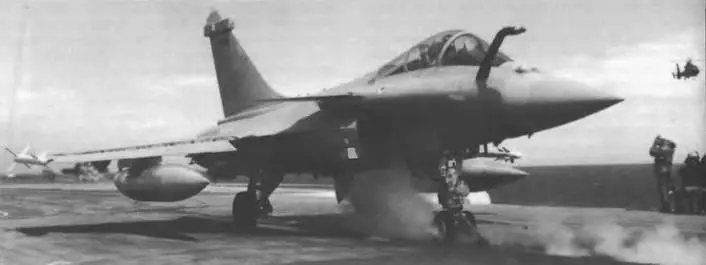

Самолет «Рафаль» задумывался в качестве экспериментального передового боевого самолета пятого поколения (АСХ – Advanced Combat Experimental) для отработки новейших технологий, которые могли бы быть использованы впоследствии для создания аппарата, призванного заменить самолет ВВС Франции «Ягуар» и ВМС Франции «Крусейдер» и «Супер Этандар». Первый опытный образец, оснащенный двумя турбовентиляторными двигателями Дженерал Электрик, 4 июля 1986 г. в первом же полете превысил скорость звука. Через 2 года опытный экземпляр продемонстрировал серию посадок на авианосец «Клемансо». В апреле 1989 г. самолет был временно поставлен на ремонт для установки в левую гондолу форсированного турбовентиляторного двигателя SNECMA М88-2. В таком варианте он поднялся в воздух 27 февраля 1990 г. В дальнейшем двигатель М88 был выбран для установки на серийные самолеты «Рафаль».

Самолет выполнен по схеме «утка», с треугольным крылом и воздухозаборниками двигателей, расположенными под фюзеляжными наплывами. Система управления полетом электродистанционнная. Имеется система уменьшения нагрузок при воздействии порывов ветра и при движении по ВПП с неровной поверхностью.
