Энциклопедия современной военной авиации 1945 – 2002 ч. 1 Самолеты

F-4E(J) – вариант F-4E производимый в Японии по лицензии компаниями «Мицубиси» и «Кавасаки».

RF-4E – экспортный вариант F-4E, оборудованный для ведения тактической разведки

RF-4E(J) – невооруженный разведывательный вариант F-4E(J) для ВВС Японии.

F-4F – вариант F-4E для ВВС Германии, модернизированный корпорацией МВВ в 1991 г

F-4G «Уайлд Уизел» – вариант самолета F-4B (первый полет 20 марта 1963 г.), применявшегося во Вьетнаме с системой линии передачи данных ASW-1 о боевых действиях по наземным целям Впоследствии такое обозначение получили самолеты серии F-4E, переоборудованные в конфигурацию «Уаилд Уизел» (первый полет 6 декабря 1975 г.) Переоборудование первого самолета F-4G серийной конфигурации завершилось в апреле 1978 г., и в этом же году он стал поступать на вооружение

F-4G «Уайлд Уизел» предназначен для обнаружения и подавления РЛС ПВО на маршрутах полета ударных самолетов к объектам ударов при прорыве ПВО противника, а также для выполнения самостоятельных операций по подавлению системы ПВО Для поражения средств ПВО противника применяются ПРЛР, УР класса «воздух-поверхность» AGM-65 «Мейверик» с оптоэлектронной ГСН и кассетные боеприпасы для поражения площадных целей.

При выполнении этой задачи самолеты F-4G должны первыми войти в зону боевых действий для подавления наземных средств ПВО противника. Сопровождение ударных самолетов осуществляется при прорыве зоны ПВО и глубоком проникновении в тыл противника. При этом перед F-4G ставится задача создать безопасный коридор пролета ударным самолетам к цели. В зависимости от типа цели, установленного вооружения и характера боевых действий самолет F-4G может совершать полет на средних и малых высотах. Атака цели и полет вблизи ее осуществляются на высоте 60-300 м при больших дозвуковых скоростях.

На самолетах F-4G и Е используются: прицельно- навигационная РЛС AN/APQ-120, ЭВМ системы управления пуском ракет AN/ASQ-91, цифровая ИНС AN/ARN-101, аппаратура сброса дипольных отражателей и ИК-ловушек AN/ALE-40, совмещенная с системой предупреждения о радиолокационном облучении. В отсеке вооружения установлены 25 быстросъемных блоков станции радиотехнической разведки-обнаружения и определения местоположения источников радиолокационного излучения APR-38.

В состав оборонительного радиоэлектронного оборудования F-4G входит контейнер с оборудованием AN/ALQ-119-12 (-14) для постановки помех в диапазоне частот от 2-3 до 8-10 ГГц или контейнер с оборудованием для постановки помех AN/ALQ-131. Основным БРЭО самолета F-4G является система AN/APR-38, включающаяся вычислитель HAWC для представления членам экипажа классифицированных данных об угрозе, об управлении системой при различных режимах ее работы, блок индикации CIS, оптический прицел AN/APQ-30 (Mod) и супергетеродинный блок Система AN/APR-38 предназначена для обнаружения радиолокационного излучения ото всех существующих советских импульсных РЛС и РЛС непрерывного излучения.

Самолет F-4G вооружен высокоскоростной ПРЛР AGM-88A/C HARM, которая может применяться для самообороны или поражения указанных или внезапно обнаруженных целей. В состав вооружения самолета могут входить также другие ПРЛР, управляемое оружие, запускаемое вне зоны объектовой ПВО противника, и обычное вооружение.

F-4J – палубный многоцелевой истребитель ВМС США (первый полет 27 мая 1966 г.), с двигателями J79-GE-10 тягой по 8119 кг, увеличенным крылом и переделанным хвостовым оперением для улучшения взлетно-посадочных характеристик, оснащенный автоматической системой посадки на авианосец.

F-4K – модифицированный вариант F-4J для английских ВМС с двигателями Роллс-Ройс Спей RB.168-25R Мк.202/203 тягой по 9305 кг. В английских ВМС эти самолеты получили обозначение «Фантом» FG Мк.1.

F-4M – модернизированный вариант F-4K, обозначенный в английских ВМС как «Фантом» FGR Мк.2

F-4N – палубный истребитель ВМС США на базе F-4B с усиленной конструкцией и оснащенный современным электронным оборудованием (первый полет 4 июня 1972 г.).

F-4S – модернизированный вариант F-4J с усиленной конструкцией и установленными предкрылками.

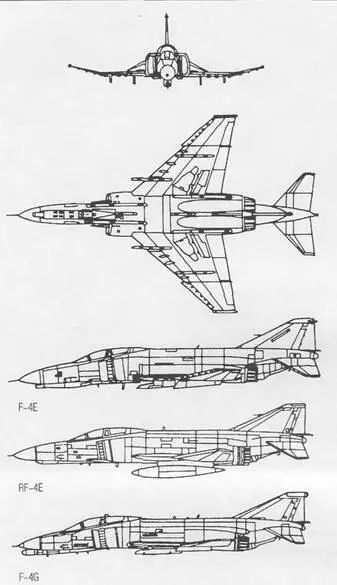

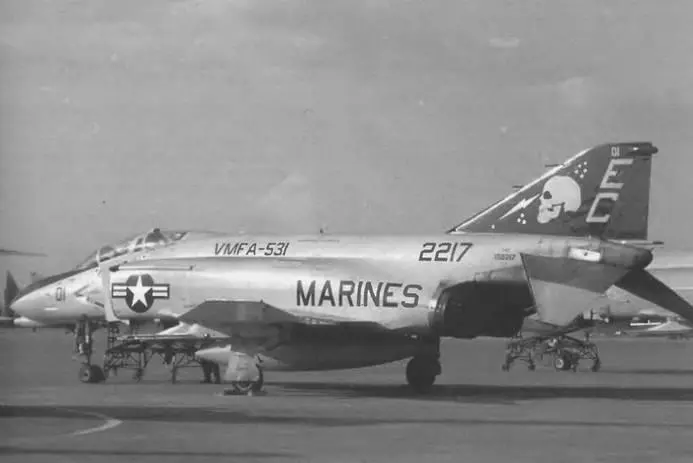

Самолет выполнен по нормальной аэродинамической схеме, с низкорасположенным стреловидным трапециевидным крылом, имеющим складные консоли, и стреловидным хвостовым оперением. Фюзеляж самолета типа полумонокок, его носовая часть опущена вниз для улучшения обзора из кабины летчика. Шасси трехопорное. Передняя стойка с двумя колесами убирается назад, основные стойки – в крыло.

Самолет F-4E оснащен двумя ТРДФ Топливо размещается в семи мягких топливных баках в верхней части фюзеляжа и двух интегральных баках в средней части крыла. Кроме того, под крылом и фюзеляжем предусмотрена подвеска двух ПТБ. Имеется система дозаправки топливом в полете при помощи телескопической штанги (для самолетов ВВС) и по системе «шланг-конус» (для палубных машин).

Управление необратимое бустерное, с гидравлическим приводом и системой демпфирования по трем осям. Имеется САУ AN/ASA-32. В состав системы управления оружием самолета F-4E входит импульс- но-доплеровская РЛС AN/APQ-120 (способна обнаруживать воздушные цели только на фоне свободного пространства на максимальной дальности 70 км), оптический прицел AN/ASQ-26, навигационно-бомбардировочная подсистема AN/AJB-7 и счетно-решающее устройство бомбометания AN/ASQ-91. Средства РЭБ включают приемники обнаружения радиолокационного излучения AN/APR-36/37 и передатчики помех AN/ALO-71/72/87.

Пилотажно-навигационная система F-4E состоит из ИНС AN/ASN-63, счетно-решающего устройства AN/ASN-46 и радиовысотомера малых высот AN/APN- 155. Для связи радионавигации и опознавания имеется комплексная система AN/ASQ-19, включающая приемопередатчик навигационной системы TACAN.

На девяти узлах внешней подвески самолет F-4E может нести четыре УР средней дальности AIM-7 «Спэрроу» в нише под фюзеляжем, УР «Спэрроу», «Сайдуиндер» и «Шрайк» на подкрыльевых узлах подвески, а также два-три контейнера SUIM6/A или SUU-23/A с пушками М61А1 (боекомплект 1200 снарядов на орудие), блоки с НАР, свободнопадающие бомбы, выливные авиационные приборы на подкрыльевых и центральном подфюзеляжном узлах. Самолет может быть вооружен двумя ядерными бомбами Мк.43, Мк.57, Мк.61 или Мк.28. Для действия по наземным целям может оснащаться шестью УР АСМ-65 «Мейверик».

Истребитель F-4 длительное время оставался основным самолетом завоевания превосходства в воздухе американских ВВС и ВМС. «Боевое крещение» «Фантома» состоялось 2 апреля 1965 г. во Вьетнаме, где самолеты этого типа встретились с северовьетнамскими истребителями МиГ-17Ф. С 1966 г. основными противниками «Фантома» стали самолеты МиГ- 21ПФ «Фантомы», состоящие на вооружении ВВС Ирана, применялись в ирано-иракской войне (1980- 1988 гг.).
