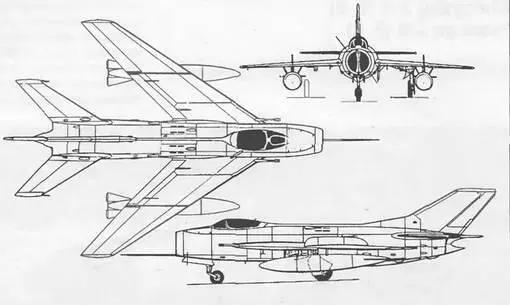

Не всегда верно обозначаемый как J-6Xin и предназначенный для установки всепогодной РЛС китайского производства в центральное тело воздухозаборника, самолет J-6III на самом деле был высокоскоростным дневным истребителем, а коническое центральное тело управляло скачком уплотнений. Опытный образец поднялся в воздух 6 августа 1969 г. Он выглядел совершенно по-другому: имел крыло малого размаха со срезанными концами и элероны, а также закрылки с увеличенными хордами. Вариант J-6III оказался более быстрым, имел высокую скороподъемность и меньшую маневренность, чем базовый самолет J-6, но этому сопутствовали проблемы с управляемостью и контролем качества.

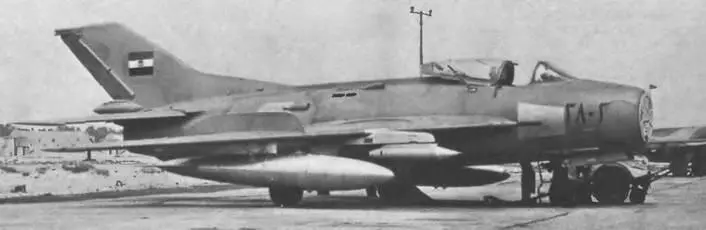

Вариант J-6C оказался удачней и отличался переставленным в основание задней кромки киля обтекателем тормознсго парашюта, бескамерными пневма- тиками и дисковыми тормозами на основных стойках шасси. Пакистанские самолеты F-6 совмещались с ракетами AIM-6 «Сайдуиндер», имели катапультируемые сиденья и новые электронные системы и были приспособлены для переноски под фюзеляжем большого внешнего топливного бака.

Всепогодный самолет J-6A (или J-6IV) на базе J-6C имел бортовую РЛС и ракеты ПЛ-2. Он получил обтекатели с немного измененными контурами в сравнении с J-6, увеличенную и выпуклую «верхнюю губу» и более заостренное коническое центральное тело воздухозаборника. Неизвестно, сохранилась ли у него пушка в корневой части крыла или под фюзеляжем. J-6, созданный в 50-х годах, производился до 80-х годов (приблизительно 3000 машин). Самолет экспортировался во многие страны; он имеется в большом количестве в ВВС Народной армии Китая, где является численно преобладающим типом самолетов и используется в качестве штурмовика и истребителя.

Экипаж, чел. 1

Скорость, км/ч-

максимальная на высоте около 10 км 1540

максимальная на высоте до 3 км 1340

Практический потолок, м 17900

Перегоночная дальность, км 1390-2200

Масса, кг;

максимальная взлетная 10000

нормальная взлетная 8965

пустого самолета 5760

Габариты самолета, м

размах крыла 9,2

длина 12,6

Двигатель: ТРДДФ W-6, кгс 2 по 2600/3250

Предназначен для ведения воздушных боев и перехвата воздушных целей.

Сборка первых двух опытных самолетов завершилась в июле 1968 г., первый полет самолета состоялся 5 июля 1969 г., а на вооружение он был принят 2 марта 1980 г. Новый истребитель J-8 выглядел как увеличенный вариант МиГ-21, похожий на опытный самолет Микояна Е-152А «Флиппер».

Первоначальный вариант имел небольшой радиодальномер в центральном теле воздухозаборника и сохранил откидывающийся вперед односекционный фонарь, как у предшественника J-7. Он был вооружен одной пушкой калибра 30 мм и четырьмя подкрыльевыми ракетами класса «воздух-воздух». Вместо УР можно было подвешивать блоки с НАР и свободнопадающие бомбы. Производство было очень ограниченным.

В феврале 1978 г. началась разработка всепогодной модификации истребителя под обозначением J-8I Сборка опытного самолета завершилась в мае 1980 г., но он сгорел при первом запуске двигателя. Был срочно собран второй опытный самолет, который поднялся в воздух 24 апреля 1981 г. Программа летных испытаний завершилась в ноябре 1984 г., а 27 июля 1985 г. самолет был принят на вооружение. Производство вариантов J-8 и J-8I составило 100 машин.

Вариант J-8I был спроектирован как всепогодный истребитель и оснащался новой РЛС SR-4 в увеличенном центральном теле воздухозаборника. Истребитель J-8 (J-8I) выполнен по нормальной аэродинамической схеме, с треугольным крылом, конструктивно подобным крылу самолета МиГ-21 и обладающим стреловидностью по передней кромке 60°, но имел некоторые аэродинамические улучшения: небольшие аэродинамические перегородки над крылом, измененные его концевые части и перемещенные в другое место воздушные тормоза. На самолете также был установлен двухсекционный фонарь с откидывающейся вверх прозрачной задней частью и неподвижным лобовым

стеклом. Фюзеляж типа полумонокок овального сечения в передней части. Воздухозаборник носовой, асимметричный, регулируемый, с центральным телом. Шасси трехопорное, основные стойки убираются в крыло. Самолет оснащен оптическим прицелом SM-8, а с 1982 г. усовершенствованным прицелом SM- 8А. На самолете J-8I сохранились такие же двигатели WP-7B с тягой по 6100 кгс, как у основного варианта J-8.

Вооружение включает двуствольную пушку калибра 23 мм (боезапас 200 снарядов), приспособления для четырех подвесных ракетных контейнеров в качестве дополнительной альтернативы ракетам PL-2B.

Особенности компоновки самолета J-8I не позволяли установить на истребитель более мощную РЛС с крупногабаритной антенной. Возникла необходимость в коренной модификации носовой части истребителя и применении боковых воздухозаборников. Кроме того, появление за рубежом машин четвертого поколения, имеющих повышенную маневренность, требовало дальнейшего улучшения маневренных характеристик китайских истребителей.

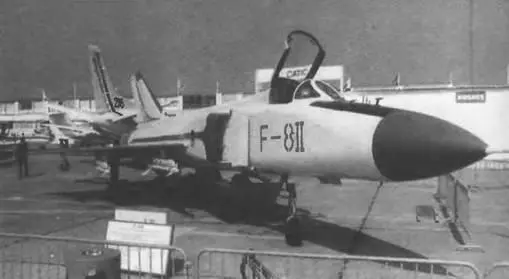

Вариант создания самолета J-8II «Финбэк» В получил одобрение в мае 1981 г. В 1982 г. началось проектирование, а первый из четырех опытных образцов поднялся в воздух 12 июня 1984 г. Истребитель предназначался как для использования в качестве всепогодного перехватчика, так и для действий по наземным целям.

Новый вариант имел боковые воздухозаборники и ТРДФ WP-13B с тягой по 6730 кгс. Это позволило освободить носовую часть для установки радарной антенны большего диаметра. Воздухозаборники двигателя имеют поразительное сходство с самолетом МиГ-23 «Флоггер», а первоначальные двойные под- фюзеляжные кипи заменены одним складывающимся как у МиГ-23. Планер самолета оказался изменен на 70% по сравнению с первоначальным вариантом J-8, 30% агрегатов поставлялись подрядчиками.

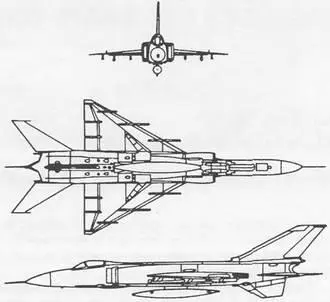

Самолет J-8II выполнен по нормальной аэродинамической схеме, с треугольным крылом со стреловидностью 60° по передней кромке. На крыле имеются двухсекционные закрылки и элероны. На верхней поверхности крыла установлены аэродинамические гребни небольшой площади. Элероны и закрылки с сотовым заполнением. Фюзеляж типа полумонокок, выполнен из алюминиевых сплавов с использованием стали в наиболее нагруженных участках конструкции.

Шасси трехопорное, все стойки одноколесные, передняя стойка убирается в фюзеляж поворотом вперед, основные – в крыло.
