Самолет оснащался пулеметной установкой GAU-2B/A «Миниган» калибра 7,62 мм и восемью под- крыльевыми узлами наружной подвески, рассчитанными на вооружение различного типа (бомбы, зажигательные бомбы, контейнеры для размещения ракет и пушек) общим весом 2268 кг Кроме того, А37В имел фотокинопулемет и фотоаппарат для оценки поражения

Для защиты экипажа из двух человек вокруг кабины устанавливалась бронезавеса из многослойного нейлона. К моменту прекращения производства в 1967 г. всего было построено 577 штурмовиков А-37В Эти самолеты поставлялись в дружественные США страны.

Экипаж, чел. 2

Скорость, км/ч:

максимальная на высоте около 5 км 834

крейсерская 787

Практический потолок, м

Дальность, км:

перегоночная 1629

действия 740 Масса, кг:

максимальная взлетная 6350

пустого самолета 2817

Габариты самолета, м:

размах крыла 10,93

длина 8,62

высота 2,71 Двигатель:

ТРД General Electric J85-GE-17А, кгс 2 по 1293

Предназначен для непосредственной авиационной поддержки сухопутных войск и уничтожения бронированных объектов противника на поле боя.

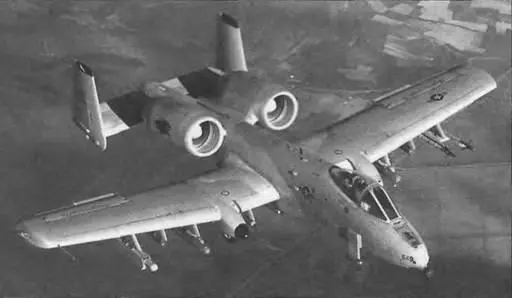

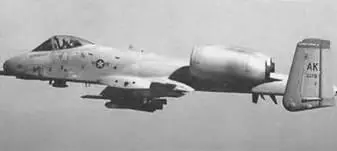

Война во Вьетнаме показала, что для непосредственной поддержки войск необходим маневренный самолет с хорошей броневой защитой и дозвуковой скоростью. В 1967 г. ВВС США начали программу создания нового самолета-штурмовика. 10 мая 1972 г. был совершен первый полет прототипа, а опытный самолет с заданными требованиями впервые поднялся в воздух 15 февраля 1975 г. Серийные самолеты А-10А «Тандерболт» II (thunderbolt – удар молнии) начали поступать в ВВС США с марта 1977 г. В 1979 г. 4 мая в воздух поднялся опытный двухместный штурмовик А-10В, предназначенный для действий ночью и в сложных метеоусловиях, но дальнейшая разработка была прекращена.

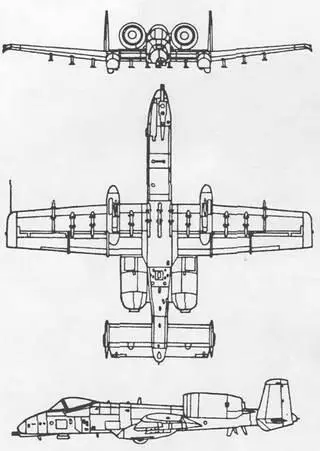

Самолет выполнен по нормальной схеме и представляет собой свободно- несущий цельнометаллический низкоплан с прямоугольным крылом большой площади; имеет двухкиле- вое хвостовое оперение, трехопорное шасси. Крыло большой площади обеспечивает хорошую маневренность на малой скорости над полем боя и одновременно дает возможность нести большое количество вооружения.

Машина оснащена двумя ТРД, размещенными в мотогондолах по бокам корпуса в хвостовой части, с небольшим возвышением относительно крыльев. При таком расположении во время полета бронированные крылья защищают двигатели от попадания снарядов. В одноместной закрытой кабине, находящейся далеко впереди крыла, установлено катапультируемое кресло, обеспечивающее покидание самолета при нулевых значениях скорости и высоты.

Защита кабины от наземного огня включает пуленепробиваемое лобовое стекло и броневую капсулу из титана, которая защищает от попадания 23-мм снарядов. Живучесть самолета повышена также за счет установки бронезащиты систем управления и топливопроводов к двигателям, самозатягивающихся топливных баков. Кроме того, система управления имеет двойное резервирование и дополнительное ручное управление. Самолет оснащен радионавигационной системой TACAN, ИНС, системой посадки по приборам, ИЛС, прицельной системой, взаимодействующей с лазерной системой обнаружения и сопровождения целей «Пейв Пенни» в подфюзеляжном контейнере, активными и пассивными средствами РЭБ, возможна установка системы предупреждения о близости земли.

А-10А вооружен встроенной семиствольной пушкой GAU-8/A (калибр 30 мм, боекомплект 1174 бронебойных снарядов, скорострельность 2100-4200 выстр./мин) и может нести на 11 узлах подвески до 7260 кг различного вооружения: бомбы различных типов, шесть УР AGM-65 «Мейверик», два подвесных пулеметных контейнера SUU-23 или контейнеры с аппаратурой РЭБ.

С января 1979 г. А-10А стали развертываться в Великобритании, а еще через три года они были размещены в Южной Корее. В 1982 г. более 600 штурмовиков были поставлены в Национальную гвардию и Резерв армии США,

Э кипаж, чел 1

Скорость, км/ч:

максимальная на высоте до 3 км 706

крейсерская 555

Практический потолок, м 10575

Дальность, км:

перегоночная 3950

действия 460-1000 Масса, кг:

максимальная взлетная 22680

пустого самолета 11320

Максимальная боевая нагрузка, кг 7260

Длина разбега (при нормальной взлетной массе), м 1220

Длина пробега (при нормальной посадочной массе), м 600

Габариты самолета, м

размах крыла 17,35

длина 16,26

высота 4.47

Двигатель ТРДД TF34-GE-100, кгс 2 по 4112

Предназначен для нанесения ядерных ударов, нарушения коммуникаций противника на театре военных действий, непосредственной авиационной поддержки, подавления систем ПВО противника и авиационной поддержки действий ВМС.

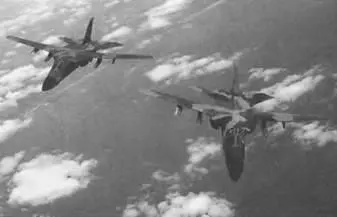

24 ноября 1962 г. с компанией «Дженерал Дайнемикс» был заключен контракт на создание 23 самолетов, из которых 18 должны были стать основными тактическими самолетами F-111A ВВС США и 5 самолетов F-111B, разработанных главным образом компанией «Грумман», предназначались ВМС США.

Вариант F-111В при разработке постоянно не вписывался в программу отработки полетов из-за превышения требований по полетному весу (31300 кг у первого опытного самолета и 34020 кг у первого серийного вместо требуемых 25000 кг), так как предназначался для применения с авианосцев. В результате после постройки первых двух серийных самолетов проект в июне 1968 г. был свернут.

Самолет F-111A, на базе которого основывались все последующие модели, также имел трудности на первых этапах испытаний после своего первого полета 21 декабря 1964 г., но в конце концов был доведен до предъявляемых требований и в октябре 1967 г. начались поставки 141 серийного экземпляра.

Уже через пять месяцев после начала серийного выпуска 15 марта 1968 г. для проверки боевых возможностей самолета в боевых условиях шесть F-111А были отправлены во Вьетнам. В течение месяца, совершив 55 боевых вылетов, группа потеряла половину машин, и полеты были запрещены для проведения дальнейших доработок. Следующее боевое испытание самолеты прошли в течение семи месяцев 1972-1973 гг. Из сорока восьми F-111A, принимавших участие в боевых действиях и совершивших 4000 боевых вылетов, было потеряно всего семь машин. Считается, что в ходе боевых действий была подтверждена концепция использования самолета F-111А для прорыва системы ПВО противника на малой высоте ночью и при плохих метеорологических условиях.
