Энциклопедия современной военной авиации 1945 – 2002 ч. 1 Самолеты

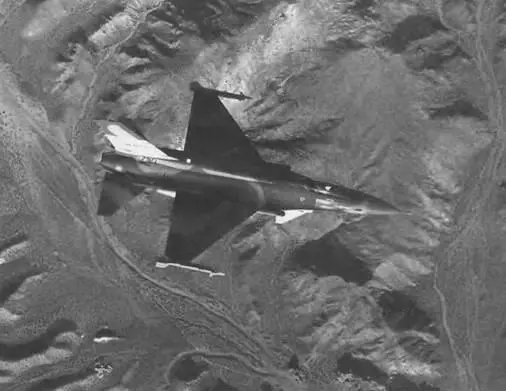

F-16N и TF-16N – одно- и двухместные варианты для использования в качестве самолетов условного противника в школе летчиков-истребителей ВМС США («Топ Ган»);

F-16ADF – истребитель ПВО для Национальной гвардии ВВС США на основе самолетов F-16A, В (модифицировано 279 самолетов в течение 1989- 1992 гг.);

RF-16C (F-16R) – разведывательный вариант с контейнерной системой ATARS для замены самолетов RF-4C.

На основе F-16 в Японии с 1987 г. ведутся работы по созданию многоцелевого истребителя FS-X (SX-3) для замены истребителя-бомбардировщика F-1. Начиная с 2000 г. планируется построить 130 самолетов.

Оборудование самолета F-16 включает импульс- но-доплеровскую угломерно-дальномерную РЛС, инерциальную систему навигации TACAN (тактическая воздушная навигационная система), радиолокационную систему предупреждения, 2 контейнера с оборудованием системы РЭП ALQ-119 и ALQ-131, широкоугольный ИЛС, центральный компьютер анализа воздушной обстановки, компьютер управления полетом и компьютер управления огнем.

Вооружение состоит из одной шестиствольной пушки М61А1 (калибр 20 мм, скорострельность 6000 выстр./мин, боезапас 511 снарядов), шести УР AIM- 9J/L «Сайдуиндер» и двух УР AJM-7 «Спэрроу», бомб Мк.82, Мк.83, Мк.84. Предполагается установка УР AIM-120. Максимальная масса боевой нагрузки на девяти узлах подвески составляет 9276 кг.

Впервые в боевых условиях самолет использовался 7 июня 1981 г в ходе налета восьми F-16 израильских ВВС на иракский исследовательский центр в Озираке (близ Багдада). Аналогичный бомбовый удар по пригороду Туниса нанесли 1 октября 1985 г. шесть израильских F-16. Там находилась штаб- квартира Организации освобождения Палестины. Активно F-16 применялись в боевых действиях против Ливии в начале 1980 х гг., во время войны в Афганистане (с пакистанской стороны), в конфликте в Персидском заливе Недостаточно высокая эффективность боевого применения в воздушных боях не согласуется с концепцией истребителя завоевания превосходства в воздухе, заложенной при проектировании F-16. Это подтверждается переориентированием самолета в основном на выполнение ударных операций.

Тем не менее самолет F-16 является самым распространенным реактивным истребителем четвертого поколения и составляет основу ВВС многих из 19 закупивших его стран.

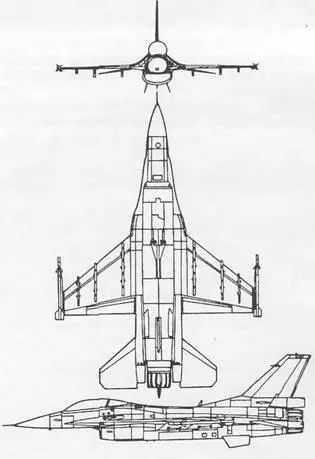

Экипаж, чел. 1

Скорость, км/ч:

максимальная на высоте около 10 км 2140

максимальная на высоте до 3 км 1470

Практический потолок, м 15240

Дальность, км:

перегоночная 3890

действия 550-925

Масса, кг:

максимальная взлетная 19185

пустого самолета 8625

Максимальная боевая нагрузка (при перегрузке 9), кг 5420

Габариты самолета, м:

размах крыла (без/с ракетами на концах

крыльев) 9,45/10,0

длина 14,52

высота 5,09

Двигатель: ТРДДФ F-100-PW-229 /

F-110-GE-129, кгс 7710/13155

Предназначен для действий по надводным целям и береговым объектам, а также для непосредственной авиационной поддержки при высадке десанта.

Война в Корее показала необходимость создания специального реактивного штурмовика, способного эффективно действовать в самых сложных метеоусловиях. В 1957 г. восемь авиакомпаний США представили на конкурс 11 проектов тактического ударного маловысотного самолета. Изо всех предложенных был выбран проект Грумман G-128, который полностью соответствовал предъявленным требованиям.

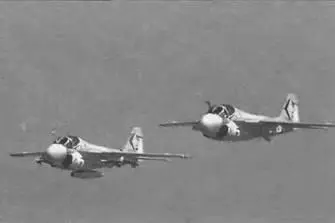

Опытный самолет YA-6A впервые поднялся в воздух 19 апреля 1960 г., а в феврале 1963 г. первые серийные машины А-6А «Интрудер» поступили на вооружение ВМС США.

Самолеты этой серии оснащались двумя турбореактивными двигателями J52-P-6 с тягой 3856 кг. Сопла этих двигателей могли отклоняться вниз для увеличения подъемной силы при взлете, но такая возможность была только у первых четырех машин. У остальных самолетов небольшой наклон сопел был фиксированным. Самолет имеет среднерасположенное стреловидное крыло (25°) со складывающимися концевыми частями консолей, задние кромки которых используются в качестве воздушных тормозов. Запас топлива во внутренних баках составляет 8870 лив пяти подвесных – до 7570 л. Самолет оборудован системой дозаправки топливом в воздухе.

Система навигации и управления вооружением обладала высокими боевыми возможностями и обеспечивала применение штурмовиков в сложнейших условиях, а большое количество подвешиваемого вооружения (до 7711 кг) обусловливало высокую боевую эффективность самолета.

На базе А-6А в 1963 г. были созданы варианты ЕА-6А, ЕА-6В ЕХСАР, ЕА-6В ICAP-1 и ICAP-2, ЕА-6В ADVCAP для ведения радиотехнической разведки и постановки помех, но сохранившие качества штурмовика. Их внешние отличия от базового А-6А заключались в удлиненной на 1,37 м носовой части и наличии характерного контейнера на вершине киля для аппаратуры радиотехнической разведки. Другие изменения касались усиления конструкции для обеспечения полетов с увеличенным весом, размещением дополнительно двух членов экипажа для работы на средствах РЭБ, увеличения запаса топлива и установки более мощных двигателей. «Праулер» оснащался системой РЭП ALQ-99 которая включала до 10 передатчиков помех, перекрывая практически весь диапазон частот работы средств ПВО. Вооружение самолета состоит из противорадиолокационных ракет AGM-88 и HARM на вариантах ICAP-2 и ЕА-6В ADVCAP успешно использовался во время войны в Юго-Восточной Азии, в операциях на острове Гренада и в Ливии.

Модернизация самолетов А-6А привела к появлению варианта А-6В, который был способен применять противорадиолокационную ракету AGM-78 «Стандарт АРМ» вместо AGM-12B «Буллпап» Самолеты А-6С оснащенные ИК-системой обнаружения целей в передней полусфере и телеаппаратурой для работы в условиях плохой освещенности, получили возможность вести боевые действия ночью Переоборудованный А-6А в самолет-заправщик KA-6D имел возможность действовать как дневной бомбардировщик или самолет управления поисковыми операциями на суше и на море.

Вариант А-6Е, заменивший в серийном производ стве А-6А, впервые поднялся в воздух 27 февраля 1970 г. Он сохранил форму планера и силовую установку от предыдущих моделей, но получил новое БРЭО, в состав которого вошла многорежимная навигационная РЛС AN/APQ-148, навигационно-боевая компьютеризированная система AN/ASQ-133, блок управления вооружением и видеокамера.
