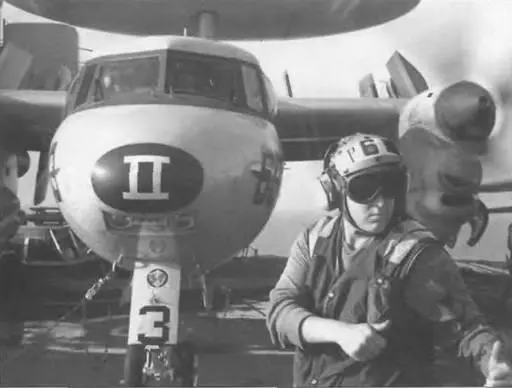

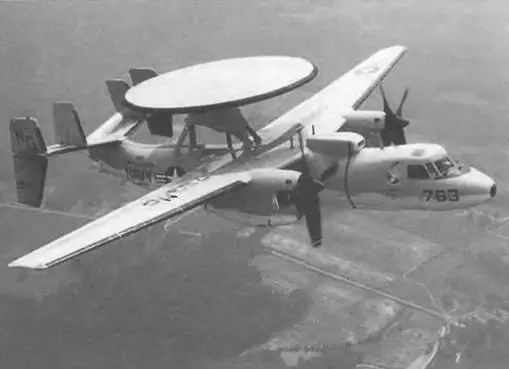

Начиная с 1988 г. на 18 вновь построенных для ВМС США самолетах Е-2С была проведена модификация «Группа-1». Она предусматривала установку РЛС AN/APS-139 с дальностью обнаружения целей типа КР на расстоянии около 270 км на фоне земной и водной поверхности с осуществлением обнаружения до 2000 целей и автоматического сопровождения до 250 целей; размещение двигателей с повышенной примерно на 15% мощностью и улучшенной экономичностью, что позволило увеличить время патрулирования самолета в зоне примерно на 15%. Кроме того, установлена более мощная система охлаждения РЭО, дополнительные антенны системы постановки активных помех, запросчик системы опознавания «свой-чужой» RT-998/A и процессор сигналов OL-67/AP, пассивная система обнаружения «Литтон» AN/ALR-73, группа индикаторов управления AN/APA-172, дополнительные средства связи. Все это позволяет автоматически обнаруживать, определять тип и направление на некоторые виды объектов на фоне сильных помех, с дальности более 800 км определять местоположение источника электромагнитных излучений и идентифицировать угрозу.

С декабря 1991 г. для ВМС США были начаты работы по созданию самолетов Е-2С с модификациями «Группа-2». В начале 1993 г. для проведения войсковых испытаний поступило 5 самолетов Е-2С «Группа-2». Эта модернизация предусматривает установку новой РЛС с увеличенной дальностью обнаружения до 480 км.

Самолеты «Хоукай» успешно применялись во всех вооруженных конфликтах мира, в которых использовались авианосцы США На их базе создан вариант транспортного самолета для доставки грузов на авианесущие корабли под обозначением С-2А «Грейхаунд»

Экипаж, чел. 5

Скорость, км/ч:

максимальная на высоте до 3 км 602

крейсерская 499

Практический потолок, м 9390

Дальность, км:

перегоночная 2825

действия 370 Масса, кг:

максимальная взлетная 23503

пустого самолета 17211

Габариты самолета, м:

размах крыла 24,56

длина 17,54

высота 5,58 Двигатель: ТВД Allison Т56-А-425, л.с. 2 по 4910

Предназначен для обеспечения ПВО, завоевания превосходства в воздухе и сопровождения тактических бомбардировщиков.

В результате победы в конкурсе в январе 1969 г. компания «Грумман» приступила к разработке нового палубного истребителя с крылом изменяемой геометрии. До этого времени компания вела работы по созданию морского варианта истребителя с крылом изменяемой стреловидности на базе F-111 и достигла значительных успехов, что и позволило победить в конкурсе.

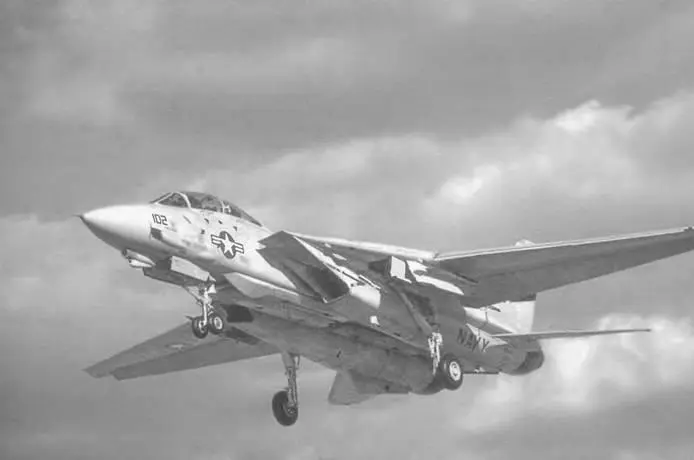

Проектные работы по самолету начались в 1969 г., и в результате ВМС США выбрали проект G-303. Уже 21 декабря 1970 г. был совершен первый опытный полет F-14. Однако спустя девять дней из-за отказа гидравлической системы самолет разбился (экипаж катапультировался). Несмотря на эту неудачу, программа испытаний была продолжена, и после первого полета второго самолета 24 мая 1971 г. серьезных отказов больше не наблюдалось. В боевые подразделения первые самолеты F-14A «Томкэт» поступили в октябре 1972 г. Ко времени окончания производства в марте 1987 г. было построено 554 самолета F-14A, которые затем модернизировались.

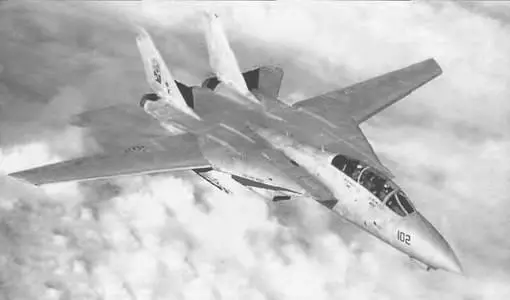

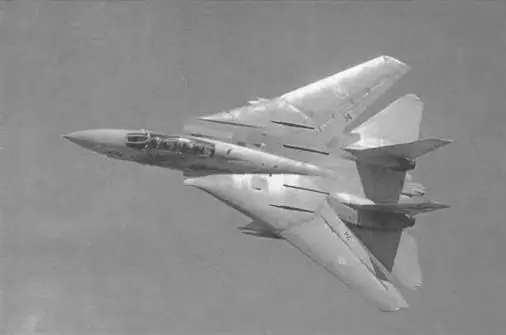

Сконструированный по более современной технологии, чем F-111, «Томкэт» изначально предназначался для применения с авианосцев и является уникальным среди самолетов с крылом изменяемой геометрии, так как кроме внешних панелей крыла с изменяемым углом стреловидности имеет выдвигаемые маленькие носовые рули-стабилизаторы. Когда внешние панели крыла отклоняются назад на сверхзвуковой скорости, носовые стабилизаторы автоматически выдвигаются и повышают продольную устойчивость и управляемость. При этом оптимальная стреловидность крыла поддерживается автоматически кромки в диапазоне 20-68° в зависимости от скорости полета, что позволяет летчику сконцентрироваться на выполняемой задаче.

Самолет построен по классической схеме высокоплан, с мощной механизацией крыла (включающей закрылки по всему размаху задней кромки, интерцеп- торы и предкрылки) и управляемым стабилизатором, что обусловливает превосходную маневренность. Продольную устойчивость обеспечивает двухкилевое разнесенное вертикальное оперение. Для уменьшения занимаемой на авианосце площади крылья складываются под углом 75°. Конструкция самолета обладает высокой прочностью вследствие изготовления ее из титана, бороэпоксида и других композиционных материалов. Экипаж из двух человек размещается в катапультируемых креслах тандемно.

Было создано несколько модификаций. Самолет F-14A (первая модификация) проектировался как многофункциональный, что повлекло увеличение массы конструкции. В результате этого тяга 5670/9480 кгс силовой установки TF30-P-412A оказалась недостаточной. До конца марта 1978 г. разбились 26 самолетов из 270 эксплуатируемых. Большинство аварий было вызвано низкой надежностью двигателей. Последующие модификации F-14B и F-14C с новыми двигателями F110-GE-400 широкого применения не получили.

В результате глубокой модернизации был создан вариант F-14D «Супер Томкэт», первый полет которого состоялся 24 ноября 1987 г. Самолет оснастили новым радаром AN/APG-71, увеличили запас ракет и установили новую систему катапультирования. Первый «Супер Томкэт» был принят в эксплуатацию в ноябре 1990 г. Было профинансировано 37 из подлежащих модернизации 127 самолетов, затем программу закрыли.

Установленная на F-14A система управления оружием Хьюз AN/AWG-9 включает в свой состав импульсно-доплеровскую РЛС, блок управления огнем, радионавигационную аппаратуру, систему опознавания. На двенадцати наружных подвесках самолет может нести ракеты AIM-7 «Спэрроу», AIM-54 «Феникс», AIM-9 «Сайдуиндер», AGM-65 «Меиверик», НУРС «Зуки», управляемые и неуправляемые бомбы и контейнеры аппаратуры лазерного и телевизионного наведения общей массой 6577 кг Стационарно установлена пушка М-61 (калибр 20 мм, боезапас 625 снарядов).

Основное оружие для перехвата воздушных целей состоит из шести ракет «Феникс», которые до настоящего времени имеют самую большую дальность полета среди ракет своего класса (более 200 км), что в сочетании с очень мощной бортовой РЛС позволяет поражать летящую цель на дальности 160 км.
