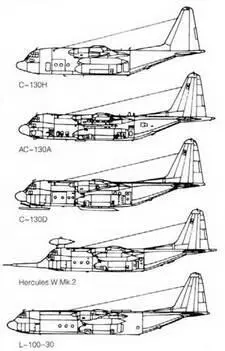

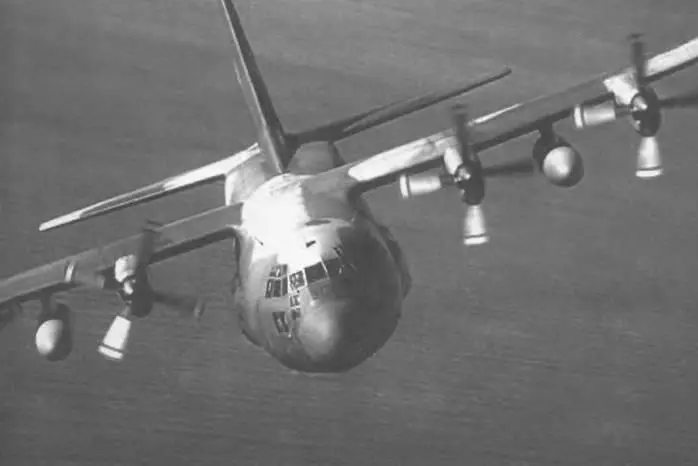

В дальнейшем было создано около 60 вариантов самолета С-130. Основными являются С-130А, В, Е и Н. В вариантах С-130А и В построен 461 самолет. Различные варианты самолета С-130 используются не только для военно-транспортных перевозок, но и для выполнения задач специального назначения (см перечень модификаций).

Самолеты, имеющие дополнительную букву в обозначении, оснащались соответствующим оборудованием. Например- Е – для ведения радиоэлектронной разведки, управления и связи; М – для проведения специальных операций; К – дозаправки самолетов в воздухе; R – для ведения разведки; N – для обеспечения поиска экипажей спускаемых космических аппаратов и т. д.

ЕС-130Е «Коренит Соло» предназначен для ведения электронной разведки. Основными внешними отличительными особенностями являются большие ножевые антенны под каждой консолью крыла и над форкилем и горизонтальная ножевая антенна меньших размеров по каждому борту задней части фюзеляжа С внешней стороны каждой подкрыльевой антенны и в задней части хвостового оперения размещены пулевидные контейнеры с проволочными буксируемыми за самолетом антеннами длиной несколько сот метров.

Самолеты МС-130Е предназначены для скрытой высадки десантно-диверсионных групп за линию расположения противника, их снабжения и эвакуации с территории противника. Экипаж самолета состоит из 9-11 человек Самолеты оборудованы РЛС следования рельефу местности, ИНС, коллиматорными индикаторами, системой выброски грузов с самолета и приема их на борт, приемником-запросчиком для определения местоположения объекта, радиостанциями дециметрового и метрового диапазонов с частотной модуляцией, кодированной телефонной системой связи, убирающимся контейнером с ИК-системой РЭП ALQ-8 под левой консолью крыла.

Самолет МС-130Н является первым тяжелым самолетом ВВС, в приборном оборудовании которого широко используются дисплеи. Они приспособлены для считывания с экранов информации с помощью очков ночного видения; на экранах дисплеев на изображение может накладываться символика. На самолете устанавливаются также следующие подсистемы: сдвоенная ИНС, ПК-система переднего обзора и специально разработанная для самолета МС-130Н сдвоенная РЛС APQ 170, работающая в диапазоне частот X и Q и обеспечивающая следование рельефу местности, картографирование и точную навигацию. В ходе модификации планера самолета установлены топливные баки с покрытием из пеноматериала, модифицированная погрузочно-раз- грузочная система для сбрасывания грузов при полете самолета с большой скоростью на малой высоте и приемник для заправки самолета топливом в полете.

Самолет С-130Н-МР представляет собой морской патрульный и поисково-спасательный вариант, созданный на основе самолета С-130Н Максимальная взлетная масса самолета С-130Н-МР составляет 70310 кг, максимальная перевозимая нагрузка 18630 кг.

В состав штатного и устанавливаемого по желанию заказчика оборудования входят: РЛС обзора морской поверхности, ИНС, радионавигационная система «Омега» с ЭВМ, устройство для сбрасывания сигнальных ракет, система громкоговорителей, сбрасываемая платформа со спасательным оборудованием, РЛС бокового обзора, телекамера для низких уровней освещенности, ПК-обнаружитель целей, кинокамера. Время патрулирования на высоте 1525 м составляет 2 ч 30 мин на удалении от базы 3335 км и 16 ч 50 мин на удалении 370 км.

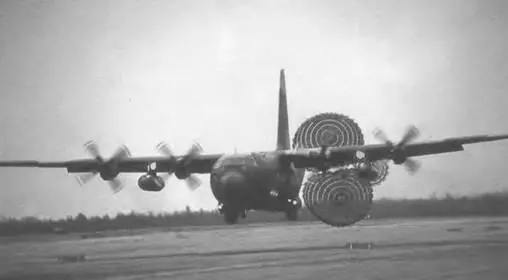

В настоящее время производство самолетов «Геркулес» ведется в основном в варианте С-1 ЗОН. Фюзеляж самолета С-1 ЗОН типа полумонокок, выполнен из алюминиевых и магниевых сплавов. В грузовой кабине может размещаться различная тяжелая техника, в частности прицеп-цистерна F.6 массой 12080 кг, гаубица калибра 155 мм или скоростной тягач, или до пяти грузовых платформ 463L В задней части кабины расположена основная грузовая дверь и погрузочно- разгрузочная рампа с гидравлическим приводом, Для выброски десанта имеются две боковые двери за обтекателем шасси. Предусмотрено место для отдыха сменного экипажа.

Крыло высокорасположенное, цельнометаллическое. двухлонжеронной конструкции. Шасси трехопорное, с гидравлическим приводом. Основные стойки имеют по 2 колеса, установленные тандемом, и убираются в обтекатели по бокам. Силовая установка состоит из четырех одновальных двигателей с осевым компрессором и максимальной скоростью вращения ротора.

Для повышения надежности самолета внесен ряд изменений в конструкцию многих систем и компонентов. Также имеются различия между вариантами, предназначенными для использования внутри США, и экспортными вариантами.

Самолет С-130К является вариантом самолета С 130Н, модифицированным в соответствии с требованиями ВВС Англии. Фюзеляж самолета С-130К был удлинен на 4,57 м. Это дало возможность перевозить 7 грузовых платформ (вместо 5) или 4 грузовика «Лендровер» и 4 прицепа (вместо 3 грузовиков и 2 прицепов), или 128 солдат, или 92 парашютиста с полным снаряжением, или 97 раненых на носилках, Первый самолет этой партии был модифицирован в 1979 г, после чего получил обозначение «Геркулес» С Мк.З,

Экипаж, чел. 4

Скорость, км/ч:

максимальная 618

крейсерская 592

Практический потолок, м 9150

Дальность, км:

перегоночная 7675

действия 3943

Масса, кг:

максимальная взлетная 75380

нормальная взлетная 70310

пустого самолета 33063

Максимальная полезная нагрузка, кг 20410

Число перевозимых людей, чел..

десантников 92

парашютистов 64

раненых 74

Габариты самолета, м.

размах крыла 40,41

длина 29,79

высота 11,66

Двигатель: ТВД Allison T5G-A-15, л,с. 4 по 4508

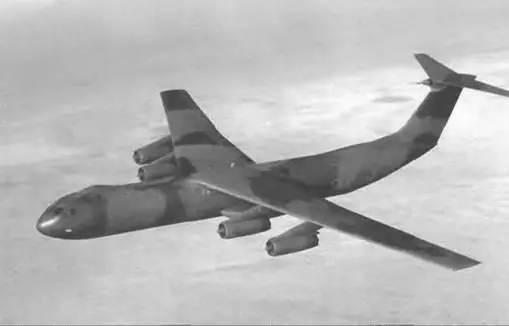

Предназначен для перевозок крупногабаритных грузов на большие расстояния и десантных операций.

Первый полет опытного самолета YC-141A состоялся 17 декабря 1963 г. Под названием «Старлифтер» он поступил на вооружение ВВС США.
