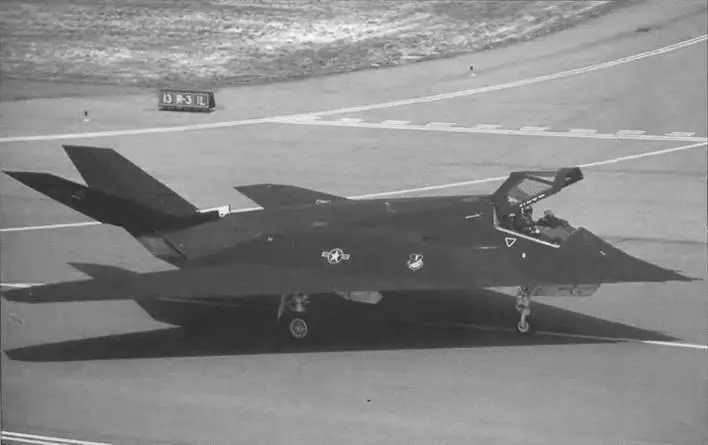

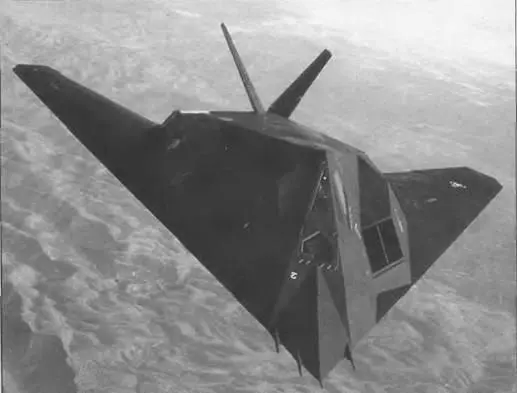

Силовая установка включает два бесфорсажных двухвальньх двигателя Запас топлива около 5500 л, расход (при крейсерских скоростях и высотах полета) составляет 1360 кг/ч Самолет оборудован системой дозаправки топливом в полете, приемник которой расположен за кабиной летчика. Приемное отверстие при ночной дозаправке подсвечивается.

Самолет имеет проводную систему дистанционного управления с четырехкратным резервированием. Это обеспечивает искусственную устойчивость самолета, что дает большую свободу при выборе его формы для уменьшения демаскирующих признаков.

Связные радиостанции и ИНС унифицированы с аналогичными системами других самолетов. Все антенны средств связи, систем РЭП и других систем убираются внутрь самолета либо снимаются Конструкции радиолокационных отражателей, а также бортовые аэронавигационные огни могут крепиться с помощью винтов на внешних поверхностях отсека двигателей. Во время боевых вылетов они снимаются, пустые крепежные отверстия заполняются радиопо- глощающим материалом, наносимым распылением.

Прицельно-навигационная система обеспечивает скрытость атаки наземных целей. Она включает датчик тепловизионной системы FUR, лазерный целеуказа- тель, который оптически юстируется и устанавливается в утопленной в фюзеляже турели перед кабиной, и высокоточную инерциапьную систему. Возможно применение спутниковой системы навигации при условии наличия конформной антенны. ИК-датчики переднего и нижнего обзора смонтированы раздельно в переднем отсеке непосредственно перед фонарем кабины и на нижней поверхности самолета и прикрыты материалом, пропускающим ИК-излучение. Лазерные устройства целеуказания и сопровождения скомплексирова- ны с ИК-датчиками.

Отсек вооружения размером 4,9x1,83 м закрывается двумя створками с гидравлическим приводом. Нормальная боевая нагрузка включает две бомбы GBU-10/GBU-27 с лазерным наведением массой по 907 кг. Самолет может нести управляемую бомбу GBU-15 с тепловизионной ГСН, УР AIM-130 класса «воздух-поверхность», бетонобойную бомбу BLU- 109, кассеты SUU-20 с учебными боеприпасами (в некоторых источниках отмечается, что самолет F-117A может нести УР «Мейверик» AGM-65 или «ХАРМ» AGM-89). Кроме того, для самолета разработано небольшое семейство оружия с повышенной точностью наведения.

Впервые ВВС США применили два самолета F-117A в ходе операции вторжения в Панаму «Джаст Коз» в декабре 1989 г. для бомбардировки казарм национальной гвардии, причем точность бомбометания оказалась невысокой из-за плохих погодных условий и ошибок летчиков. Следующее боевое применение F-117А было осуществлено в ходе боевых действий в Персидском заливе, где участвовало уже 42 самолета. Первый бомбовый удар в операции «Буря в пустыне» 17 января 1991 г. нанесли именно самолеты F-117A. За все время операции F-117A выполнили 1271 вылет и сбросили более 2000 т бомб с лазерным наведением. Результативность боевых вылетов составила 80-95% (во Вьетнаме средняя результативность была 33%) при норме для самолетов обычных типов 50%.

Экипаж, чел. 1

Скорость, число М:

максимальная 1

крейсерская 0,8

Практический потолок, м 15500

Дальность, км:

перегоночная 3500

действия 1060 Масса, кг:

максимальная взлетная 23815

пустого самолета 13609

Максимальная боевая нагрузка, кг 2270

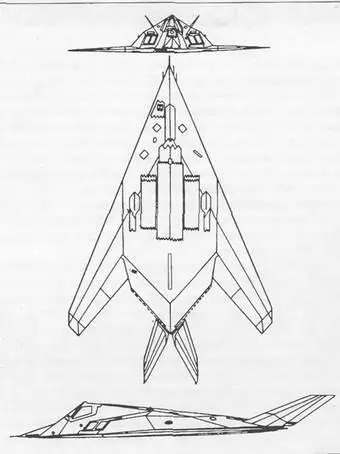

Габариты самолета, м:

размах крыла 13,20

длина 20,08

высота 3,78

Двигатель

ТРДД General Electric F404-GE-F1D2, кгс 2 по 4900

Предназначен для завоевания превосходства в воздухе при проведении воздушных и наземно-воз- душных операций и противодействия системам ПВО.

Борьба за контракт на разработку нового малозаметного тактического истребителя (ATF) вели компании «Локхид» и «Нортроп». Первый опытный самолет компании «Локхид» YF-22 со специально спроектированными двигателями YF-120 поднялся в воздух 29 сентября 1990 г., а 30 октября 1990 г. взлетел другой опытный образец с альтернативными двигателями YF-119. После совместных испытаний с конкурирующим проектом компаний «Нортроп/Макдоннелл-Дуглас» YF-23 самолет YF-22 с двигателями YF-119 был объявлен победителем.

ВВС США планировали ввести в строй первую эскадрилью самолетов F-22A в 2002 г., а общее число самолетов довести до 648 машин. Однако программа была прервана 25 апреля 1992 г., когда второй опытный образец получил повреждения во время тренировочного полета. К этому времени самолет успел обрести несколько названий «Лайтнинг» II, «Супер Стар», «Рейпер» и наконец «Рэптор».

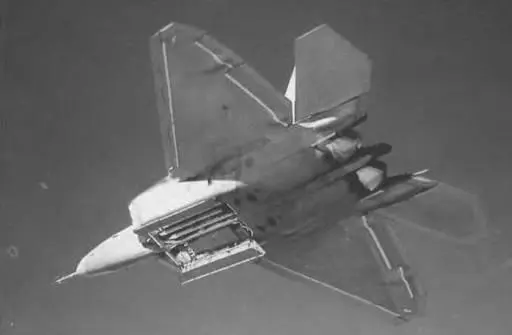

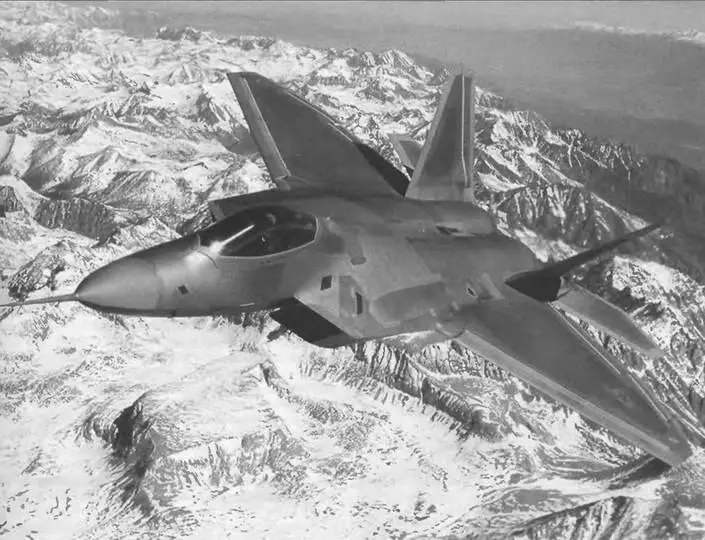

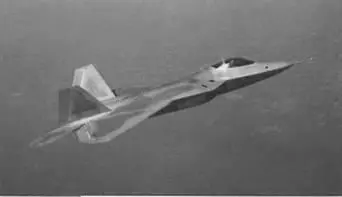

Самолет построен по интегральной аэродинамической схеме с трапециевидным в плане высокорасположенным крылом и хвостовым оперением, включающим широко разнесенные и наклоненные наружу кили с рулями направления и горизонтальные поверхности, расположенные непосредственно рядом с крылом. При проектировании самолета F-22 обеспечению малой заметности уделялось меньше внимания, больше – повышению маневренности и управляемости. Тем не менее на нем применены все элементы технологии «стелс» (малоотражающие формы, радиопоглощающие материалы, средства РЭБ и малоизлучающее БРЭО) и его ЭПР должна быть меньше 1% ЭПР истребителя F-15.

В планере самолета F-22A широко используются легкие термостойкие и прочные композиционные материалы, в том числе 15% деталей изготовлено из композитов на основе термопластических смол, 20% – термореактивных смол. Титановые сплавы составляют 33% массы, алюминиевые – 11%, сталь – 5% и прочие материалы – 16%.

По сравнению с опытным образцом у F-22A изменена конструкция. Размах крыла увеличен до 13,59 м без увеличения площади крыла, уменьшена стреловидность передней кромки до 42° (вместо 48°) и толщина корневой части крыла, уменьшена площадь двухкиливого вертикального оперения до 27,12 м 2 , одноместная кабина перемещена вперед для увеличе ния обзора, а воздухозаборник смещен назад на 0,45 м, длина фюзеляжа при этом стала меньше на 63 см.
