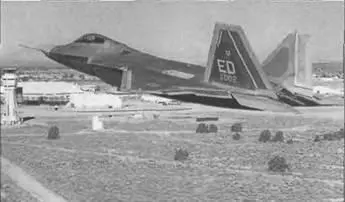

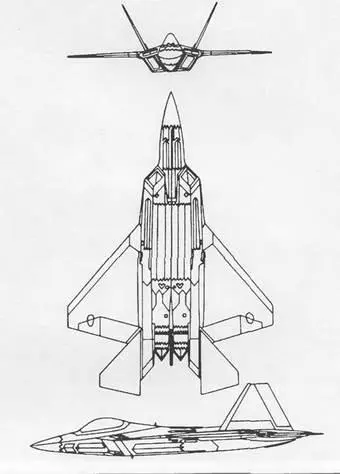

«Рэптор» оснащен двумя двигателями F-119 и ВСУ. Боковые подкрыльевые воздухозаборники ромбовидного сечения с нерегулируемыми S-образными каналами для экранирования компрессоров двигателей. Сопла двигателей плоские поворотные с неподвижными боковыми стенками и подвижными верхними и нижними панелями, предназначенными для регулирования площади поперечного сечения сопла и отклонения вектора тяги по тангажу на угол ±20°, что улучшает взлетно-посадочные характеристики.

Система управления цифровая электродистанционная с волоконно-оптическими линиями передачи данных (100 Мбайт/с), обеспечивающая высокую маневренность и способность совершать крейсерский полет на сверхзвуковой скорости.

Самолет F-22A – первый истребитель, который оснащается полностью комплексной системой бортового электронного оборудования, в отличие от современных истребителей, оснащенных БРЭО, работающим по федеративному принципу, когда большое число отдельных систем связано между собой цифровой информационной шиной.

В состав интегрированного комплекса БРЭО входит центральная комплексная система обработки данных, система связи, навигации и опознавания ICNIA и боевой электронный комплекс, включающий систему РЭБ INEWS, РЛС с активной фазированной антенной решеткой и систему оптоэлектронных датчиков EOSS. Для различных подсистем БРЭО используются общие процессоры сигналов и данных, а также антенны, на кабинных индикаторах представляются данные различных бортовых систем. Система ICNIA имеет ряд функций, выполняемых в настоящее время различными бортовыми передатчиками, приемниками и процессорами, которые она объединяет в единый комплекс общих модулей, имеющих меньшие размеры, но большие производительность и надежность.

Управляемые ракеты класса «воздух-воздух» размещаются внутри фюзеляжа. Четыре ракеты AIM-9 «Сайдуиндер» находятся в отсеках по бокам воздухозаборников, а четыре ракеты AMRAAM – в отсеке нижней части фюзеляжа. Кроме того, самолет вооружен усовершенствованным вариантом пушки М61А1 калибра 20 мм.

Истребитель F-22A имеет на 25% большую дальность боевого применения по сравнению с самолетом F-15C с форсажными камерами. Более высокая тяговооруженность самолета F-22A обеспечивается благодаря сочетанию перспективных материалов, позволяющих повысить прочность и срок службы, более совершенных методов охлаждения, аэродинамики снимаемых сред и цифровой электронной системы регулирования работы двигателя.

Новый истребитель в случае принятия на вооружение способен успешно противодействовать всем системам оружия и выполнять боевую задачу в условиях применения противником самых современных и перспективных радиолокационных средств и зенитных систем Самолет F-22 должен заменить истребитель F-15, находящийся на вооружении ВВС США с 1975 г.

Экипаж, чел, 1

Максимальная скорость на высоте около 10 км, км/ч 2335

Практический потолок, м 19812

Радиус действия, км 1285 Масса, кг:

максимальная взлетная 26300

пустого самолета 14061

Габариты самолета, м:

размах крыла 13,11

длина 19,56

высота 5,0

Двигатель: TPДДФ Pratt amp; Whitney F-119-Р-100, кгс 14110

Предназначен для поиска, слежения, обнаружения и уничтожения подводных лодок в простых и сложных метеоусловиях.

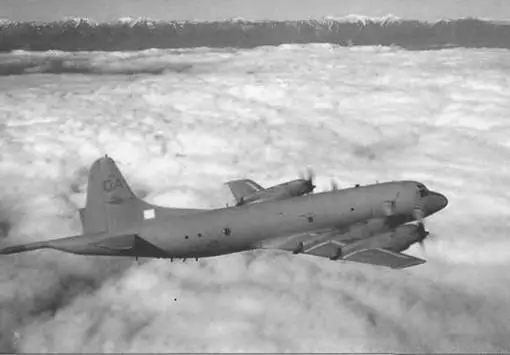

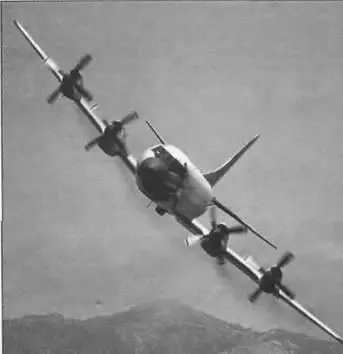

По заказу ВМС США в 1955 г. фирма «Локхид» приступила к разработке противолодочного патрульного самолета на базе четырехмоторного самолета L-188 «Электра» для замены патрульных самолетов Р-2 «Нептун» Опытный образец YP3V-1, позднее названный «Орион», совершил свой первый полет 25 ноября 1959 г. Первый серийный самолет P3V-1 поднялся в воздух 15 апреля 1961 г. и впоследствии получил обозначение Р-3А Всего к настоящему времени построено более 640 самолетов различных модификаций.

При доработке конструкции самолета «Электра» был усилен планер, увеличены объемы топливных баков и длина самолета для установки в передней части фюзеляжа поисковой РЛС, в хвостовой части фюзеляжа – штанги с магнитным обнаружителем, нового авиационного оборудования и систем общего назначения В оружейном отсеке могли размещаться мины, глубинные бомбы, торпеды или ядерное оружие. Кроме того, самолет имел 10 подкрыльевых пилонов для подвески различного вооружения. Конструкция исходного варианта самолета Р-3 и последующих модификаций в целом одинакова.

Самолет представляет собой четырехдвигательный моноплан со свободнонесущим низкорасположенным крылом. Крыло кессонное, безопасно повреждаемое, изготовлено с применением алюминиевых сплавов. Элероны, рули направления и высоты имеют бустерное управление, с гидравлическими приводами. Фюзеляж типа полумонокок, круглого сечения, с внешним диаметром 3,45 м. В нижней части фюзеляжа перед крылом расположен оружейный отсек. Шасси трехопорное, каждая стойка оснащена двумя бескамерными пневматиками.

В 1960-х гг. несколько самолетов Р-3А были модифицированы в варианты специального назначения. ЕР-3А с радиоэлектронным оборудованием для ведения электронной разведки (7 самолетов), ЕР-3В усовершенствованный вариант ЕР-3А для ведения радиоэлектронной разведки (2 самолета), WP-3A для разведки погоды (4 самолета). Десять самолетов Р-3А и два самолета ЕР-3В были модифицированы в вариант ЕР-3Е со специальным разведывательным оборудованием, установленным в больших обтекателях в верхней и нижней частях фюзеляжа, а также имели подфюзеляжный обтекатель радиолокационной антенны перед крылом. 12 самолетов Р-3А были модифицированы в учебно-тренировочный вариант ТР-3А для подготовки пилотов без противолодочного вооружения. В качестве транспортных самолетов общего назначения UP-3A использовались 38 самолетов Р-3А (с них убрали все противолодочное вооружение). В ноябре 1978 г. самолеты Р-3А были сняты с вооружения, но продолжают эксплуатироваться в резерве ВМС.

В конце 1965 г. начато серийное производство самолета Р-3В, на котором устанавливались двигатели Аллисон Т56-А-14 мощностью по 4910 л.с., система обнаружения подводных лодок «Делтик» и радиовысотомеры системы предупреждения о близости к поверхности. В 1965-1970 гг. фирма построила 144 самолета Р-3В, из которых 124 поставлены ВМС США, а часть – в Новую Зеландию, Австралию и Норвегию. На конец 1983 г. на вооружении ВМС США состояли 45 самолетов Р-3В и некоторые находились в резерве ВМС.
