На самолете Р-3В установлен модифицированный комплект оборудования, который включает усовершенствованную под стандарт MIL-STD-1553А РЛС AN/APS-134 (впоследствии она модифицирована в РЛС AN/APS-137 с синтезированной апертурой, способную классифицировать надводные цели на большой дальности, что создает условия для применения противокорабельной УР «Гарпун»); ИК-систему обнаружения целей AN/AAS-36, которая может управляться с помощью РЛС и способна определять размеры цели; 3 цифровые ЭВМ Контрол Лейте N/AYK-14 с общей емкостью памяти 192К слов, оснащенные шинами передачи данных, соответствующими стандарту MIL-STD-1553A; ИНС Литтон LTN-72; радионавигационную систему Литтон LTN-211 «Омега»; самописец данных Ханиуэлл AN/ASH-33 для послеполетного анализа; кассетный видеомагнитофон ТЕАС V-1000-АВ для записи изображения, получаемого с помощью ИК-системы; быстродействующее печатающее устройство Дейтаметик 4003; магнитный обнаружитель ASQ-10A; вычислитель для обработки акустических сигналов AQA-5, позволяющий обрабатывать сигналы от 16 гидроакустических буев одновременно. На некоторых самолетах Р-3В установлена поисковая РЛС ЕМ1 «Серчуотер», обеспечивающая эффективное применение противокорабельных УР «Гарпун».

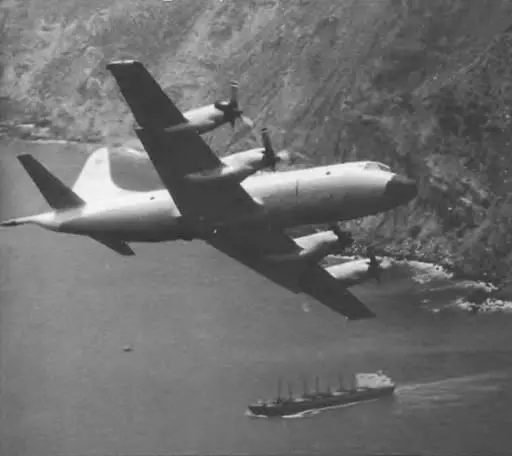

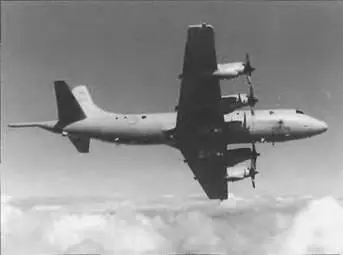

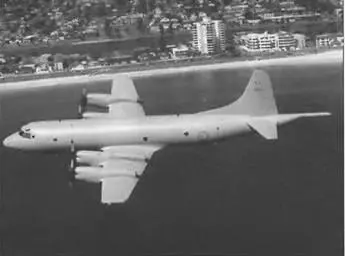

Самолет Р-3С создан на основе Р-3В. Первый полет состоялся в сентябре 1968 г. Выпускался в вариантах Р-3С Update I, II, III и IV. Вариант Р-3С Update I оснащался усовершенствованым авиационным электронным оборудованием (начало поставок январь 1975 г.) Вариант Р-3С Update II – поисковой РЛС AN/APS-125, способной обнаруживать истребители и небольшие надводные корабли на дальностях свыше 240 км (до радиолокационного горизонта), системами акустического и ИК-обнаружения и шестью ракетами «воздух-поверхность» «Гарпун» (начало поставок август 1977 г.). Вариант Р-3С Update III оборудовался устройствами обработки акустических сигналов и приемником сигналов с акустических буев, а также усовершенствованным блоком звукового воспроизведения (начало поставок май 1984 г.). Вариант Р-3С Update IV обладал усовершенствованной системой приборов радиоэлектронной разведки, дополнительной РЛС AN/APS-137(V) и датчиками для обнаружения бесшумных подводных лодок.

В навигационно-связное оборудование самолета Р-3С входят две неинерциальные навигационные системы LTN-72, доплеров- ская навигационная система AN/APN-227, радионавигационные системы ARN «Лоран» А (С) и AN/ARN-118 TACAN, приемники всена- правленного радиомаяка, курсового маяка маркерного радиомаяка, глиссадный приемник АРК ARN-83 и ARA-50, приемопередатчики метрового, дека- и дециметрового диапазонов ARC-101, ARC-161 и ARC-143, оборудование для кодированной связи в дека- и дециметровом диапазонах, ответчик АРХ-72 системы опознавания.

Противолодочное оборудование включает поисковую РЛС APS-115 кругового обзора, два приемника ARR-72 сигналов РГБ, две системы AQA-7 обработки и индикации сигналов РГБ «Дифар», самописец акустических сигналов AQH-4, магнитные обнаружители ASQ-81 и ASA-64, оборудование РЭП ALQ-78, автоматическую панорамную фотокамеру КВ-18А для оценки результатов атаки цели и т. д. Кроме того, на самолетах Р-3С может устанавливаться радиовысотомер APN-194, вычислитель истинной воздушной скорости А/А 24G-9, система автоматического управления полетом ASW-31 и другое оборудование.

В отсеке вооружения Р-3С, который располагается в нижней части фюзеляжа перед крылом, могут размещаться различные варианты вооружения: мины Мк.25 (39, 55, 56) массой 908 кг; 3 мины Мк 36 (52) массой по 454 кг, 3 глубинные бомбы Мк.57 или 8 Мк.54; 8 торпед Мк.43 (44, 46), или 2 глубинные ядерные бомбы Мк.101 и 4 торпеды Мк. 44 (46). На 10 подкрыльевых узлах подвески: на четырех внутренних (два под корневыми частями крыла) – торпеды или мины массой по 908 кг, на шести внешних (по три под каждой консолью крыла) устанавливаются торпеды или мины массой 908, 454 или 227 кг или ракеты (непосредственно на пилонах или в контейнерах).

В состав экипажа самолета Р-3С входят 12 человек: первый летчик (командир экипажа), два вторых летчика, офицер оценки тактической обстановки, штурман, три оператора акустических систем, два бортинженера, оператор вооружения и борттехник.

На самолете Р-3С в 1971 г. были установлены два мировых рекорда в классе самолетов с ТВД, рекорд скорости 806,05 км/ч на высоте 15-25 км и рекорд времени набора высоты 12000 м за 19 мин 42 с. Кроме того, на самолете Р-3С был установлен рекорд дальности 10103 км.

На базе Р-3С компанией «Кавасаки» разработан вариант ЕР-3С для электронной разведки ВМС Японии. Вариант P-3F, оборудованный системой дозаправки в воздухе, поставлялся в конце 1970-х гг. для ВВС Ирана. Самолеты Р-3В под обозначением Р-3К поставлялись в Новую Зеландию, в Норвегию – как P-3N, в Португалию – Р-3Р. Для ВВС Австралии самолеты P-3C4I с акустической системой Барра поставлялись как P-3W. Самолеты Р-3С, оснащенные системой S-3 «Викинг» по программе модернизации «Аргус», с июля 1976 г. поставлялись ВВС Канады для использования в качестве патрульных самолетов большой дальности под обозначением СР-140 «Аврора».

Экипаж чел 6-12

Скорость, км/ч

максимальная на высоте до 3 км 760

крейсерская 640

патрулирования 380

Практический потолок, м 8625

Дальность, км

перегоночная 7670

действия 2495-3835 Масса, кг

максимальная взлетная 64410

нормальная взлетная 61235

пустого самолета 27890

Максимальная нагрузка, кг

боевая 6010

полезная 9072

Габариты самолета, м-

размах крыла 30,37

длина 35.61

высота 10,27

Двигатель. ТВД Allison T56-A-14W л.с. 4 по 4910

Предназначен для борьбы с подводными лодками и надводными кораблями противника на значительном удалении от береговой черты.

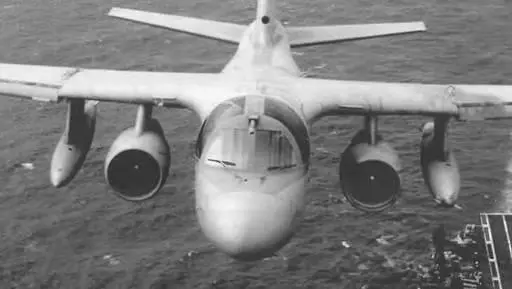

Противолодочный самолет нового поколения S-3A, позднее названный «Викинг», фирма «Локхид» создала в сотрудничестве с компанией «Вот Аэронаутикс», разработавшей и построившей крылья, хвостовое оперение, шасси и гондолы двигателей, и с компанией «Юнивак Федерал Сис- темз», спроектировавшей современный цифровой компьютер для обеспечения высокоскоростной обработки данных. Компания «Локхид» разработала и построила фюзеляж, установила систему электронного авиационного оборудования и выполнила завершающую сборку и подключение систем.
