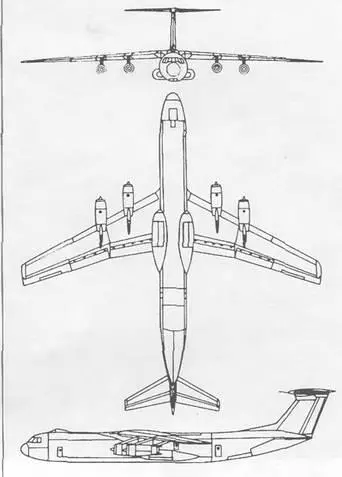

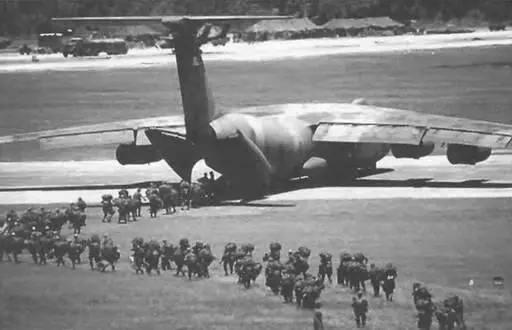

Самолет имел стреловидное крыло, установленное по схеме высокоплан, что позволило наиболее полно использовать объем фюзеляжа, Т-образное хвостовое оперение. Четыре ТРД были подвешены на пилонах под крыльями. Грузовая кабина вмещала 154 военнослужащих или 123 полностью экипированных парашютиста, или 80 носилок и 16 мест для медперсонала. Для десантирования в задней части кабины располагались 2 люка, а погрузочно-разгрузочные работы осуществлялись через скошенную вверх заднюю часть фюзеляжа, в которой имелась двухстворчатая дверь и гидравлическая аппарель.

Модернизация С-141А в середине 1976 г. привела к появлению варианта С-141В, у которого был удлинен на 7,11 м фюзеляж, что увеличило объем грузового отсека на 61,48 м 3 , и установлено оборудование для дозаправки в воздухе. Теперь грузовая кабина вмещала 205 военнослужащих или 168 полностью экипированных парашютиста, или 103 шт. носилок и 8 мест для медперсонала. Новый вариант впервые поднялся в воздух 24 марта 1977 г.

В 1979-1982 гг. все самолеты С-141А были модернизированы в вариант С-141В. Осуществлено также усиление центроплана крыла для увеличения ресурса самолетов с 30000 до 60000 летных часов.

В связи с удлинением фюзеляжа изменены гидравлическая, топливная, кислородная системы, система управления самолетом и отделка грузовой кабины.

Применены: новая ИНС, отличающаяся простотой техобслуживания и повышенной надежностью, система оптимизации режимов полета (с возможностью экономии до 7% топлива в нормальном полете), цифровые самописцы полетных данных типа «209» и речевые самописцы, микроволновая система посадки «Маркони» СМА-200 «Майкролэндер», дисплеи на ЭЛТ или плоские дисплеи на жидких кристаллах, погрузочная система с четырьмя роликовыми конвейерами и направляющими рельсами, универсальный приемник топлива для заправки в полете.

Экипаж, чел. 4

Скорость, км/ч:

максимальная на высоте около 10 км 920

крейсерская 910

Практический потолок, м 12680

Дальность, км

перегоночная 10280

действия 4725 Масса, кг

максимальная взлетная 155580

пустого самолета 67970

Максимальная полезная нагрузка, кг 31300

Число перевозимых людей, чел.:

десантников 205

парашютистов 168

раненых 103

Габариты самолета, м

размах крыла 48,74

длина 51,29

высота 11,98

Двигатель ТРДД Pratt amp; Whitney TF33-P-7, кгс 4 по 9525

Предназначен для снабжения боевых и вспомогательных частей в крупномасштабных и ограниченных войнах, материально-технического обеспечения армии, включая переброску баллистических ракет и транспортировку крупногабаритной боевой техники.

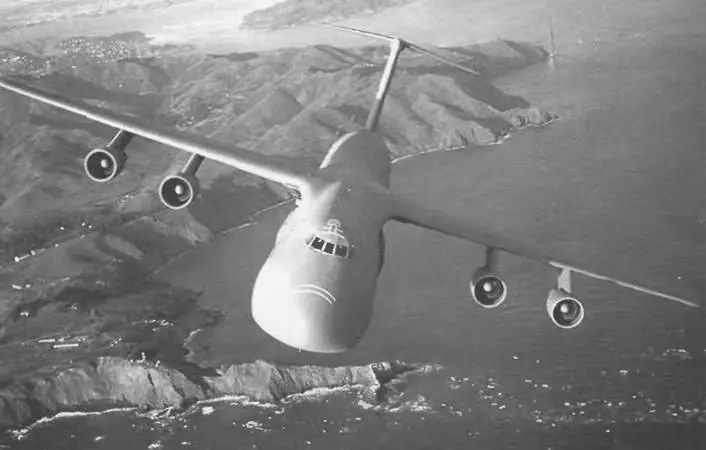

Необходимость в большом стратегическом транспортном самолете, способном действовать с таких же аэродромов, как и С-141, потребовала создания самолета С-5А «Гэлэкси». Первый полет С-5А состоялся 30 июня 1968 г. Последний, 81-й самолет С-5А, был поставлен ВВС в середине мая 1973 г. С-5 «Гэлэкси» является самым тяжелым военно-транспортным самолетом ВВС США. С поступлением на вооружение в 1969 г. самолета С-5А стала возможной перевозка всего снаряжения армейской дивизии.

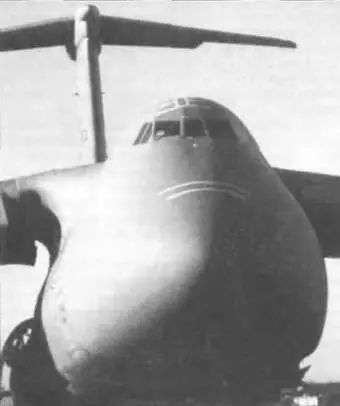

Самолет выполнен по нормальной схеме, с высокорасположенным стреловидным крылом, Т-образным хвостовым оперением, с четырьмя расположенными под крылом двигателями и фюзеляжем большого диаметра Такая конструкция дает следующие преимущества не нарушается равновесие самолета при от- кидывании носовой части фюзеляжа, экипажу самолета обеспечивается достаточный обзор для осуществления маневров на земле (обеспечить необходимый обзор при отклонении носовой части в сторону было бы затруднительно) и не создается препятствий для работы обслуживающего персонала на земле вблизи фюзеляжа.

Для эксплуатации с очень тяжелым грузом с необорудованных аэродромов убирающееся шасси имеет 28 колес. Каждая колесная тележка для облегчения по- грузки-разгрузки имеет амортизационную стойку, которая может укорачиваться на земле.

В грузовом отсеке самолета могут разместиться 270 экипированных военнослужащих, два танка «Абрамс» или один «Абрамс» и две БМП «Бредли», или вертолет «Чинук».

Бортовое оборудование самолета С-5А обеспечивает выполнение полетов для перевозки военных грузов в любую погоду без использования наземного навигационного оборудования или при ограниченном его использовании Самолет способен совершать полеты на малой высоте и точно выходить к месту посадки или к месту выброса грузов.

В состав комплекса бортового оборудования самолета входят 2 цифровые БЦВМ NDC-1051A, инерциально-доплеровская навигационная система, многорежимная сдвоенная РЯС AN/APQ-92, САУП, 2 системы воздушных данных, сдвоенная курсовертикаль, 2 радиовысотомера, 2 комплекта радионавигационной системы TACAN, приемник системы «Лоран», 2 приемника сигналов VOR/LOC, 2 приемника глиссадного маяка, 2 приемника маркерного маяка, бортовой ответчик, астросекстант, система полета в строю.

Самолет способен осуществлять полет на малой высоте с облетом или обходом препятствий, сбрасывание грузов и заход на посадку, в которых помимо инерциально-доплеровской системы используются РЯС и САУ. Предусмотрена также возможность определения местоположения самолета с помощью секстанта.

В конце 1970-х гг. была отмечена быстро наступающая усталость конструкции крыла, что вызвало необходимость разработки нового. В 1982 г. ВВС США заказали вариант «Гэлэкси» с новым крылом, 10 сентября 1985 г. самолет под обозначением С-5В впервые поднялся в воздух. До 1989 г. на сборочных линиях компании «Локхид» было собрано пятьдесят С-5В.

На модифицированном самолете С-5В с новым крылом сохранено оборудование, которым был оснащен С-5А, за исключением нового цифрового метеорадиолокатора Бендикс AN/APS-133 со средней наработкой на отказ 500 ч вместо старой многорежимной РЛС с наработкой на отказ 25-30 ч. Новая РЛС имеет параболическую антенну диаметром 760 мм и на 135 кг легче старой. Самолет С-5В оборудован улучшенной электронной системой обнаружения, анализа и регистрации неисправностей MADAIR 2, которая контролирует более 800 точек. С целью максимальной экономии топлива на самолетах используется система оптимизации режимов полета.
