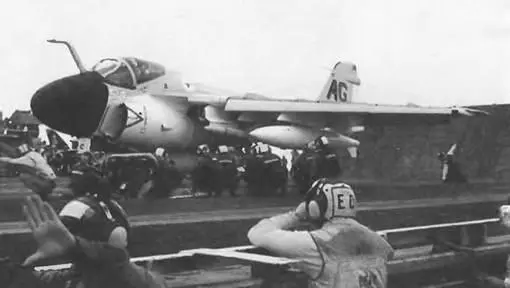

С марта 1974 г. все самолеты «Интрудер», принадлежащие ВМС и Морскому корпусу армии США, прошли модернизацию. В результате штурмовики стали оснащаться системой TRAM, в состав которой входит электронно-оптический блок ПК-системы обнаружения целей в передней полусфере FLIR и лазерное оборудование для обнаружения целей, соединенных с бортовой РЛС а также ИНС для автоматической посадки на палубу авианосца и аппаратура для лазерного и самонаведения ракет «воздух-поверхность». Первая штурмовая эскадрилья, укомплектованная A-6E/TRAM, была размещена на авианосце «Констеллейшн» в 1977 г.

На самолете имеются 5 узлов подвески, на каждом из которых можно разместить до 1630 кг В перегрузочном варианте при неполной заправке топливных баков максимальная боевая нагрузка достигает 8160 кг. Вооружение включает: ПКР «Гарпун» (до четырех ракет одновременно), ПРЛР HARM, УАБ, УР «Саидуиндер» класса «воздух-воздух», НАР и от трех до двадцати восьми бомб различного калибра. Вместо бомб могут подвешиваться 2 топливных бака по 130 л. Радиус действия самолета с двумя ПКР «Гарпун» более 800 км.

К концу 1990 г., когда А-6 был снят с производства, ВМС и Морской корпус армии США получили 660 дорогих, но универсальных боевых самолетов.

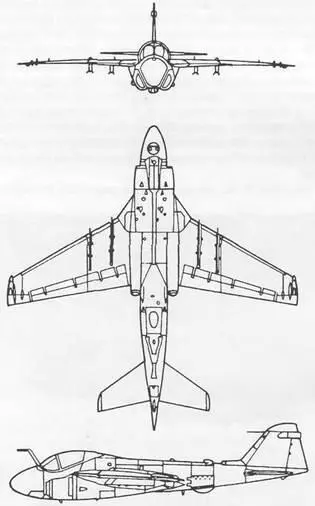

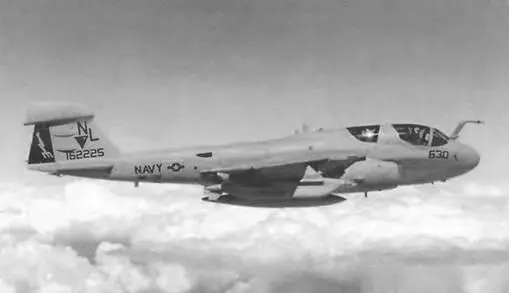

А- 6Е ЕА-6В

Экипаж, чел. 2 2

Скорость, км/ч:

максимальная на высоте до 3 км 1137 982

крейсерская 763 -

Практический потолок, м 12925 11580

Дальность, км:

перегоночная 4380 3860

действия 1630 –

Масса, кг:

максимальная взлетная

(палуба/земля) 26580/27397 29480

пустого самолета 12093 14588

Максимальная боевая нагрузка, кг 8165 –

Габариты самолета, м:

размах крыла 16,69 16,15

длина 16,69 18,24

высота 4,93 4,95

Двигатель, кгс:

ТРДД Pratt amp; Whitney J52-P-8B 2 по 4220

ТРДД Pratt amp; Whitney J52-P-408 – 2 по 5080

Самолеты «Хоукай» успешно применялись во всех вооруженных конфликтах мира, в которых использовались авианосцы США. Их высокоэффективные действия с авианосцев заставили флот посмотреть на эти самолеты совершенно с другой стороны – как на транспортное средство. Первый опытный вариант транспортного самолета для доставки грузов на авианесущие корабли под обозначением С-2А «Грэйхаунд» (greyhound – борзая) поднялся в воздух 18 ноября 1964 г. Выпускался серийно для ВМС США в 1960-х гг. и в период 1985-1989 гг.

Самолеты С-2А первой партии близки по конструкции к самолетам Е-2А, но при отсутствии обтекателя антенны и V-образности горизонтального оперения и вместе с тем наличии фюзеляжа большей вместимости Грузовой отсек имел пол, усиленный рельсовыми направляющими Кроме грузов самолет мог вместить 39 солдат или 20 носилок с 4 сопровождающими.

В начале 1982 г флот США заказал вторую партию из 39 машин С-2А на базе самолета Е-2С. Первая из них поступила в 1985 г. Эти самолеты отличались усовершенствованными двигателями, более удобной компоновкой для размещения пассажиров и грузов и улучшенным радиоэлектронным оборудованием.

На самолете установлены 2 двигателя мощностью по 4910 л е., связные радиостанции метрового, дециметрового и КВ-диапазонов, система «Омега», допле- ровская РЛС, обзорная РЛС с индикацией высоты полета, сдвоенная система VOR, АРК, метеорадиолокатор, стандартная ЦВМ воздушных данных.

Экипаж, чел. 3

Скорость, км/ч:

максимальная на высоте до 3 км 574

крейсерская 482

Практический потолок, м 10200

Дальность, км:

перегоночная 2890

действия 1930 Масса, кг:

максимальная взлетная 20080

пустого самолета 16486

полезной нагрузки (взлет с авианосца/аэродрома) 4500/6800

Габариты самолета, м-

размах крыла 24,56

длина 17,26

высота 5,15

Двигатель: ТВД Allison Т56-А-425, л.с. 2 по 4912

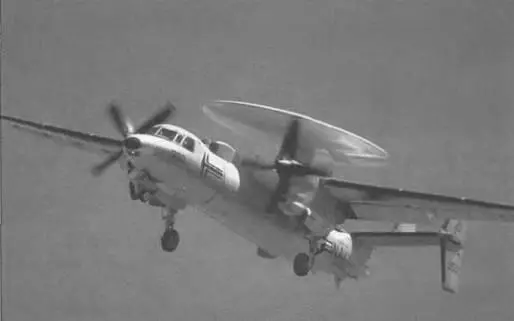

Предназначен для раннего обнаружения воздушных и морских целей и управления действиями палубной авиации при решении задач ПВО и нанесении ударов по морским (наземным) целям.

Концепция авиационной системы раннего предупреждения AEW была разработана во время Второй мировой войны. Компания «Грумман» выполнила проект самолета AEW G-89, который 5 марта 1957 г. был признан победителем конкурса флота США на самолет с большим радаром. Проект представлял собой двухмоторный турбовинтовой самолет с экипажем из пяти человек и обзорным локатором AN/APS-96 с антенной во вращающемся дискообразном обтекателе диаметром 7,32 м, установленном на пилоне сверху фюзеляжа. Для компенсации влияния такой конструкции на устойчивость самолета использовалось V-образное горизонтальное оперение большого размаха с четырьмя килями и двухсекционными рулями направления.

Первый полет опытного самолета под обозначением W2F-1 с турбовинтовыми двигателями Т56-А-8 поднялся в воздух 21 октября 1960 г. Второй опытный самолет с полным комплектом радиоэлектронного оборудования совершил свой первый полет 19 апреля 1961 г. В 1962 г. обозначение сменилось на Е-2 «Хоукай» (hawkeye – соколиный глаз). На вооружение ВМС США Е-2 А поступил в 1964 г.

Модернизация бортового компьютера и установка системы дозаправки в воздухе привела к появлению варианта Е-2В. Применение этих самолетов осуществлялось парами на высоте 9145 м с целью обнаружения потенциальной угрозы на большой дальности от вражеских надводных кораблей и самолетов любых типов. Максимальная продолжительность полета без дозаправки в воздухе 6 часов 6 минут.

После проведения летных испытаний летом 1971 г. (первый полет 20 января 1971 г.) началось серийное производство более совершенного варианта Е-2С. Он имел расширенные боевые возможности за счет улучшения характеристик основного радиоэлектронного оборудования и увеличения размеров антенн (диаметр обтекателя – до 9,15 м). На его базе создан учебно- тренировочный самолет ТЕ-2С.

Вначале Е-2С оснащался РЛС AN/APS-125, способной обнаруживать цели на дальности 370 км. Впоследствии самолет постоянно модифицировался.
