Поскольку Ту-134 был широко унифицирован с Ту-124, основные узлы первого прототипа изготовили из типовых элементов «сто двадцать четвертого» на Харьковском авиазаводе № 135 (ХАЗ)[ 3*], где он строился серийно. При этом фюзеляж был удлинен на 66 см. Часть деталей поставили заводысмежники. Окончательная сборка опытной машины (зав. № 00-00) проходила на Московском машиностроительном заводе № 156 «Опыт». Любопытно, что регистрационный номер СССР-45075 отражал первоначальное обозначение: по действовавшей с 1958 г. системе первые две цифры номера, как правило, обозначали тип воздушного судна, а серия 45ххх была отведена для Ту-124.

На СССР-45075 не было аварийных выходов – эта черта досталась в наследство от Ту-124 (считалось, что входной и служебной дверей достаточно для эвакуации пассажиров). Благодаря более вытянутому фюзеляжу, «чистому» крылу и высоко поднятому оперению новый лайнер получился заметно элегантнее, чем коротенький и пузатенький Ту-124. Длина самолета составляла 33,84 м, размах крыла – 29,01 м, высота – 9,017 м, масса пустого снаряженного – 24,25 т, запас топлива – 11,5 т (14400 л), пассажировместимость – 52-56 человек и экипаж из 4-5 человек.

2* В некоторых источниках приводилась дата 20 ноября 1963 г., но это ошибка. В СССР до 1970-х гг. было принято обозначать в документах месяц римскими цифрами, и, очевидно, впоследствии кто-то принял «20.11.1963- в машинописном оригинале за «20.11.1963».

3* Позже Харьковское авиационное производственное объединение (ХАПО). ныне – Харьковское государственное авиационное производственное предприятие (ХГАПП).

СССР-45075 доставили на летно-испы- тательную и доводочную базу, расположенную на аэродроме ЛИИ в подмосковном Жуковском, собрали и начали наземный этап испытаний. Наконец, 29 июля 1963 г. Ту-134 совершил первый полет. Командиром экипажа был Герой Советского Союза Заслуженный летчик-испытатель А.Д. Калина, который тремя годами ранее поднял в воздух Ту-124, вторым пилотом – Заслуженный летчик-испытатель Е.А. Горюнов.

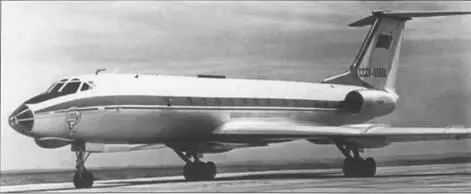

Первый предсерийный Ту-134. Харьков, август 1965 г. Для испытаний на больших углах атаки этот самолет оснастили противоштопорным парашютом

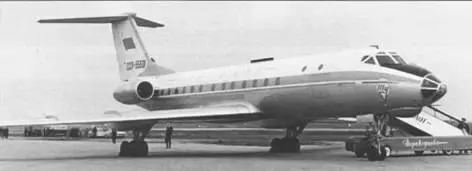

Второй предсерийный Ту-134 в аэропорту Шереметьево

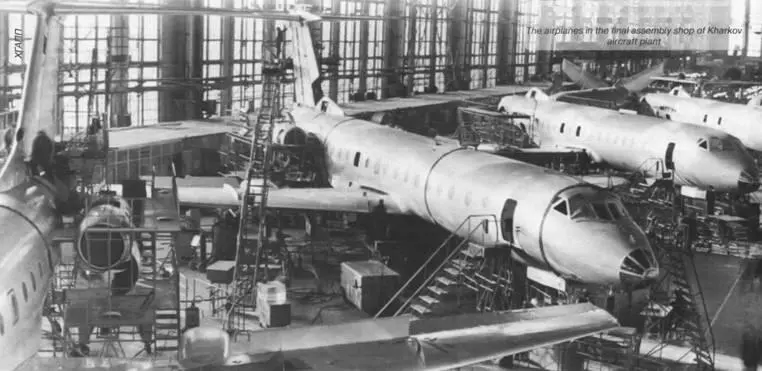

Самолеты в цехе окончательной сборки Харьковского авиазавода

Калина остался доволен машиной, отметив, что Ту-134 очень легок в управлении и устойчив. В дальнейших испытательных полетах вторым пилотом был Герой Советского Союза Заслуженный летчик-испытатель Н.Н. Харитонов. В ходе предварительных испытаний были достигнуты максимальная взлетная масса 38 т, крейсерская скорость 800 км/ч, дальность с нагрузкой 2000 кг -1500 км и 2000 км с нагрузкой 1500 кг, разбег – 950 м, пробег – 700 м.

Испытания протекали не без проблем. Были случаи поломки привода закрылков, в результате чего те выпускались несимметрично, и самолет начинал крениться. Приходилось убирать закрылки и садиться с «голым» крылом. На одном из полетных режимов обнаружилась перекомпенсация элеронов (самолет кренился в сторону, обратную требуемой). Пришлось доработать элероны. Оказалось также, что закрылки не обеспечивают расчетного увеличения подъемной силы. Чтобы разобраться, в чем дело, на крыло наклеили шелковинки и сняли картину обтекания на кинокамеру. Сразу обнаружился срыв потока, особенно в районе вырезов под направляющие в носке закрылка, через которые снизу подсасывался воздух (на продувочной модели эти щели не были воспроизведены). В итоге закрылки доработали, что заодно уменьшило вибрации при их выпуске.

Заводские испытания закончились 6 ноября 1964 г. В 225 полетах первый прототип налетал 274 ч. Машина принимала участие в эксплуатационных испытаниях. По их окончании СССР-45075 использовался в различных испытательных программах. Летом 1968 г. самолет стал экспонатом Выставки достижений народного хозяйства в Москве, а в 1977 г. был установлен как памятник во дворе московского ПТУ № 164, готовящего авиационных специалистов по сей день.

Летом 1964 г. на ММЗ «Опыт» собрали второй прототип («дублер») – СССР-45076 (зав. № 00-01). Его фюзеляж удлинили на полметра вставкой за крылом. Были и скрытые отличия: в отъемных частях крыла (ОЧК) появились дополнительные баки, увеличившие запас топлива до 13,2 т (16300 л). Пассажировместимость возросла до 64 человек. Была установлена автоматическая система управления, обеспечивавшая автоматический заход на посадку по метеоминимуму I категории ИКАО (высота принятия решения 60 м, видимость 800 м). Это значительно упрощало посадку ночью и в сложных метеоусловиях. Масса пустого самолета возросла до 24,9 т.

9 сентября 1964 г. «дублер» совершил первый полет и с 20 февраля по 7 апреля 1965 г. проходил заводские испытания, во время которых выполнил 36 полетов, налетав 60 ч. Он показал следующие данные: максимальная взлетная масса 42 т, полезная нагрузка 7,5 т, крейсерская скорость 850-880 км/ч, максимальная – 920 км/ч. С 64 пассажирами Ту-134 имел дальность 2200 км. Максимальная дальность составила 3000 км, при этом потребная длина ВПП равнялась 1800 м. Предполагалось, что Ту-134 сможет садиться даже на грунтовые ВПП.

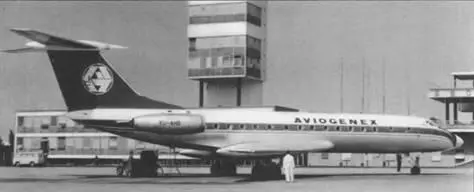

Единственный Ту-134 «без буквы» с радаром «Гроза-М134» в белградском аэропорту

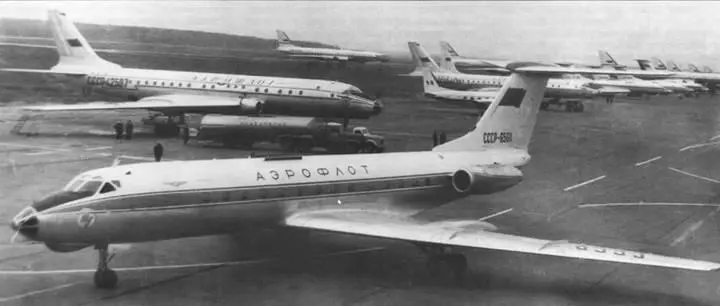

Один из первых серийных Ту-134 выруливает на взлет. Шереметьево, вторая половина 1960-х гг.

14 декабря 1964 г. и 7 марта 1965 г. состоялись заседания Государственной комиссии, и первый этап испытаний был признан успешно завершенным. Комиссия отметила, что освоение самолета летчиками средней квалификации не представляет сложности, но необходимо провести испытания на больших углах атаки и устранить тряску при выпущенных закрылках..

В июне 1965 г. состоялся международный дебют Ту-134 на 25-м авиасалоне в Ле Бурже. ОКБ и «Авиаэкспорт» решили «по горячим следам» добыть заказы от зарубежных авиакомпаний: сразу же после салона СССР-45076 посетил Берлин, Варшаву и Прагу.

Испытания показали, что двигатели Д-20П-125 для Ту-134 слабоваты. Сначала их хотели заменить форсированными Д-20П-125 серии 5, но затем ОКБ-19 разработало новый ТРДД Д-30 со взлетной тягой 6800 кгс. Самолет тут же доработали под новую силовую установку, и в июле 1965 г. проект 72-местного Ту-134 с двигателями Д-30 и взлетной массой 44 т был представлен на рассмотрение. 17 июля его утвердил начальник Главного управления гражданского воздушного флота (ГУ ГВФ) при Совмине СССР Е.Ф. Логинов, а 21 июля – министр авиапромышленности П.В. Дементьев.
