В комплекс системы «Лэмпс Mk.III» входят две ЭВМ и 140 блоков с электронной аппаратурой, из них ЭВМ и 100 блоков весом 950 кг размещены на вертолёте. Остальное оборудование – на корабле.

Бортовое оборудование вертолёта включает ряд систем: навигационную, акустическую, магнитометрическую, обработки данных, передачи информации, радиоэлектронной разведки, радиосвязи и другие.

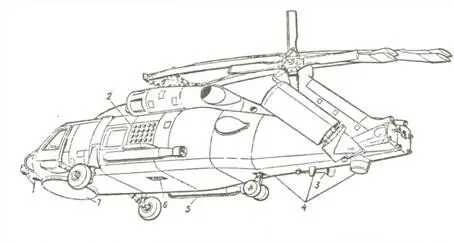

Вертолёт SH-60B со сложенными лопастями несущего винта и хвостовой балкой: 1 – антенна аппаратуры передачи данных; 2 – пусковая установка РГБ с пневматической системой их выбрасывания; 3 – бусируемый магнитный обнаружитель; 4 – антенны средств радиотехнической разведки, связи и передачи данных; 5 – торпеда Мк.46; 6 – вертолетный зонд, выпускаемый при посадке с помо-. щью системы RAST; 7 – обтекатель антенны РЛС AN/APS-124

Акустическая система состоит из индикатора акустических сигналов AN/UYQ-21 фирмы Хьюз и двух приёмников AN/ARR-75 фирмы EDMAS для приёма акустических сигналов от РГБ. Принятые сигналы кодируются и без обработки в реальном масштабе времени передаются по восьмиканальной закрытой связи на корабль, где и производится их обработка. В комплект входят РГБ трёх типов: пассивные, активные и гидрологической разведки. Впоследствии состав бортового оборудования претерпел изменения и был дополнен процессором для обработки сигналов РГБ – «Протеус».

Установленный на вертолёте магнитометр ASQ-81 фирмы Тексас Инструменте снабжён системой выпуска и уборки маг- ниточувствительного блока с кабель-тросом длиной 55-60 м. Магнитометр предназначается лишь для уточнения места ПЛ, обнаруженной другими средствами. Полёт для расширения полосы поиска производится на высоте 70-80 м, при этом магни- точувствительный элемент будет находиться на расстоянии 30-35 м от водной поверхности.

Экипаж вертолёта состоит из трех человек. Первый лётчик занимает правое кресло, что отличается от принятой в авиации ВМФ схемы расположения, когда командир экипажа занимает левое кресло. Возможно, это вызвано тем, что надстройки на авианосцах расположены с правого борта, как и пост руководителя посадкой RAST на других кораблях. Он отвечает за безопасность полёта и выполнение основных боевых операций, производит сбрасывание торпед.

Второй лётчик занимает левое кресло. Он действует по указаниям офицера по управлению тактической авиацией на кораблях и отвечает за выполнение задач по поиску и наблюдению за надводными и подводными объектами, а также успешное решение задач при отсутствии связи с кораблём. Он работает со средствами связи, РЛС, производит постановку РГБ, определяет местоположение цели и её элементы движения для прицеливания перед сбрасыванием торпед.

Третий член экипажа – оператор датчиков электронного оборудования. Он контролирует работу всех основных поисковых и радиотехнических систем. В его кабине находится многофункциональный индикатор, на который поступает информация от датчиков.

На корабле в управлении системой «Лэмпс» занято четыре оператора: офицер управления действиями авиации АТАСО (Air Tactical Control Officer), оператор акустических датчиков ASO (Acoustic Sensor Operator), оператор дистанционного управления РЛС Remro (Remote Radar Operator), оператор радиоэлектронной разведки ESMO (ESM Operator).

В обязанности офицера АТАСО входит управление системой «Лэмпс» в целом, передача соответствующих команд экипажу, контроль за функционированием целевого оборудования вертолёта и применение РГБ.

Оператор ASO контролирует обработку информации, поступающей от вертолёта от сброшенных РГБ, производит классификацию контакта и определение места и элементов движения ПЛ, управляет работой активных РГБ.

Применение режима «Лэмпс» начинается с обнаружением ПЛ противника, первичная информация о которой может поступить от любых сил и средств. С корабля поднимается вертолёт и следует в назначенный район, используя автономные средства вертолётовождения с корректировкой с корабля. В назначенном районе с вертолёта может сбрасываться гидрологический РГБ. В 25-трубном контейнере, расположенном на левом борту грузовой кабины, находятся РГБ различного типа. Для каждого из них перед применением устанавливается частота передатчика информации и величина загрубления гидрофона.

После выхода вертолёта в расчётную точку офицер АТАСО принимает решение о постановке буев для восстановления и уточнения контакта с ПЛ. Акустические сигналы от буев принимаются приёмником вертолёта AN/ARR-75, предварительно обрабатываются, кодируются и передаются на корабль для подробного анализа. При необходимости место ПЛ уточняется с помощью активных буёв или магнитометра. Полученные данные также передаются на корабль для обработки.

Если местоположение цели, полученное от различных средств, подтверждается и цель опознана, то наступает завершающий этап выполнения боевой задачи – уничтожение цели. Второй лётчик вертолёта получает команду от офицера АТАСО о подготовке оружия, а правому лётчику поступает указание о разрешении сброса торпеды. Сброшенная торпеда производит самостоятельный поиск цели и наводится на неё. Считается, что для выполнения типовой противолодочной операции необходимо 10-12 РГБ.

В 1984 г. начат разработкой перспективный противолодочный вертолёт SH-60F «Оушен Хок», являющийся модификацией своего предшественника, способный выполнять поисково-спасательные операции. Этот вертолёт должен также полностью заменить вертолёты SH-3H «Си Кинг» на авианосцах из-за выработки ими лётного ресурса, равного 10 тыс.ч. Первый полет серийный вертолет совершил в 1986 г., производство завершено в 1995 г. Всего построено два опытных и 143 серийных вертолета.

В конструкции вертолёта использовано много узлов и деталей от вертолёта SH-60B. Силовая установка вертолёта состоит из двух турбовальных двигателей T700-GE-401 мощностью по 1700 л.с. Для поиска ПЛ предназначается ОГАС. Для автоматизации процесса поиска предусмотрено программное управление в процессе гидроакустического поиска, включая переход из режима горизонтального полёта на висение, выдерживание параметров висения и последующий разгон для перелёта в очередную точку. На вертолёте возможна установка процессора обработки акустических сигналов. Полётный вес вертолёта возрос до 11000 кг.

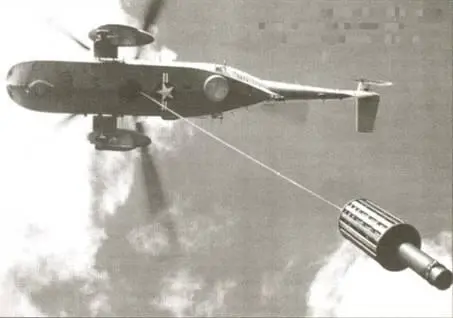

Вертолёт SH-3A в полете на режиме висения с опускаемой гидроакустической станцией

Из приведенного выше следует, что вертолёты для поиска ПЛ могут использовать авиационные радиогидроакустические буи, такие же, как применяются в ППС самолётов, но методы обработки полученных данных могут отличаться. Имеется и чисто «вертолётное» средство – ОГАС. Магнитометрические средства обнаружения ПЛ рассматривались как вспомогательные ввиду их ограниченной дальности.
