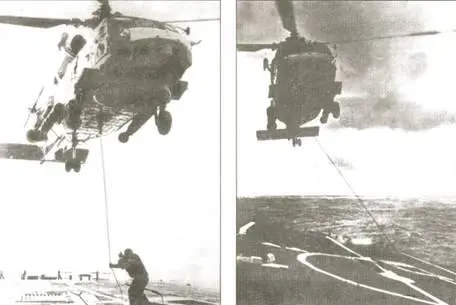

Соединение троса вертолёта SH-60B с подтягивающим тросом корабельной лебёдки (слева). Подтягивание вертолёта SH-60B к палубе (справа).

В 1974 г. ВМС США приступили к разработке системы принудительной посадки корабельных вертолётов для расширения возможностей их эксплуатации, получившей обозначение HHRSD. Впоследствии систему из-за особенностей конструкции вертолёта SH-60B пришлось существенно доработать, после чего она получила обозначение RAST (Recovery Assist, Secure and Traverse – система обеспечения посадки, закрепления (фиксации) вертолёта и его буксировки в ангар).

Испытания системы проводились в 1980 г. на фрегате УРО «Мак Инерни» при высоте волны до 3,6 м и бортовой качке свыше 26 град., в процессе которых выполнено около 300 полётов. Всего было изготовлено и смонтировано свыше 200 систем RAST на кораблях многих стран.

Вертолёт снабжён двумя выдвижными стопорными штангами и бросательным концом, который проходит через центральную штангу. Принцип работы системы заключается в принудительном притягивании зависшего над палубой вертолёта к устройству швартовки с последующим затягиванием его в ангар по направляющим.

Успешное применение системы RAST обеспечивается, в отличие от канадской системы, чётким взаимодействием лётчика

и руководителя посадки, причём, как и во всех других случаях, принятие окончательного решения о посадке является прерогативой лётчика. Посадка состоит из ряда последовательных операций. Вертолёт зависает на высоте 4-4,5 м над посадочной площадкой и подаёт бросательный конец. После соединения его с силовым тросом гидравлической корабельной лебёдки он поднимается на вертолёт и силовой трос соединяется автоматическим замком в основной штанге. Таким образом, предварительный этап завершается, лётчик дает команду руководителю полётов «Натяжение».

После этого с поста управления создается натяжение около 900 кгс для стабилизации режима висения и вертолёт снижается до 2,5 м. Заняв эту высоту, лётчик докладывает о готовности к посадке, и для центрирования вертолёта усилие натяга троса увеличивается до 1800 кг. В случае необходимости лётчик может произвести расцепку. Силовой трос втягивает основную штангу вертолёта в устройство быстрой швартовки, зажимное устройство последнего захватывает и стопорит её.

Так же, как и в канадской системе, хвостовая штанга опускается в решётку на посадочной палубе, с тем чтобы не допустить разворота вертолёта. После закрепления вертолёта на палубе выключаются двигатели, складываются лопасти несущего винта, хвостовая балка и вертолёт с помощью устройства швартовки перемещается в ангар.

Попытки посадок без принудительного подтягивания вертолёта тросом показали, что лётчику очень трудно попасть основной штангой в пространство между зажимными устройствами швартовки размерами 1,05x0,9 м даже при отсутствии качки из-за потоков, отражающихся от палубы. По результатам испытаний система RAST обеспечивает безопасную посадку вертолёта в море на корабль при бортовой качке 28 град, килевой 5 град и вертикальной скорости перемещения палубы до 4,5 м/с.

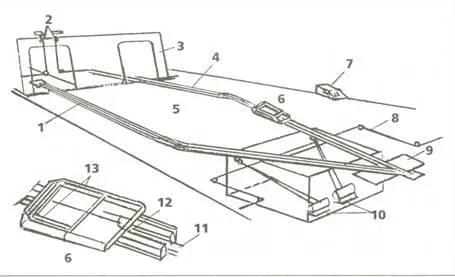

Схема размещения основных элементов системы RAST на корабле:

1 – трек левого борта; 2 – шкивы и блоки; 3 – ангар; 4 – трек правого борта; 5 – полетная палуба; 6 – устройство быстрой швартовки; 7 – пост руководителя посадкой; 8 – трос для разворота хвостовой части; 9 – решетка для хвостовой штанги; 10 – гидравлические лебедки; 11 – силовой трос; 12 – палубный трек; 13 – стопорные балки

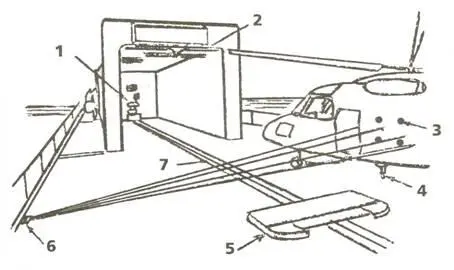

Схема системы принудительной посадки ASIST:

1 – буксировочная лебедка; 2 – световое сигнальное устройство; 3 – ИК-приемник; 4 – основной зонд; 5 – устройство быстрой фиксации; 6 – ИК-камеры; 7 – направление на ВПП

Для облегчения захода на палубе имеется продольная белая полоса, начинающаяся с кормы. Она пересекает посадочную площадку и продолжается на ангаре. С её помощью лётчик получает возможность определить амплитуду килевой качки при заходе на посадку с кормовых курсовых углов. На крыше ангара размещена световая рампа для ориентировки относительно истинного горизонта при посадке ночью и при ограниченной видимости.

Безопасность палубных специалистов палубной команды, работающих под вертолётом, обеспечивается страховочными поясами, свободно перемещающимися вдоль троса, натянутого над палубой.

Имеются и другие, менее сложные системы обеспечения посадки. Так, фирма «Индал Текнолоджи» разработала и приступила к испытаниям «интегрированной системы посадки и буксировки вертолётов» (Aircraft Ship Integrated Secure and Traverse – ASIST). В операциях по посадке участвует только офицер обеспечения посадки и лётчик.

В системе отсутствует трос, присоединяемый палубной командой, а для повышения надёжности захвата основного зонда устройством быстрой фиксации величина посадочного круга увеличена до 1,83 м. Зонд с вертолёта опускается со скоростью 1,8 м/с и по мере сближения с фиксирующим устройством по команде электрооптического датчика тормозится до 0,3 м/с. Само устройство быстрой фиксации, снабжённое амортизацией, перемещается по палубе со скоростью 1,5 м/с, уменьшаемой по мере сближения до 0,3 м/с. В составе системы имеется инфракрасная система обеспечения посадки из двух приёмных камер по бортам корабля и системы обработки данных, которые передаются на световые сигнальные устройства, размещённые на ангаре для информации лётчика о его положении относительно площадки.

С принятием программы перевооружения корабельной авиации на вертолёты ЕН-101, английская фирма «Фэри гидравлик» разработала стопорное устройство, которое крепится к фюзеляжу и подключается к его бортовым системам.

Это двухступенчатая телескопическая выдвижная штанга с гидравлическим приводом с захватом на конце, который зацеплялся за ячейки палубной решётки. Устройство действует полностью автоматически, но лётчик может в любое время вмешаться в его работу на любом этапе. Конец захвата снабжён рычагом для ручного отключения штанги и подсоединения её к транспортировочной системе для буксировки.

Кроме этого, корабли обеспечиваются и другими средствами обеспечения захода на посадку, к которым относятся: освещение посадочной площадки, световая курсо-глиссадная система, гиростабилизированные устройства индикации истинного накренения посадочной площадки относительно горизонта в тёмное время суток и при ограниченной видимости и другое оборудование.
