Для уничтожения всплывающих мин вертолёт вооружён двумя пулеметами калибра 12,7 мм.

Траление якорных и донных мин обеспечивается с помощью контактных или акустических тралов, размещаемых в грузовой кабине. В режиме висения трал выпускают или убирают на борт. Такая же операция возможна и при движении вертолёта с небольшой поступательной скоростью на высоте порядка 10-30 м. Наличие бортовых тралов не исключает возможность приема тралов от кораблей.

Точность выполнения заданного режима полёта обеспечивается автоматизированной пилотажно-навигационной системой, связанной со многими датчиками и автопилотом. В бортовой вычислитель вертолёта поступают данные от радиовысотомера малых высот, курсовых приборов, доплеров- ского измерителя путевой скорости и угла сноса, датчиков положения буксирного троса относительно трала и продольной оси вертолёта с учётом тягового усилия. Пило- тажно-навигационная система обеспечивает также возможность автоматического выдерживания параметров полёта при выполнении траления составом группы.

Экипаж вертолёта-тральщика состоит из двух лётчиков и двух операторов траления.

Своими штатными тралами вертолёты обеспечивали возможность траления на скорости до 15 узлов (27,7 км/ч).

Несмотря на относительно высокие возможности вертолёта-тральщика RH-3A и его последующей модификации – RH-3D, он не удовлетворил заказчика, и в 1966-1967 гг. были проведены исследования для определения возможностей применения тяжелых транспортных вертолётов корпуса морской пехоты СН-53А «Си Стэллион» в качестве тральщиков.

По их результатам принято решение все вертолёты, кроме первых 34, приспособить для траления наряду с ранее поступившими RH-3A и RH-3D. Грузовая кабина вертолёта обеспечивала размещение необходимого трального оборудования для решения задач независимо от кораблей. Эти тяжелые вертолёты могли базироваться на десантно-вертолётных кораблях-доках, обеспечивающих их обслуживание. Десантный вертолётоносец типа «Иводзима» предназначался для базирования до 20 вертолётов-тральщиков.

В результате переоборудования вертолётов СН-53А морская пехота получила возможность самостоятельно разминировать побережье при обеспечении высадки десанта.

В апреле 1971 г. в ВМС США были сформированы 12-я противоминная вертолётная эскадрилья (15 RH-53D , 240 чел. личного состава) и командование мобильных противолодочных сил. По штату каждая эскадрилья должна была иметь в боевом составе по 27 вертолётов, в основном типа CH-53D.

Это одновинтовой вертолёт с шестилопастным несущим и четырёхлопастным рулевым винтами. Несущий винт складывается с помощью гидравлической системы, шасси вертолёта убирающиеся со сдвоенными колёсами на каждой стойке. Нормальный взлётный вес вертолёта составляет около 17 ООО кг. При нормальном полётном весе радиус действия вертолёта 400 км, крейсерская скорость – 280 км/ч.

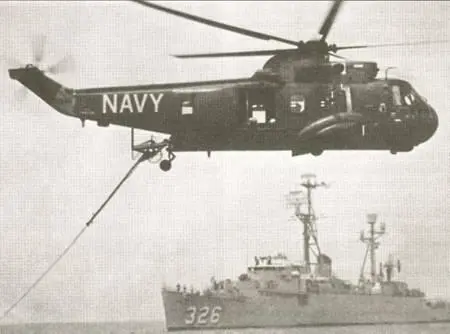

Вертолёт-тральщик RH-3A

Днище фюзеляжа и погрузочный люк герметизированы, что обеспечивает плавучесть вертолёта при нахождении на воде.

Силовая установка состоит из двух турбо- вальных двигателей T64-GE-6 мощностью по 2850 л.с.

В октябре 1971 г. командование ВМС США провело учение, в ходе которого два военно-транспортных самолёта С-5 «Гэлэк- си» в течение четырёх суток доставили с авиационной базы ВВС США Чарлстон на остров Крит четыре вертолёта CH-53D, личный состав и необходимое оборудование. После сборки и облёта вертолёты были готовы приступить к тралению. Корабли-тральщики прибыли из США в этот район через полмесяца.

Впоследствии, в 1972 г., по заказу ВМС создали модификацию вертолёта CH-53D, получившую обозначение RH-53D. В 1972 г. началась постройка первых 18 серийных вертолётов с двигателями Т64-400 мощностью по 3925 л.с.

В 1983 г. выполнил первый полёт опытный вертолёт-тральщик МН-53Е «Си Дрэгон» модификация многоцелевого вертолёта «Супер Стэллион». В 1986 г. начались его поставки ВМС. Основное назначение этого вертолета – борьба с морскими минами в мелководных районах.

Аэродинамическая схема вертолёта по сравнению с предшественником осталась без изменений. Максимальный полётный вес составил 33340 кг, крейсерская скорость – 315 км/ч., перегоночная дальность – 2000 км, максимальное тяговое усилие – 13 600 кгс.

Силовая установка вертолёта состоит из трёх двигателей типа T64-GE-416 мощностью по 4380 л.с. каждый. Запас топлива в количестве 12 000 л обеспечивает продолжительность полёта до 6 ч. Вертолёт снабжён системой дозаправки в воздухе и с корабля обеспечения в режиме висения, имеет доплеровскую систему и радионавигационную станцию с дальностью 250 миль, точность определения места 5-6 м.

Вертолёт оборудован двухканальной цифровой автоматической системой управления полётом, которая обеспечивает режим висения, в кабине лётчиков установлены индикаторы для контроля за углом наклона и величиной натяжения троса буксира.

Флагманский корабль минно-тральных сил «Инчон» может принимать на борт 25 вертолётов данного типа.

Первоначально вертолёты назывались тральщиками и это соответствовало задачам, которые они решали: выполняли поиск и уничтожение контактных и неконтактных мин с помощью тралов различного назначения. Впоследствии стали поступать на вооружение средства поиска и обозначения мин, что дало полное основание именовать их противоминными.

Первые тралы, как уже отмечалось, были корабельными, затем появился облегчённый контактный трал «Вермур», который выставлялся и выбирался вертолётом. Его применение позволило увеличить скорость траления до 35 км/ч, но и это оказалось не пределом. Улучшенный вариант «Вермур HL-Спид» обеспечил прирост скорости траления ещё на 10 км/ч. По некоторым данным, последний его вариант использовался ВМС США для боевого траления на реках Вьетнама.

Вертолётное траление неконтактных мин сопряжено с рядом трудностей. В кабине необходимо установить вьюшки кабель- буксира, мощные источники электроэнергии, пульты управления и контроля, другое оборудование. Электромагнитные тралы корабельного исполнения уже применялись, а первый вертолётный трал подобного типа создали только в 1968 г. Он допускал траление на скорости до 28 км/ч. В следующем году ВМС США выдали заказ на производство серийных неконтактных вертолётных тралов.

В 1971 г. поступил дополнительный заказ на разработку и изготовление новой системы для траления, позволяющей более радикально решить ряд проблем. Для размещения необходимого оборудования использовали плавучую платформу, буксируемую вертолётом.
