Наконец, во второй половине шестидесятых годов у советских полководцев сформировалось представление о том, что танковые управляемые ракеты (ТУР) являются дополнением к обычному неуправляемому вооружению и должны подстраиваться под мощную гладкоствольную 125-мм танковую пушку, ставшую к тому времени основным вооружением отечественных танков четвертого поколения, по возможности соответствуя по массе и габаритам неуправляемым боеприпасам. Положение усложнялось тем, что пушечное вооружение советских танков уже перешло от унитарных выстрелов к боеприпасам раздельного заряжения. Требовалось также обеспечить совместимость ТУР с танковыми автоматами заряжения. Большая дальность пусков – основное преимущество перед обычным танковым снарядом – определила сверхзвуковую скорость полета ракеты и, соответственно, применение полуавтоматической системы наведения с радиокомандной линией.

Разработка нового управляемого танкового вооружения с 1968 г. велась на конкурсных началах коллективами коломенского КБМ и московского Конструкторского бюро точного машиностроения (КБТМ, ранее ОКБ-16), возглавляемыми, соответственно, С. П. Непобедимым и А Э. Нудельманом. С начала семидесятых годов заказчик сделал выбор в пользу разработки КБТМ – комплекса управляемого танкового вооружения 9К112 «Кобра».

Исходя из требования совместимости с штатным вооружением танка Т-64А предназначенная для комплекса «Кобра» ракета 9М112 была выполнена в виде двух блоков, размещаемых раздельно в танковом автомате заряжения. Стыковка блоков происходит автоматически в процессе заряжания орудия. При этом для повышения надежности конструкторы стремились по возможности исключить стыковку электрических сетей, для чего сосредоточили в хвостовом блоке все элементы бортовой аппаратуры – приемник радиокомандной линии, блоки системы управления и органы управления. Это определило выбор компоновки ракеты по нормальной аэродинамической схеме. Головной блок 9М43 образовывала кумулятивная БЧ (1) и твердотопливный ракетный двигатель (2). В хвостовой блок 9Б447 включалась аппаратура системы наведения (3) с рулевым приводом (6), а также поддон и метательное устройство 9Д129. Консоли четырех аэродинамических рулей (5) раскрывались после выхода ракеты из ствола орудия. На хвостовом блоке размещены и дугооборазные прямоугольные в плане крылья (4), в транспортном положении прижатые к корпусу ракеты и раскрываемые специальным устройством после старта. Плоскости крыльев и аэродинамических рулей сдвинуты друг относительно друга на 45°. На хвостовом торце маршевой ступени размещался источник светового излучения (7) и антенна радиокомандной аппаратуры (8).

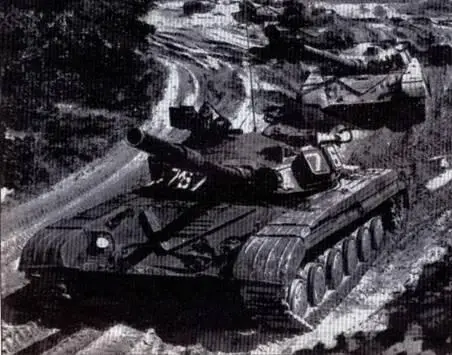

Танки Т-64 на марше

Стремление обеспечить требуемую длину головного блока определило размещение четырех косонаправленных сопл твердотопливного двигателя в «утопленном» положении в передней части камеры сгорания. Сопла располагались в тех же плоскостях, что и аэродинамические рули. Жесткие габаритные ограничения по размещению в ранее созданном танковом автомате заряжения не позволили применить оптимальные для сверхзвуковой ракеты заостренные обводы – оживальный контур носовой части ТУР начинается с развитого сферического притупления.

Предусмотрены три режима наведения ракеты.

В основном режиме старт ТУР осуществлялся при угле возвышения танкового орудия 3°, что практически исключало образование пылевого облака, закрывающего цель. После захвата ТУР на автосопровождение на удалении до 100 м от стреляющего танка начинался ее вывод на линию прицеливания, завершавшийся на расстоянии до 900 м. Маршевый двигатель работал до 9. . 10 сек, после чего управляемый полет ракеты продолжался до 17 с, когда излучение танковой аппаратуры автоматически прекращалось.

Второй режим применялся для стрельбы над пыльным грунтом. На основном участке траектории ТУР летела с превышением над линией визирования цели на 3…5 м. Вывод на линию прицеливания осуществлялся на конечном участке полета за 1,5…2 сек до попадания. Этот режим использовался и для ночной стрельбы – засветка от ракеты не мешала наводчику удерживать перекрестье прицела на цели.

Третий резервный режим предусматривал старт под малым углом возвышения – менее 1° и применялся для поражения целей, внезапно появляющихся в ближней зоне, на удалении менее 1 км.

Испытания проводились на обьекте 447 – переоборудованном Т-64А (обьекте 434) с прицелом 1Г21.

В 1976 г. комплекс управляемого вооружения 9К112 «Кобра» с ракетами 9М112 поступил на вооружение танка Т-64Б (обьект 447А).

Натовские специалисты обозначили новый советский комплекс как АТ-8 SONGSTER.

Комплекс обеспечивал поражение целей с толщиной брони до 700 мм, на дальностях от 100 до 4000 м, а также мог применяться для стрельбы по вертолетам, летящим со скоростями до 300 км/час на высоте до 500 м на дальностях до 4000 м.

Применение ракет обеспечивалось устанавливаемой на танках аппаратурой системы управления огнем 1АЗЗ и лазерным прицелом- дальномером 1Г42. В комплекс управляемого вооружения входила также танковая аппаратура управления 9С461.

В дальнейшем комплекс 9К112 «Кобра» поступил также на вооружение танков с газотурбинными двигателями Т-80Б и Т-80БВ (объектов 219Р и 219РВ).

Обеспечение пехотинца эффективными средствами борьбы с танками долгое время было желанной, но недостижимой целью изобретателей и конструкторов многих стран. Связки гранат, бутылки с «коктейлем Молотова», да и противотанковые ружья были скорее средствами отчаянного героического самопожертвования, нежели обычным оружием. Только в середине Второй мировой войны развитие кумулятивных боевых частей позволило пехоте обрести по-настоящему эффективные средства борьбы с танками – «базуки» и «фаустпатроны». В послевоенные годы это направление обрело в нашем Отечестве должное развитие в виде семейства реактивных противотанковых гранатометов. Однако, как и их зарубежные предшественники, советские РПГ обладали существенным недостатком – небольшой дальностью прицельного выстрела, обусловленной малой скоростью и отсутствием управления.

Появившиеся в пятидесятые – шестидесятые годы противотанковые управляемые ракеты первого поколения обладали достаточной дальностью, но по массогабаритным характеристикам и стоимости могли использоваться только специальными подразделениями, включенными в состав полкового или батальонного звена армейской структуры, что не всегда обеспечивало требуемую гибкость боевого применения. С появлением ПТУР второго поколения создались предпосылки для создания достаточно простых и малогабаритных комплексов ротного звена. Работа над новым комплексом 9К115 «Метис» с максимальной дальностью порядка одного километра была поручена коллективу тульского Конструкторского бюро приборостроения во главе с А Г. Шипуновым, который реализовал в новой ракете большинство технических решений, хорошо зарекомендовавших себя в ранее созданных комплексах «Фагот» и «Конкурс».
