Расположенные под неподвижными частями крыла воздухозаборники двигателей снабжены подвижными конусообразными телами. Управление воздухозаборниками осуществляется автоматически в зависимости от числа М.

На самолете были установлены два ТРДЦ Пратт-энд-Уитни TF-30P-1 взлетной тягой по 8165 кг без форсажа и 13 600 кг с форсажом Двигатель имеет коэффициент двухконтурности 1,3. Двигателями TF-30P-1 оснащались прототипы и первые 30 серийных самолетов F-111 А. Сопла – эжекторного типа. Запуск двигателя производится с помощью сжатого воздуха, подаваемого от внешнего источника. Запуск второго двигателя – за счет отбора сжатого воздуха от компрессора работающего двигателя Предусмотрена возможность запуска ТРДДФ от порохового стартера. Двигатели крепятся к Т-образной балке, являющейся основным силовым элементом конструкции планера. Демонтаж двигателей осуществляется с помощью встроенных лебедок через большие люки в нижней поверхности фюзеляжа.

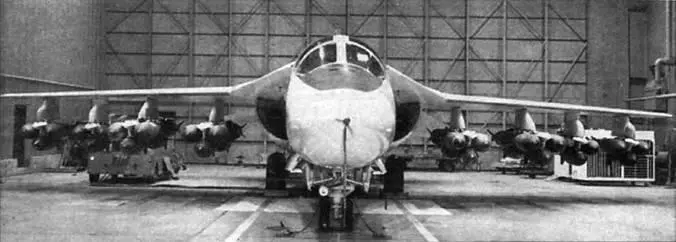

Опробывание размещения максимальной бомбовой нагрузки на F-l 1IA

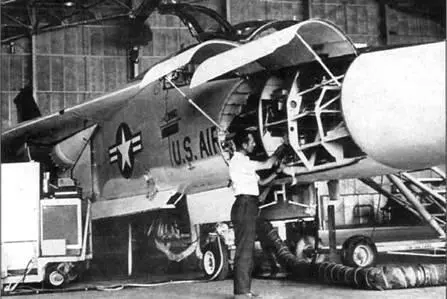

Вид на отсеки бортового оборудования

Топливо размещается в баках-отсеках консолей крыла, баке-отсеке киля и в двух фюзеляжных баках (в средней части фюзеляжа и в хвостовой над отсеком двигателей). Общая емкость внутренних баков 19 050 л. На пилонах под крылом предусмотрена возможность подвески шести дополнительных топливных баков емкостью по 1700 или 2270 л. Штуцер централизованной заправки внутренних баков расположен перед воздухозаборником левого двигателя На верхней части фюзеляжа за кабиной экипажа находится штанга топливоприемника системы дозаправки в воздухе. Через топливоприемник возможна заправка самотеком. Один из конструкторов заметил' «Топливо но планере всюду, где объемы не заняты экипажем, двигателями, вооружением или оборудованием».

Два электрогенератора мощностью по 60 кВт приводятся от двигателей (один двигатель – один генератор).

Гидросистема состоит из двух автономных подсистем с двумя гидронасосами, приводящимися от двигателей.

Отсек вооружения расположен в фюзеляже между носовой и основными опорами шасси Длина отсека 4,9 м Для подвески вооружения на F-111A имелось шесть пилонов – четыре внешних неподвижных, рассчитанных на использование только при установке крыла в положение минимальной стреловидности (при увеличении угла стреловидности пилоны сбрасывались вместе с нагрузкой) и два внутренних подвижных. Внутренние пилоны поворачиваются при изменении стреловидности крыла, оставаясь параллельными набегающему потоку воздуха.

Модификации F-111А и F-111В были унифицированы на 84%. Флотский вариант имел более короткую носовую часть фюзеляжа (кроме того, в стояночном положении носовая часть фюзеляжа для уменьшения габаритов при размещении на авианосце отклонялось вверх), носовую опору шасси с колесами меньшего диаметра и пневматики всех колес с более высоким давлением. К консолям крыло на F-111В крепились законцовки длиной по 1,07. Более длинное крыло при установке в положение максимальной стреловидности образовывало вместе со стабилизатором квазитреугольное крыло. Основное различие между модификациями заключалось в составе бортового электронного оборудования. С точки зрения БРЭО F-111A и F-111B вполне можно считать разными машинами. Так, оба варианта были оснащены инерциальными системами фирмы Литтон, но они выполнялись в различных вариантах.

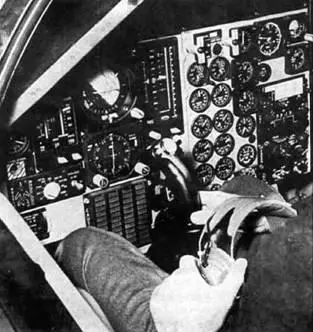

Место командира в кабине F-l 11

Шеф-пилот фирмы Дженерал-Электрик Вэп Прап в кабине F-l 11

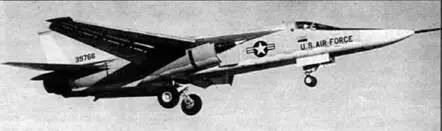

Первый взлет F-111

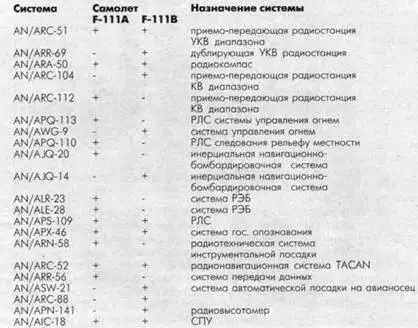

Интеграцию электронного борта самолета F-111А проводила фирма Аутонетикс. Комплект БРЭО получил обозначение Mk.l. Особенность системы являлось наличие двух, фактически трех, радиолокаторов – РЛС Дженерал Электрик AN/APQ-113 и двухканальной РЛС Тексас Инструменте AN/ APQ-110.

Радиолокатор Дженерал Электрик AN/APQ-113 служит для поиска и сопровождения воздушных целей, кроме того он имеет «навигационный» режим картографирования местности.

В состав РЛС AN/APQ-110 входят две параболических антенны диаметром по 203 мм, два приемника, два передатчика и два блока обработки сигнала. Основное назначение станции – обеспечение полета с огибанием рельефа местности. Одновременная робота двух каналов РЛС позволяет летчику пилотировать самолет в комбинированном режиме следования рельефу местности (автоматически) и огибания препятствий по курсу (вручную). Кроме того, один из каналов РЛС AN/ APQ-110 может работать в режиме картографирования (дублируя работу РЛС AN/APQ-113) или определения дальности до выбранного наземного объекта параллельно работе другого в режиме следования рельефу местности.

Антенны всех трех радаров размещены в носовой части фюзеляжа под радиопрозрачным обтекателем. Большая по площади антенна РЛС AN/APQ-113 установлена над антеннами РЛС AN/APQ-110. Сигналы от РЛС подаются на автопилот, которые при роботе в режиме следования рельефу местности осуществляет управление самолетом по крену и тангажу без вмешательства летчиков.

Истинная высота полета контролируется двумя радиовысотомерами Ханиуэлл AN/APN-167. В полете с включенным автопилотом при уменьшении высоты до критической, радиовысотомеры автоматически переводят самолет в набор высоты.

Ядром бортового комплекса F-111В являлась система управления оружием AN/AWG-9, включавшая инфракрасный пеленгатор и мощную РЛС обнаружения и сопровождения воздушных целей. Различалось и вооружение класса воздух-воздух для обоих вариантов F-111: ракеты «Феникс» на флотском варианте и перспективные YP «Кондор» (до серийного производства не доводилась) на сухопутном.

Впервые F-111А оторвали от земли летчики-испытатели фирмы Дженерал Дайнемикс Ричард Л. Джонсон и Вэл Прал. Полет состоялся 21 декабря 1964 г. на авиабазе Карсуэлл. Гордость американского авиапрома в полете предстояло сопровождать пяти самолетам – двум Т-33, двум Т-38 и одному F-106. Взлет прошел блестяще, но через 15 минут полета на высоте 3000 м летчики не смогли убрать закрылки из- за заедания замка. Вместо положенного по заданию часа, полет продолжался всего 24 минуты. На посадке пришлось поволноваться наземным службам – за F-111А тянулся шлейф дыма. К месту посадки срочно вызвали вертолет НН-43В с противопожарным оборудованием. Как выяснилось после посадки, никакого пожара не произошло, просто из тормозной системы шасси выбивало избыток нагревшегося масла. Зо первым полетом прототипа наблюдали не только представители командования ВВС США, но и маршал авиации Вэлстоун Хэнкок – начальник штаба Королевских ВВС Австралии.
