Для летной отработки планируется подготовить двигатели диаметром 0,4 м. Среди кандидатов на подряд называются фирмы Rolls-Royce USA и Williams International (окончательный выбор NASA планировало сделать в 2003 г.).

К натурным испытания малых моделей двигателя намечается приступить в 2009-10 гг. Возможно, этими силовыми установками будут оснащаться экспериментальные аппараты Х-43В. Для обеспечения полетов данного изделия потребуется четыре двигателя.

Полномасштабный турбопрямоточный двигатель может быть создан и испытан после 2018 г.

Тяга в импульсных двигателях дискретно производится за счет ударной волны, производимой микровзрывом в камере сгорания. Различаются детонационные двигатели двух типов: воздушно-реактивные с потреблением атмос- ферного кислорода PDE (Pulse Detonation Engine) и ракетные PDRE (Pulse Detonation Rocket Engine).

Силовые установки первого типа, работающие на углеводородном горючем, способны эффективно функционировать начиная от момента взлета до скоростей М=3-4, что делает их особенно привлекательными для использования в составе боевых крылатых ракет. Двигатели PDRE предназначаются в основном для космических полетов Цикл функционирования подобных установок предусматривает выполнение пяти основных операций:

– подачу в камеру сгорания компонентов топлива и образование рабочей смеси,

– срабатывание детонирующего устройства (по аналогии с автомобильной свечой зажигания),

– распространение ударной волны вдоль камеры сгорания со скоростью несколько тысяч метров в секунду (для обычного ЖРД этот параметр оценивается на два порядка ниже),

– выброс продуктов горения,

– восстановление исходного давления в камере сгорания перед подачей компонентов топлива.

Наиболее сложными проблемами эксплуатации таких двигателей является обеспечение именно детонации топлива, а не его скоростного горения. Наибольшую значимость при этом приобретают стехиометрический состав топлива, размер капель компонентов и локальный коэффициент перемешивания.

Основными преимуществами импульсных детонационных двигателей считаются:

– высокие экономические показатели. Удельный импульс ракетных двигателей на 5-10% выше, чем у криогенных ЖРД; расход топлива у импульсных двигателей с потреблением атмосферного кислорода на 30-50% меньше, чем у ВРД,

– простота конструкции и, соответственно, высокая надежность. Компоненты топлива подаются в камеру сгорания при низком давлении, что позволяет отказаться от использования турбонасосных агрегатов и усиленных трубопроводов (некоторого упрочнения потребует лишь камера сгорания, поскольку при микровзрыве давление в ней увеличивается в 18-20 раз),

– низкие затраты на производство. По удельной стоимости единицы тяги импульсные двигатели примерно в четыре раза дешевле обычных ТРД (55 долл за 1 кг тяги против 220 долл./кг),

– каскадность изменения уровня тяги (практически мгновенные выход на рабочий режим и останов двигателя),

– широкие возможности по дросселированию тяги.

Ведущие позиции по разработке импульсных детонационных двигателей занимает специализированный центр Seattle Aerosciences Center (SAC), выкупленный в 2001 г. компанией Pratt and Whitney у фирмы Adroit Systems. Большая часть работ центра финансируется ВВС и NASA из бюджета межведомственной программы Integrated High Payoff Rocket Propulsion Technology Program (IHPRPTP), направленной на создание новых технологий для ракетных двигателей различных типов (данная программа является своеобразным аналогом проектов IHPTET и VAATE).

В общей сложности начиная с 1992 г. специалистами центра SAC осуществлено свыше 500 стендовых испытаний экспериментальных образцов двигателей различных типов. В феврале 2000 г. на технической базе Лаборатории AFRL фирма провела серию запусков шестикамерного двигателя PDRE, работающего на газообразном кислороде и водороде. Компоновкой этого двигателя предусмотрено кольцевое расположение камер сгорания, длина которых составляла 90 см, а диаметр 2,5 см.

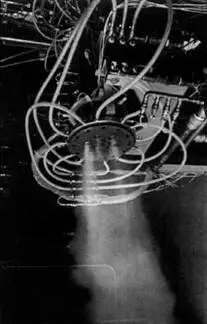

Испытания шестикомерного импульсного двигателя PDRE

В ходе испытаний, продолжительность которых составляла 10-30 с, детонация топлива в каждой камере проводилась с периодичностью 0,01 с. Ток кок микровзрывы в камерах выполнялись последовательно, то общая частота импульсов двигателя достигала 600 Гц, что позволило обеспечить высокую стабильность основных характеристик изделия.

Кроме того, в ходе нескольких запусков фирма провело испытания двух типов сопел. В проектном отношении этот элемент является одним из самых сложных узлов двигателя, так как требуется подобрать оптимальную форму для нескольких режимов работы: сверхзвукового, дозвукового, а также режима «запирания» сопла, в условиях которого будет производиться заполнение камеры сгорания компонентами топлива.

Работы по импульсным двигателям PDE с потреблением атмосферного кислорода Центр SAC ведет по заказу ВМС. В начале 2003 г. состоялись стендовые испытания опытной модели пятикамерной установки данного типа. В ходе состоявшихся запусков при скорости набегающего потока М=2,5 изделие, использующее в качестве горючего этилен, развило тягу 226-272 кг.

Конечной целью проекта является создание противокорабельной ракеты с крейсерской скоростью полета М=2,5-4 на высоте 12,2 км и дальностью действия 1300-1500 км. Согласно техническому заданию, летные испытания опытной модели изделия с экспериментальным двигателем PDE должны состояться в 2006 г., чтобы спустя четыре года принять систему на вооружение.

Кроме того, детонационные двигатели могут стать составным элементом комбинированных установок различных типов, например, использоваться в качестве форсажной камеры ТРДД.

Учитывая сложность программы, специалисты ВМС привлекли к ее реализации практически все организации, занимающиеся детонационными двигателями. Кроме компании Pratt and Whitney в работах принимают участие Исследовательский центр United Technologies Research Center (UTRC) и фирма Boeing Phantom Works.

Представленное описание основных направлений работ, выполняемых в США с задачами качественного улучшения технико-эксплуатационных характеристик двигательных установок высокоскоростных летательных аппаратов, позволяет сделать следующие обобщения.

Во-первых, планомерно проводятся работы по обновлению элементной базы уже существующих традиционных силовых установок – газотурбинных и жидкостных двигателей; при этом соответствующие проекты рассчитаны на десять-пятнадцать лет.

Во-вторых, подготовка технологий для наиболее перспективных двигателей типа СПВРД осуществляется различными военными и гражданскими ведомствами при активном взаимодействии их научно-исследовательских организаций. В то же время следует отметить, что проекты, ориентированные на более отдаленную перспективу и связанные, как правило, со значительным техническим риском (например, разработка водородных СПВРД, импульсных двигателей), большей частью выполняются NASA. Ежегодно на разработку гиперзвуковых технологий агентство тратит около 130 млн долл.
