Схема сборки аэросаней ОСГА-4 из техописания,составленного И.Н. Ювенальевым.

И.Н. Ювенальев возле аэросаней конструкции С. В. Коростылева.

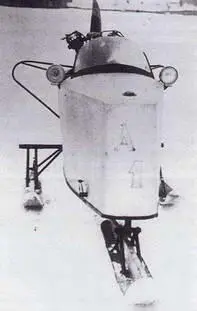

Аэросани А-1.

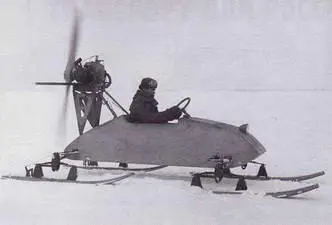

Аэросани А-4 (ОСГА-4).

Несмотря на ряд положительных качеств, аэросани Маслова были удостоены лишь поощрительной премии, так как не соответствовали условиям конкурса, т.е. были непригодны к постройке силами низовых ячеек и требовали применения дефицитных материалов. В 1938 г. Ф.М. Мас- лов построил еще одни аэросани с мотоциклетным мотором, отличавшиеся от предыдущих моделей габаритами и архитектурой корпуса, в частности, наличием закрытой кабины.

Поощрительной премией также были отмечены аэросани П.Ф. Торопова постройки общества «Динамо» Иваново-Вознесенска и ВАМБ, собранные в Нижнем Новгороде.

Условиям конкурса наиболее полно отвечали конструкции аэросаней Шишкина и Валединского, удостоенные первой премии, и Распопова, получившие вторую премию. Остальные конструкции по различным причинам не получили положительных оценок комиссии. Результаты конкурса 1929 г. широко освещались в прессе, а чертежи аэросаней Шишкина и Валединского были изданы «Автодором» для рассылки в регионы по цене 15 рублей за комплект.

В феврале 1932 г. в ходе пробега Москва – Ногинск – Орехово-Зуево – Егорьевск – Коломна – Москва прошли испытания аэросани А-1, спроектированные С.В. Коросты- левым в ЗиМВТ. Они имели колею 1300 мм, длину 3755 мм, базу 2055 мм и оснащались мотором «Блэкберн» мощностью 18 л.с. с воздушным винтом диаметром 1300 мм. Испытания прошли успешно, и доработанные А-1 с мотором НАМИ-1 под маркой А-4 (ОСГА-4) были приняты к серийной постройке в ОСГА «с целью использования для НКСвязи по обслуживанию письмоносцев в деревне и для обслуживания сверхударного строительства Балхашстроя» [ 5*] .

Аэросани А-4 имели предельно простую, даже примитивную конструкцию, пригодную к постройке силами колхозных мастерских или даже отдельных энтузиастов. Для их изготовления использовался своеобразный вариант плазово-шаблонного метода. На листе фанеры выполнялся чертеж бортовой секции, затем на любой горизонтальной плоской поверхности (хоть на полу помещения) производилась сборка каркаса, к которому крепилась обшивка. Затем с помощью шпангоутов и распорок бортовые секции скреплялись в корпус аэросаней. Изящная форма аэросаней со слегка выпуклыми бортами достигалась незначительным изгибом боковых секций при сборке за счет большей ширины шпангоутов в средней части корпуса машины.

5* Вместо «письмоносцев» аэросани поступили в МВО: одни ОСГА-4 передали управлению АБТ частей округа, другие – военной школе автотехников. Всего же в ОСГА собрали семь аэросаней этого типа.

Аэросани РФ-7 первого варианта на целине.

Аэросани РФ-7 с доработанной винтомоторной группой.

Аэросани РФ-7 с доработанной винтомоторной группой. Вид сзади.

Аэросани имели простейшую подвеску на резиновых шнуровых амортизаторах. Управление аэросаней было тросовое, что позволяло, несмотря на сравнительно грубое исполнение, избежать люфтов и обеспечить необходимую регулировку. Для изготовления передней подвески требовалось незначительное число труб из низкокачественной стали и минимум сварки. Потребность во фрезерных и токарных работах почти вовсе отсутствовала, так как при необходимости все детали аэросаней могли быть изготовлены вручную. Фактически единственным конструктивно сложным элементом аэросаней являлся воздушный винт. Срок службы аэросаней определялся качеством сборки и примененных конструкционных материалов.

В предвоенный период И.Н. Ювенальев в Центральном автомотоклубе Советского Союза (ЦАМКСС) издал техническое описание ОСГА-4, что позволило вести их постройку на местах. Число аэросаней, изготовленных таким образом, не поддается даже приблизительному учету.

После начала войны с Германией рассматривался вопрос о постройке, помимо боевых и транспортных аэросаней, также и легких снегоходов с мотоциклетными моторами.

В октябре 1941 г. начальник 7-го Управления ГАБТУ военинженер 1 -го ранга Смирнов утвердил ТТТ на легкие аэросани. В числе прочего предусматривалась установка на одноместных аэросанях с мотоциклетным мотором пулемета с боекомплектом и запасом гранат. Указывалось, что «расположение места водителя, педалей управления и вооружения должно быть запроектировано так, чтобы водитель при движении мог вести наблюдение за впереди лежащей местностью, управлять санями и вести огонь в случае надобности как с хода, так и с места».

Разработка аэросаней поручалась ОКБ НКРФ, в дальнейшем к тематике легких снегоходов подключились НАМИ, ЦКБ ГСДП, Академия БТиМВ и Ирбитский мотозавод. ОКБ НКРФ было поставлено перед очень трудной задачей – создать легкие аэросани с тем же вооружением, что и у тяжелых машин, и с сопоставимым радиусом действия.

Работы по созданию легких аэросаней, получивших обозначение РФ-7, были разбиты на два основных этапа: создание винтомоторной группы (ВМГ) и проектирование собственно аэросаней.

Предполагалась установка многооборотного двигателя М-72, но в этом случае исключалась непосредственная посадка пропеллера на коленчатый вал, поэтому был использован редуктор. При этом с целью снижения веса сняли коробку передач, сцепление и маховик. В качестве передачи использовались шестерни с внутренним зацеплением, хорошо компонующиеся в картере. Питание бензином осуществлялось под давлением.

Корпус аэросаней был деревянный, с набором из лонжеронов, шпангоутов и фанерной обшивкой. Подвеска – четырехлыжная. Кабаны лыж – пружинные, с продольными рессорами[ 6 * ]. Оси подвески – деревянные. Тормоза лыж – штырьевые на задних лыжах. Передние лыжи были выполнены управляемыми.

При испытании ВМГ наблюдались значительные вибрации от инерционных нагрузок, вызванные низкой точностью обработки шестерен передачи. Ввиду применения внутреннего зацепления пришлось отказаться от шлифовки зубьев, кроме того, шестерни имели неравномерный люфт, хотя и были изготовлены на Станкозаводе. Люфты и низкое качество обработки поверхности шестерен вызывали значительные .вибрации конструкции, усугублявшиеся отсутствием маховика, поэтому в ходе испытаний произошло пять поломок вала мотора. Подача топлива под давлением также оказалась неудачной, так как имело место переливание бензина.
