Маршевый однокамерный ЖРД РД- 100 (8Д51) создан в ОКБ-456 под руководством Валентина Гпушко. Компоненты топлива – этиловый спирт и жидкий кислород. Комплекс наземных средств разработан в ГСКБ Спецмаш под руководством Владимира Бармина. Стартовое устройство – стационарный наземный стол. Способ старта – газодинамический (старт осуществлялся за счет маршевого двигателя). Система управления – автономная, инерциальная. Разработана в НИИ-885 под руководством Николая Пилюгина и в НИИ-944 под руководством Виктора Кузнецова. Транспортные агрегаты ракетного комплекса спроектированы Московским КБТМ под руководством Анатолия Гуревича. Установщик ракеты разработан в ЦКБ тяжелого машиностроения под руководством Николая Лейкина. Топливные баки подвесные (ненесущие). Органы управления – воздушные и газоструйные рули. Ракета имеет моноблочную неядерную неотделяемую в полете головную часть. Производство ракет развернуто на Опытном заводе НИИ-88 в Подлипках. Серийное производство ракет Р-1 и двигателей РД-100 было развернуто в ноябре 1952 года на Государственном союзном заводе № 586 в Днепропетровске.

Максимальная дальность стрельбы, км 270

Максимальная стартовая масса, т 13,4

Сухая масса ракеты, т 4

Масса головной части, т 1

Масса боевого заряда обычного взрывчатого вещества, кг 785

Масса топлива, т 8,5

Длина ракеты, м 14,6

Максимальный диаметр корпуса , м 1,65

Тяга маршевого двигателя у земли, тс 27

Тяга маршевого двигателя в пустоте, тс 31

Удельный импульс тяги маршевого двигателя у земли -199 кгс с/кг.

Удельный импульс тяги маршевого двигателя в пустоте, кгсс/кг 232

Время работы маршевого двигателя, с 206

Масса маршевого двигателя, кг 885

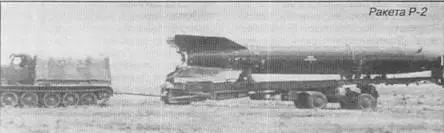

К проекту ракеты Р-2 с вдвое увеличенной дальностью полета Сергей Королев в НИИ-88 приступил в 1948 году (по некоторым данным, разработка начата одновременно с Р-1 14 апреля 1948 года). Летно-конструкторские испытания ракеты на полигоне Капустин Яр начались в сентябре 1949 года. Первый пуск экспериментальной ракеты Р-2Э с целью проверки работоспособности систем будущей Р-2 состоялся 21 сентября 1949 года. Испытательные пуски и доводка конструкции продолжались около двух лет и завершились в июле 1951 года. 27 ноября 1951 года Р-2 была принята на вооружение бригад особого назначения РВГК.

В конструкции этой ракеты Сергей Королев впервые применил головную часть, отделяющуюся от корпуса после завершения активного участка траектории. Это позволило увеличить дальность стрельбы. Снижению массы ракеты способствовало применение несущего бака горючего, выполненного из легких алюминиевых сплавов.

Для увеличения тяги двигателя Валентин Глушко увеличил число оборотов турбины, повысил концентрацию этилового спирта и давление в камере сгорания.

"На базе ряда экспериментальных и расчетных работ в КБ Гпушко разрабатываются мероприятия по модернизации двигателя РД-100. Новый двигатель РД-101 обеспечивал потребную тягу в 37 тс при удельном импульсе тяги 210 кгс с/кг на уровне Земли. Кроме различий в энергетических характеристиках новый, в отличие от двигателя РД-100, имел уменьшенную в 1,4 раза массу, более совершенные пневмогидравлическую и электрическую схемы, па- рогазогенератор с твердым катализатором вместо жидкого… Стендовая отработка двигателя РД-101 велась одновременно с отработкой двигателя РД-100 в 1948-1949 годах. В июне 1950 года были успешно проведены официальные заводские испытания двигателя РД-101". (Однажды и навсегда… Документы и люди о создателе ракетных двигателей и космических систем академике Валентине Петровиче Глушко. – М.: Машиностроение, 1998. С. 452).

Комплекс наземного оборудования разработан в ГСКБ Спецмаш под руководством Владимира Бармина.

"Одной из главных задач, поставленных в это время В.П.Барминым перед коллективом своего КБ и смежными предприятиями, была задача создания унифицированного комплекса наземного оборудования, обеспечивающего подготовку к пуску и пуск как ракеты Р-1, так и ракеты Р-2… Это позволило В. П. Бармину выйти к заказчику и разработчику ракетного комплекса с предложением о создании унифицированного комплекса наземного оборудования для этих ракет. Такое предложение было одобрено и принято, что нашло свое отражение в Постановлении правительства от 14 апреля 1948 года". (Корнеев Н.М., Неустроев В.Н. Генеральный конструктор, академик Владимир Павлович Бармин. Основные этапы жизни и деятельности. М., 1999. С. 34).

Установщик ракет на стартовый стол разработан в ЦКБ тяжелого машиностроения.

"Установщики типа лафетов 8У22, 8У24 (для ракет Р-1 и Р-2 – прим. авт.) имели ряд недостатков. К эксплуатационным трудностям можно отнести большое количество ручных операций, требующих значительного количества обслуживающего персонала (расчет стартового отделения состоял из 11 человек)… Также большие проблемы вызывала ненормальная работа сложной по кинематике ходовой части лафета при движении по грунтовым дорогам и бездорожью. Кроме того, на боевой расчет возлагалась большая ответственность одевания на ГЧ вертикально стоящей ракеты съемной поворотной площадки обслуживания. При неосторожном проведении этой операции не исключена была возможность задевания опорным кольцом площадки за взрыватель ГЧ, расположенный на вершине ее конуса, со всеми вытекающими отсюда последствиями". (Леонтенков А.А., Васильев Г.Ю., Кондаков В.И. и др. ЦКБТМ 50 лет. Наземное оборудование/ Под. ред. докт. техн. наук профессора В.Н.Кобелева. М., 1997. С. 18-19). С целью повышения точности стрельбы коллектив под руководством главного конструктора Михаила Борисенко разработал систему боковой радиокоррекции.

"На ракете применялась комбинированная система управления, включавшая автономную систему стабилизации ракеты и определения скорости и радиосистему боковой коррекции полета ракеты. Назначением последней было уменьшение бокового рассеивания за счет устранения (или хотя бы снижения) параллельного сноса ракеты, к которому применявшаяся автономная система была нечувствительна. Для реализации радиоуправления требовалось размещать за стартовой позицией две РЛС, контролировавших нахождение ракеты в плоскости стрельбы. Это усложняло эксплуатацию и боевое применение комплекса". (Межконтинентальные баллистические ракеты СССР (РФ) и США. История создания, развития и сокращения/Под. ред. Е.Б.Волкова. – М.: РВСН, 1996. С. 60). Применение системы радиокоррекции уменьшило рассеивание боеголовок. Тротиловый заряд увеличенной массы создавал при взрыве зону сильных разрушений площадью 950 м 2 .
