Об особенностях конструкции этого КП рассказал мне Александр Леонтенков:

"Для первых отечественных межконтинентальных баллистических ракет были созданы подземные КП так называемого котлованного типа. Степень их защищенности от поражающих факторов ядерного взрыва была невелика, и это сводило на нет усилия конструкторов ракетных шахтных пусковых установок по их защите: при поражении командного пункта ядерным взрывом уцелевшие более защищенные ракетные установки не могли произвести пуск из-за нарушения управления. Строились котлованные КП долго – до трех лет, так как все оборудование монтировалось на месте строительства.

Военных не устраивали существующие КП, и главный заказчик – командование Ракетных войск стратегического назначения – объявил конкурс на лучший проект. Нашей организации удалось выполнить одно из главных требований заказчика о размещении командного пункта не в котловане, а в шахтной установке, подобной ракетной, с более высокой степенью защиты.

Такое конструктивное решение позволяло также производить монтаж и испытания оборудования не на стройплощадке, а на заводе-изготовителе. Это привело к сокращению сроков строительства в три раза.

После победы нашего проекта в конкурсе мы стали головной организацией по разработке командных пунктов. К моменту создания наш унифицированный КП был предназначен для управления ракетными комплексами PC-10, РС-20А, PC- 16А, позже – PC-18, РС-20Б и их модификациями.

После введения ограничений на строительство новых шахтных пусковых установок американцы обратили внимание на то, что количество ШПУ в СССР превышает обусловленное договором. Наша сторона заявила, что превышение объясняется наличием шахтных КП. Тогда американцы устами государственного секретаря и помощника президента по национальной безопасности Генри Киссинджера попросили нас доказать, что это действительно шахты КП, а не ракетные. Мы представили им перечень, на основа нии которого можно было бы отличить шахты командных пунктов от шахт ракетных с помощью средств их национальной разведки. Американцы, убедившись в том, что СССР не нарушает договор, приняли наши доказательства, однако сделали замечание о том, что при желании наша страна может заменить в шахтных установках КП на ракетные ПУ. В то время ничего, кроме вежливых замечаний, американцы сделать не могли. Мы вежливо приняли их замечания к сведению и продолжали заниматься шахтными КП.

Практически же переоборудование КП на ПУ было невозможно из-за необходимости больших материальных затрат.

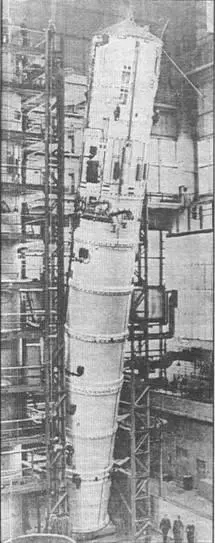

При разработке унифицированного КП был использован целый ряд изобретений, оригинальных технических решений, уникальных технологий. О некоторых, пожалуй, можно сказать в общем виде.

К одному из интересных решений относится новая система амортизации пластического типа. Она защищает КП от сейсмического воздействия ядерного взрыва.

Работоспособность этой системы амортизации подтвердили специальные испытания, проведенные в семи- десятых-восьмидесятых годах на Семипалатинском полигоне. Шахтный КП выдержал воздействие, имитирующее ядерный взрыв.

Можно вспомнить также историю создания аккумулятора холода, который должен обеспечить теплосьем с работающего оборудования командного пункта после ядерного взрыва.

Много споров было вокруг идеи создания защищенных антенн командного пункта, автоматизации процессов управления командным пунктом и пусковыми установками. Все эти вопросы были успешно решены".

В ЦКБТМ разработаны установщик и защитное устройство. Конструкция установщика позволяла поднимать транспортно-пусковой контейнер с

ракетой большего веса. Защитная крыша имела ряд особенностей. При открывании приподнималась одна сторона крыши, взламывая возможный завал. Далее крыша поворачивалась вокруг своего приподнятого положения и открывала шахту."

МБР УР-100К

На боевое дежурство было поставлено 420 шахтных пусковых установок МБР УР-100К. Ракеты несли боевое дежурство до конца 1990-х годов, после чего были сняты с вооружения.

УР-100К – двухступенчатая межконтинентальная баллистическая ракета для ШПУ ОС. Оснащена РГЧ с тремя боевыми блоками. Разработана в ЦКБ машиностроения под руководством Владимира Челомея и в филевском Филиале № 1 ЦКБМ под руководством Виктора Бугайского. Проектирование начато в 1967 году. Летно-конструкторские испытания на полигоне Байконур завершены в 1971 году. Комплекс принят на вооружение 28 декабря 1972 года.

Унифицированный командный пункт шахтного типа создан в ЦКБТМ под руководством Николая Кривошеина и Бориса Аксютина. Автономная система управления разработана в НИИ-944 под руководством Виктора Кузнецова.

Максимальная дальность стрельбы, км 12 000

Стартовая масса ракеты, т 50,1

Масса топлива, т 45,3

Длина ракеты, т 19

Максимальный диаметр корпуса,м 2 Масса ГЧ, кг 1 200

По данным НПО машиностроения, разработка МБР УР-100У была начата в ЦКБ машиностроения под руководством Владимира Челомея и в филевском Филиале № 1 ЦКБМ под руководством Виктора Бугайского 19 августа 1970 года.

В 1969 году был проведен конкурс на создание лучшей ШПУ для ракет Челомея. Конкурс выиграл Филиал № 2 ЦКБМ (ныне – ГНИП "ОКБ Вымпел"). Главному конструктору филиала Владимиру Барышеву удалось создать ШПУ повышенной защищенности и контейнер оригинальных конструкций. Они обеспечивали надежную защиту всего ракетного комплекса.

Вот что рассказал мне генеральный директор и генеральный конструктор Государственного научно-инженерного предприятия "ОКБ Вымпел" Дмитрий Драгун:

"Победе в конкурсе предшествовала длительная проектная, опытно-конструкторская, исследовательская и экспериментальная работа. Созданная система амортизации не имеет аналогов в мире и защищена более чем пятьюдесятью авторскими свидетельствами и патентами.

При разработке комплексов были решены вопросы отработки газодинамических процессов старта и тепловой защиты конструкции транспортно-пускового контейнера с целью обеспечения безаварийного старта ракеты в условиях высоких газодинамических и тепловых нагрузок, вопросы ампулизации заправочных магистралей, слива компонентов топлива, герметичности. Решены проблемы обеспечения температурно- влажносгного режима, решены задачи защиты от воздействия факторов ядерного взрыва. Для отработки параметров амортизации и подтверждения стойкости стартового оборудования филиалом создан и установлен в ЦКБ машиностроения универсальный ударный стенд, не имевший аналогов. Шахты повышенной защищенности имели мощный железобетонный ствол, аппаратурный отсек и поворотную крышу".
