Фактически же самолет-эталон, полностью аналогичный машинам первой серии, появился только в середине мая 1934 г. Задержка была связана с отсутствием ряда агрегатов новой мотоустановки, только осваивавшихся заводами-поставщиками, в частности, водомасляных радиаторов. Затем последовали повторные заводские испытания, основной целью которых являлась отладка винтомоторной группы.

Серийные ТБ-3 с моторами М-34Р (первым являлся самолет №22451) имели целый ряд отличий от опытной машины: костыль заменили хвостовым колесом, заполненным пенорезиной (гусматиком), ликвидировали входную дверь на правом борту (теперь экипаж пользовался входным люком снизу в носовой части), сняли коки винтов, ввели триммер на руле направления, после чего компенсирующий механизм стал уже не нужен, сняли первую верхнюю турель Тур-5. На центроплане появились люки со ступеньками для вылезания на крыло, ведущие из довольно просторного тоннеля, по которому механики могли подобраться к моторам. Раньше оба верхних стрелка размещались на откидных сиденьях. Теперь сиденье осталось одно, оно не складывалось и было меньше по размеру. Существенно модифицировали оборудование самолета: поставили авиагоризонт, фотоаппарат Поттэ 1Б (созданный еще в Первую мировую войну) заменили на более современный АФА-15, установили линию электропневматической почты системы Агафонова между штурманом и радистом. Электрогенераторы сперва сместили к левому борту, а позднее предусмотрели их уборку в фюзеляж. На левом среднем двигателе смонтировали еще один электрогенератор типа ДСФ-500. Теперь ток поступал в сеть не только в полете. Усовершенствовали систему отопления кабин от выхлопных газов двигателей, причем из-за доводки этого устройства дважды меняли форму выхлопных коллекторов.

Существенно изменилось бомбовое вооружение. Вместо старых балок Дер-13, Дер-15 и Дер-16 установили на тех же местах новые Дер-23, Дер-25 и Дер-26 (их приняли на вооружение в марте 1934 г.). Подкрыльные Дер-23 по конструкции моло отличались от Дер-1 3, а вот подфюзеляжные Дер-25 и Дер-26 по сравнению с предшественницами сильно укоротили, что дало возможность использовать кассеты Дер-9 без снятия бомбодержателей наружной подвески. Комплектация Дер-9 тоже изменилась. Если раньше на самолете стояли четыре одинаковых Дер-9, каждая с семью замками (всего можно было подвесить 28 бомб), то теперь монтировали две кассеты с семью и две – с шестью замками (бомб всего получалось 26). А главное, все бомбодержатели электрифицировали. Бомбы теперь удерживались замками электропиротехнического типа, срабатывавшими по сигналу от электробомбосбрасывателя ЭСБР-2. Старый механический Сбр-9 оставили как запасной.

ТБ-3 с моторами М-34Р в документах иногда именовали ТБ-3Р. Машины этой модификации выпускались заводом №22 в 1934-35 годах. Выпуск самолетов сдерживался нехваткой турелей, радиаторов, бомбосбрасывателей; субподрядчики поставляли некондиционные тормозные колеса. Тем не менее из 150 заказанных на 20 декабря 1934 г. завод закончил сборку 131 ТБ-3Р, из них 109 уже облетали. Но сдали значительно меньше – 55, поскольку военная приемка не пропускала недоукомплектованные самолеты. Доходило до того, что с уже облетанного бомбардировщика снимали винты, чтобы поставить на вышедшую из цеха машину. С ноября 1934 г. по март 1935 г. на заводе №22 забраковали около 400 полученных водяных радиаторов.

В итоге положение привлекло внимание НКВД. 27 декабря 1934 г. уполномоченный госбезопасности докладывал: «…находятся законсервированными около 120 самолетов ТБ-3 М-34Р, из коих I 18 стоят на заводском аэродроме».

В январе 1935 г. на ТБ-3Р начали перевооружать две эскадрильи 2-й тбаб на аэродроме Едрово в Ленинградском военном округе. К 1 февраля там находился 31 бомбардировщик этого типа. Но освоение новой техники большого удовольствия не доставило. У самолетов сразу же начали отваливаться хвостовые колеса – проявилась слабость вилки. Так называемый паук крепления отрывался от обшивки и 15-го шпангоута. Подобные случаи происходили и в других воинских частях, получивших новые машины. В Подмосковье произошли четыре поломки подряд: одна – 25 февраля, другая – 1 марта (при этом разрушились и кронштейны крепления киля у колонки), а 4 марта – сразу на двух бомбардировщиках авиабригсды Военно-воздушной академии. В последней началась повальная проверка хвостового оперения новых ТБ-3, и обнаружились деформации обшивки, выпучивание задней стенки киля.

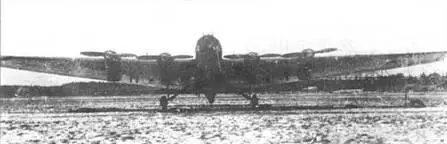

ТБ-3 4М-34Р. Госиспытания, декабрь 1933 г.

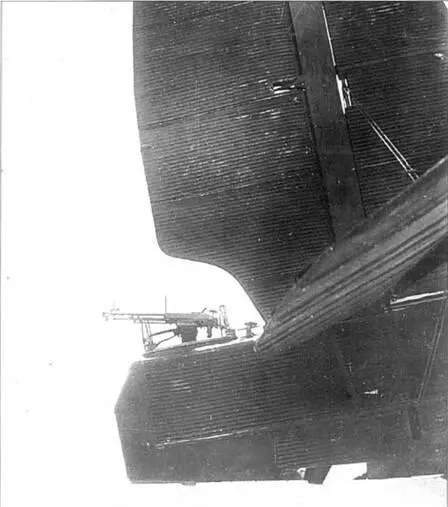

Кормовая турель самолета ТБ-3 4М-34Р №2220.

5 марта специальная комиссия обследовала все ТБ-3Р, сданные, но еще не отправленные с завода. Из 27 осмотренных повреждения нашли на 16. УВВС запретило полеты во всех трех бригадах, успевших получить новую технику – в Кречевицах, Едрово и на базе академии. Приостановили приемку самолетов на заводе и перегонку в части уже сданных.

К ответу призвали ЦАГИ. Прибывшему на завод В.М.Петлякову пришлось признать ошибочным расчет на прочность узлов вертикального оперения. Оперение усилили. Начали доукомплектовывать другие находившиеся на заводе бомбардировщики. Но ни один из них не удовлетворял жестким требованиям военной приемки. Старший военпред завода писал в Управление ВВС: «Безобразное качество радиаторов на всех самолетах – массовая их течь; трещины в ступицах воздушных винтов, поломка хвостовой части фюзеляжей…; скверная окраска и коррозирование самолетов; трещины в узлах моторам…». Кончилось тем, что за первое полугодие завод №22 вообще не сдал ни одного ТБ-3. Предчувствуя провал, нарком Орджоникидзе еще в марте 1935 г. настаивал на сокращении плана: 52 самолета с моторами М-34РН вместо 130 и 23 с М-34Р вместо 50. С последним УВВС согласилось.

Бомбардировщики вновь пошли в войска. Но неприятности с хвостовым колесом на этом не кончились. В ноябре 1935 г. из 9-й тбаб (Сеща) сообщали, что у двух ТБ-3Р развалился узел крепления амортизатора колеса, а на семи там же нашли трещины, на шести – деформации. Поломки стойки костыльного колеса и конструктивно увязанного с ней 15-го шпангоута массово встречались и в 1936 г.

Но вернемся в 35-й. В ходе освоения ТБ-3Р выявились также трещины моторам и растрескивание втулок винтов, течи радиаторов, быстрое поражение обшивки коррозией, смятие дисков колес, поломки качалок элеронов. В результате этого «букета» дефектов зимняя и частично летняя учеба в авиачастях была сорвана – не столько летали, сколько чинили. Недремлющие работники НКВД докладывали: «…Конструкция самолета Т6-3 М-34Р была явно не доработана и, кроме того, в производстве на заводе №22 – выполнена явно небрежно» (донесение было датировано 2 июля).
