«Фольксваген» с турбонаддувом. Объем двигателя составляет 1,986 л, диаметр цилиндров – 76 мм, ход поршня – 86 мм. Максимальная мощность (86 л.с.) развивается при скорости вращения коленчатого вала 4500 об/мин, максимальное усилие – при 2750 об/мин. Жалюзи радиатора водяного охлаждения выполнены в крыше корпуса. Имеется предпусковой подогреватель. Выхлопная труба выводится с левого борта вдоль надгусеничной полки, снабжена глушителем и решетчатой сеткой, снижающими температуру (а значит, и тепловую сигнатуру) выхлопных газов. В корме машины установлен протектированный топливный бак емкостью 80 л, изготовленный из стеклопластика с прорезиненной тканью, обеспечивающей самозатягивание небольших пробоин. Наполнитель из полиуретановой пены предотвращает взрыв при пробитии бака пулей или осколком.

Трансмиссия ZF ЗНР22 включает автоматическую трехскоростную планетарную коробку передач с гидротрансформатором, двухступенчатый выходной редуктор, дифференциальный механизм поворота типа «Келтрек» с дисковыми тормозами и бортовые редукторы. Трансмиссия дает три скорости при движении вперед и две – назад и вместе с высокой (около 31 л.с./т) удельной мощностью двигателя обеспечивает высокую подвижность и приемистость. С места машина на ровной дороге за 5 с разгоняется до 32 км/ч, за 28 с – до 75 км/ч.

Остановочный ножной тормоз имеет гидравлический привод, стояночный ручной – механический. Опять же, как и в старых танкетках, в «Визеле» широко использованы агрегаты коммерческих машин. Управление движением с помощью полуштурвала немногим отличается от автомобильного, что ускоряет освоение машины экипажами. Быстроразъемные соединения трубопроводов и кабелей позволяют заменить силовой блок в полевых условиях за 15 мин.

Ходовая часть несколько необычна для современной бронетанковой техники. Прежде всего, ее отличает резиновая гусеница «Дилль-Кетте». Резиновая лента армирована стальным кордом (проволокой), воспринимающим тяговые усилия, внутрь ее завулканизированы стальные поперечины, определяющие шаг гусеницы. Внешняя поверхность трака разбита на квадраты для лучшего сцепления с грунтом.

Ранее сплошные резиновые гусеничные ленты подобной конструкции ограниченно использовались на легких транспортных машинах, делались попытки ставить их и на танкетки – американскую «Мармон-Хэррингтон» (1935 г.) и упомянутую французскую VP-90 (1953 г.).

Ходовая часть «Визеля» включает на борт три сдвоенных опорных катка и одинарный поддерживающий ролик. Опорные катки имеют индивидуальную торсионную подвеску, вертикальный ход 170 мм, пружинные буферы рычагов. Направляющее колесо также подвешено на рычаге, для увеличения опорной поверхности опущено на землю – прием, популярный еще в 1930- 1940-е гг. Диаметром оно превосходит опорные катки и имеет вертикальный ход 150 мм. Для облегчения катки выполнены спицованными и не обрезинены. На передних узлах подвески установлены гидравлические амортизаторы.

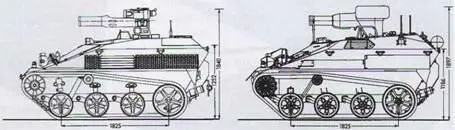

Изменение в конструкции БДМ при переходе от прототипа фирмы «Порше» к серийному образцу «Визель» TOW А1.

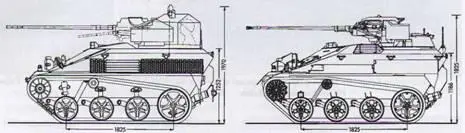

Изменение в конструкции БДМ при переходе от прототипа к серийному образцу «Визель» МК20 А1.

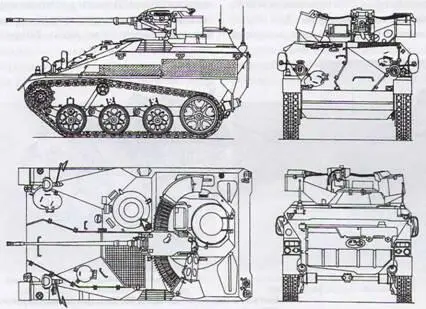

БДМ «Визель» МК20 А1.

БДМ «Визель» TOW А1.

Штампованное ведущее колесо – переднего расположения, зацепление гусеницы – за центральный гребень. Регулировка натяжения производится автоматически специальным механизмом. Длина опорной поверхности гусеницы составляет 1,83 м, ширина колеи – 1,62 м. Такое соотношение (1,13:1) обеспечивает высокую поворотливость, а низкое удельное давление – проходимость. Нормальный радиус поворота – 7,2 м, с применением стояночных тормозов – 4,7 м, при одной заторможенной гусенице поворот производится на месте. По скорости и запасу хода гусеничная бронемашина «Визель» превзошла небронированную колесную «Крака», и уж тем более превосходила ее по проходимости. Малая длина опорной поверхности уменьшает усилия на ленте при повороте и опасность ее скручивания и спадания. Резиновая гусеница облегчает ходовую часть, обеспечивает амортизацию опорным каткам, уменьшает шумность хода, не разрушает дорожное покрытие. Низкая стойкость к боевым повреждениям, видимо, не бралась в расчет, исходя

из особенностей применения машины – в тылу противника и практически «одноразово». Надгусеничные полки дополнены с обоих концов штампованными крыльями и резиновыми грязеотбойниками.

Радиостанция SEL системы SEM 80 (на линейных машинах установлено по одной такой радиостанции, на командирских – по две) работает на штыревые антенны, установленные в корме, при транспортировке они наклоняются вперед. Возможно оснащение БДМ «Визель» радиостанциями общей войсковой информационно-управляющей системы HERGIS. Перед люком механика-водителя установлены три перископических смотровых блока, средний блок может заменяться прибором ночного видения. В передней части корпуса укреплены складные зеркала заднего вида. Впереди установлены фары, рядом с ними на надгусеничных полках – габаритные фонари. Систем защиты от оружия массового поражения не предусмотрено. Ящики ЗИП, маскировочная сеть, буксирный трос и шанцевый инструмент крепятся на правой надгусеничной полке и верхнем лобовом листе. При десантировании и на марше башня или пусковая установка могут укрываться чехлом. Спереди и сзади корпуса имеются буксирные серьги, а по периметру корпуса – узлы крепления машины на средствах десантирования или в грузовой кабине.

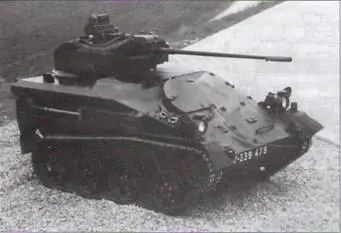

Прототип БДМ «Визель» фирмы «Порше» с 20-мм пушкой Rh 202 на испытаниях.

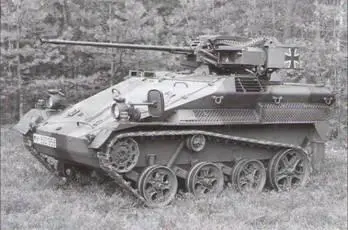

Серийная БДМ «Визель» МК20 А1.

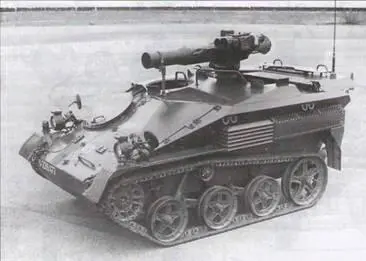

Прототип «Визель» TOW фирмы «Порше».

Монтаж на серийной «Визель» TOW А1 пусковой установки ПТРК «Тоу» с аппаратурой управления и размещение его боекомплекта.
