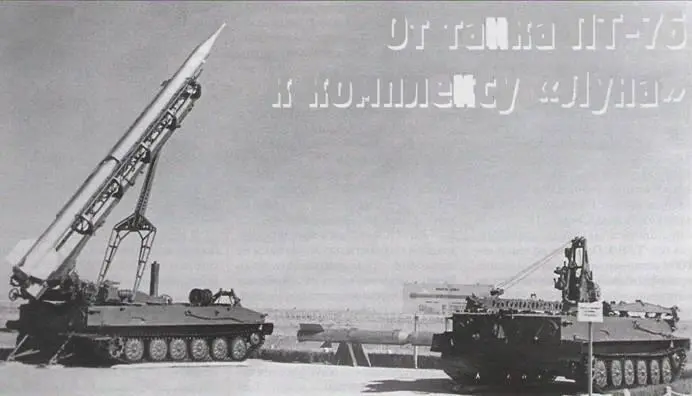

Вверху: первый вариант пусковой установки 2П16 и транспортно-заряжающая машина (ТЗМ) комплекса «Луна» на полигоне Капустин Яр. ТЗМ была исключена из состава комплекса «Луна» по личному распоряжению Н.С. Хрущева.

В начале 1959 г., когда судьба проекта легкого плавающего танка с реактивным оружием была решена (работы были прекращены в связи с неготовностью разработчика системы управления реактивным противотанковым снарядом), я оказался на какое- то время не у «дел».[ 2*]

Руководство тракторного завода (директор В.А. Семенов и начальник ОКБ СТЗ С.А. Федоров) поручили мне (тогда заместителю главного конструктора) возглавить конструкторско-экспериментальные работы по реактивному комплексу «Луна» (2П16) и командно-штабной машине (КШМ) БТР-50ПУ и внедрению этих изделий в серийное производство. КШМ была к тому времени принята на вооружение Советской Армии.

Намного сложнее получилось с работами (конструкторско-экспериментальными) по транспортной части комплекса «Луна». Уже прошли полигонные испытания образцов машин «Марс» и «Луна» (с 30 января по 28 февраля 1959 г.) на Ачинском артиллерийском полигоне Забайкальского военного округа в условиях естественных низких температур.

Результаты испытаний для транспортной части комплекса «Луна» (2П16), выполненной на базе танка ПТ-76, оказались более чем «плачевными». Разрушились главный и бортовые фрикционы, ведомые валы бортовых редукторов, балансиры подвески ходовой части, торсионные валы, опорные катки, зубья траков гусеницы, деформировались детали броневого корпуса и др.

Основной причиной этих дефектов явились грубые технические и конструкторские просчеты, а также ошибки конструкторов, ведущих эти разработки.

Во-первых, вес комплекса (транспортная часть, пусковое устройство, ракета, ЗИП) составляли 18 т против веса серийного танка ПТ-76 – 14 т.

Во-вторых, момент инерции массы машины относительно ходовой части резко возрос за счет высоко расположенных пусковой установки и ракеты при движении машины по местности.

В-третьих, не было выполнено установленное тактико-техническими требованиями ограничение максимальной скорости движения машины до 20 км/ч вместо 40 км/ч для танка ПТ-76.

Кроме того, сказались и жесткие условия испытаний: каменистый грунт, низкие температуры, пересеченный ландшафт местности.

Работы по пересмотру конструкции транспортной машины сильно осложнялись сжатыми сроками. В течение оставшихся восьми месяцев 1959 г. нужно было переработать почти всю конструкцию деталей и узлов трансмиссии и ходовой части, усилить элементы броневого корпуса, изготовить десять единиц комплекса, а первый образец представить на государственные испытания, по результатам которых решался вопрос с принятием комплекса на вооружение Советской Армии.

Был уже март 1959 г. – времени на проведение комплекса всех работ оставалось совсем мало. «Засучив рукава», забыв о времени и отдыхе (выходных днях), группа конструкторов (вернее, целый коллектив) начала поистине беспрецедентные опытно-конструкторские работы.

Хочется вспомнить об основных участниках выполнения этого задания.

По ходовой части всю тяжесть и ответственность несли начальник конструкторского бюро по ходовой части А.В. Шабалин, конструкторы В.И. Колмаков и Ю.И. Челядинова, которые с блеском провели поистине титаническую работу, о которой будет сказано ниже.

2* Подробно о судьбе легкого плавающего танка с реактивным оружием, создававшегося на СТЗ, было рассказано в статье А.Т. Кор- нилина «Тема №5» в «ТиВ» №3/2008 г.

Первый вариант пусковой установки 2П16 комплекса «Луна» на полигоне Капустин Яр. Обратите внимание на шасси самоходной ПУ, в целом аналогичное шасси танка ПТ-76 (отсутствуют поддерживающие катки в ходовой части, появившиеся на серийных пусковых установках).

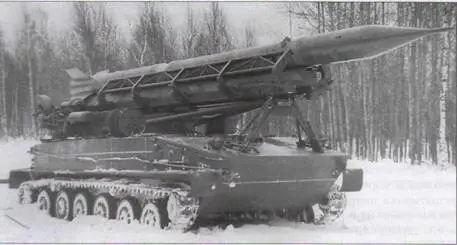

Усовершенствованная пусковая установка 2П16 на испытаниях. Хорошо видны поддерживающие катки, введенные после доработок ходовой части.

По трансмиссии основная нагрузка легла на начальника конструкторского бюро трансмиссии А.В. Кислякова, конструкторов М.П. Шишкину, В.Г. Шустова и В. И. Карпенко.

Много потрудились над усилением корпуса машины начальник конструкторского бюро по корпусу В.Е. Борцов и конструктор И.А. Вариводский. Большую работу провели по расчетам начальник бюро расчетов Г.И. Воронков и его помощники.

Главную задачу, которую мы поставили себе, исходя из весьма сжатых сроков выполнения – максимально сохранить взаимозаменяемость деталей ходовой части и трансмиссии с танком ПТ-76 при обеспечении их прочности и надежности в условиях работы комплекса «Луна».

В детали и узлы трансмиссии были внесены следующие изменения:

– увеличено количество дисков сцепления бортовых фрикционов за счет селективного подбора их по минимальным размерам по толщинам;

– увеличена ширина тормозных барабанов и тормозных колодок бортовых фрикционов;

– заменены марки сталей силовых деталей бортовых передач.

По ходовой части:

– увеличено количество гидравлических амортизаторов до восьми (вместо четырех у танка ПТ-76);

– изменена марка стали балансиров и увеличено поперечное сечение рычагов балансиров;
