Проектировщики СУ-7 выдвигали свои аргументы – у самохода плохая проходимость по местности, и особенно по мостам. Возникает необходимость создания специального тягача, способного вытащить застрявший самоход СУ-7. Требуется создание специальной платформы для его возки по железной дороге. При транспортировке самохода на железной дороге требовалось закрытие встречного движения.

Баллистические данные гаубицы Таблица 87

Рассматривался вариант разборной САУ, перевозимой на трех самоходах: лафет, орудие и основание. Однако представители АУ заявили, что необходимость в разборном самоходе отпадает в связи с планами закупки 210-мм пушки и 305-мм гаубицы на заводе «Шкода». АУ официально прекратило заказ на СУ-7 письмом от 13 ноября 1937 г., в ответ «Большевик» предъявил отчетную калькуляцию на сумму 1 816 443 рубля 90 копеек за изготовление опытного образца. Последнюю точку в деле о СУ-7 поставил 21 апреля 1938 г. Ворошилов в письме к Молотову, где предложил отменить Постановление КО от 13.05.1937 г. по СУ-7.

Описание и данные системы Б-23

Технический проект Б-23 был разработан КБ завода «Большевик» под руководством Магдасиева к ноябрю 1932 года.

Стволы 203-мм пушки, 305-мм гаубицы и 400-мм мортиры имели почти одинаковое устройство. Ствол каждой системы (203-мм, 305-мм и 400-мм) был спроектирован в двух вариантах:

а) скрепленный ствол;

б) ствол со свободным лейнером.

Затворы у всех систем поршневые.

История проектирования гаубицы

В 1930 году в СССР было создано КБ-2, где работали германские специалисты (в основном из фирмы Рейнметалл). Разработка 305-мм гаубицы была включена в план работ КБ-2 уже в начале 1930 года, наряду с другими темами. 29 ноября 1930 г. на заседании КБ Оружобъединения под председательством комкора Уборевича немецкие конструкторы представили эскизный проект 305-мм гаубицы.

Проект был одобрен, и 27 февраля 1932 г. немцы сдали рабочие чертежи гаубицы. В целом это был довольно удачный проект, но по непонятным причинам он не был воплощен в металле. Надо полагать, он оказался нежелательным конкурентом для «Большого триплекса» и, кроме того, АУ взбрело в голову иметь гигантские неразборные системы на «самоходах».

Устройство гаубицы

Ствол скрепленный. Затвор горизонтальный клиновой. Заряжание раздельно-гильзовое. Станины раздвижные типа орудий системы Депора. В боевом положении система в центре (немного ближе к дулу) опирается на круглую плиту, а сзади – на два мощных сошника. Платформы нет. В походном положении система перевозилась на шести основных и четырех вспомогательных повозках.

Данные гаубицы Таблица 86

Калибр, мм………………. 304,8

Длина ствола полная, мм/клб 8200/27

Угол ВН, град………….. -12°; +50°

Угол ГН, град………………. ±30°

Длина отката, мм……… 1500

Сила сопротивления откату, m 12,6

Высота линии отя, м…. 2400

Вес системы в боевом положении, m 45

Максимальный вес повозки, кг 11 500

Клиренс повозки, мм….. 400

Диаметр колес повозки, мм 1200

А. КАРЕВА. В. ШПАКОВСКИЙ

Наверное, вряд ли есть среди любителей истории ИТТ такие люди, которые бы не знали про наш одесский танк-трактор «НИ». Для обороны города требовались танки, танков у нас как всегда не хватало – вот одесситы и решили обвесить имевшиеся у них тракторы броневыми листами и двинуть их на врага. Сказано – сделано! Вы хотите танков? В Одессе их есть!!! Так что импровизированные машины двинулись в бой и, надо сказать, что не без успеха. Куда менее известно, что несколько ранее такие же «самопальные» танки на базе тракторов пытались серийно выпускать в Новой Зеландии…

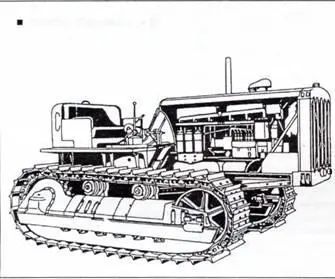

Трактор "Катерпиллер» D8

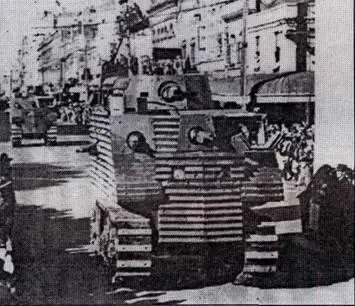

Танк Боба Сэмпла а июне 1940 г.

Причина, почему новозеландцы попытались строить танки на базе тракторов, была даже более чем очевидна. В самом начале второй мировой войны до далеких островов у англичан просто руки не доходили, в то время как угроза японского вторжения нарастала день ото дня! В этих условиях Департамент Общественных Работ Новой Зеландии предложил, а армия заинтересовалась проектом сделать танки на базе тракторов «Катерпиллер» D8.

Строительство прототипа началось в г. Темуке в июне 1940 г. под наблюдением инженера Т.Бекка. Прежде всего, место водителя перенесли влево, а шасси закрыли коробкой из дерева и фанеры. После того, как сверху на машину поставили башню, се высота получилась около 12 футов (3 м 65 см!), что несколько удивило ее создателей, но никак не сказалось на дальнейшей разработке проекта. На этой стадии вооружение на танк не устанавливалось, однако было предложено поставить на него 37-мм пушку, а также несколько установок под пулеметы «Виккерс», «Льюис» или же «Брен».

Армейские специалисты осмотрели машину 16 июня 1940 г. Их также несколько обеспокоила чрезмерная высота получившейся машины, однако они заявили, что готовы принять и такой танк, если на нем будет установлено эффективное действующее вооружение. К середине июля танк-трактор зашили броней и подготовили для следующего осмотра. Пушку в башне разместить не удалось и это очень не понравилось представителям армии, которые начали настаивать, чтобы в этом случае башню с танка убрали вообще. Не особо их радовали и смотровые щели для наблюдения, вместо которых они предложили конструкторам установить перископы. На пересеченной местности танк двигался слишком уж медленно и недостаточно хорошо выбирался из воронок, в связи с чем его ходовую часть было решено переделать, а скорость увеличить до максимально возможной.

Важной проблемой для танка стала броня. Военные настаивали, чтобы она могла защитить танк от попаданий 20 мм снарядов, но такой брони в Новой Зеландии в то время не выпускали, а закупить ее в Австралии было нельзя, поскольку она была нужна самим австралийцам. Кончилось тем, что броню на танк поставили из… рифленого закаленного проката, который выдерживал обстрел из пулеметов «Виккерса».

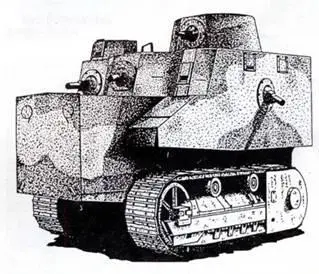

На танк установили новую дополнительную коробку передач и переделали ходовую часть, так что теперь он мог развивать скорость до 15 миль в час (24 км/час). Сам танк при этом несколько удлинили (см. рис., где дополнительные панели корпуса закрашены), зато моторное отделение уменьшилось в длину на целый фут!
