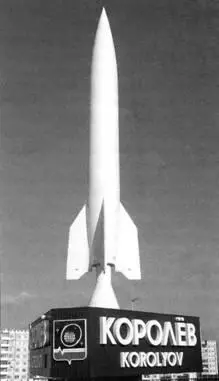

К настоящему времени Р-2 сохранилась в виде как минимум пары музейных экспонатов и памятников. Геофизический вариант ракеты Р-2 длительное время демонстрировался в павильоне «Космос» на ВДНХ, а боевой, укомплектованный некоторыми нештатными элементами от Р-1, находится в зале Военно-исторического музея артиллерии, инженерных войск и войск связи в городе на Неве. Кроме того, макет ракеты Р-2 установлен как обелиск на Ярославском шоссе при въезде в г. Королев – бывший г. Калининград Московской области.

Литература и источники

1. Новоселов В.Н., Финагеев А.П. Эра ракет. – Челябинск, 2006.

2. Феоктистов К.П. Зато мы делали ракеты. – М., 2006.

3. Черток Б.Е. Ракеты и люди. Подлипки. КапустинЯр.Тюратам. -М, 2006.

4. СКБ-385. КБ Машинстроения, ГРЦим. академика В.П. Макеева. – М., 2007.

5. Российский государственный архив экономики. Ф. 298, On. 1, Д. 73.

Виктор Марковский

Стремление решить задачу значительного повышения темпа стрельбы и преодолеть ограничения, накладываемые классической и револьверной схемами, привели к созданию многоствольного автоматического оружия. При этом нашли применение схемы оружия как с неподвижными стволами, так и с вращающимся блоком стволов.

Удачным представителем оружия с неподвижными стволами и обычным циклом автоматики стала двуствольная 23-мм пушка ГШ-23 (АО-9 по номенклатуре НИИ-61, где тогда числились разработчики). Она была создана В.П. Грязевыми А.Г. Шипуновым и принята на вооружение в 1959 г. В этой пушке в одном кожухе устанавливались два ствола и размещались механизмы, обеспечивающие поочередное их заряжание. Автоматика оружия приводилась в движение газоотводным двигателем, в который пороховые газы поступали при выстрелах то из одного, то из другого ствола (за что самими разработчиками система была прозвана «паровозом»). Общий агрегат производил подачу патронов из одной патронной ленты. Вместо популярных ранее реечных систем подачи в устройстве ГШ-23 применили шестеренчатый привод со звездочкой, протаскивающей патронную ленту. Решение, знакомое еще по конструкциям принудительного под-тяга ленты, проявило свои достоинства и при весьма жестких условиях работы современного скорострельного орудия, обеспечивая достаточно равномерное движение ленты. Подтверждением этому явилось практическое отсутствие порывов и заклиниваний ленты при эксплуатации ГШ-23.

Каждый ствол имел свои узлы снижения патрона из ленты в патронник, его досылания, запирания и экстракции гильзы. Механизмы одного ствола были кинематически связаны с механизмами другого ствола с помощью рычагов-коромысел, чередуя работу узлов и подачу между двумя блоками: запирание ствола одного приходилось на отпирание другого, выброс гильзы – на досылание патрона в соседнем. Такая схема позволила несколько упростить кинематику, поскольку ползуны при откате и накате двигались линейно, только вперед и назад, а их перемещение осуществлялось принудительно воздействием газовых поршней, без каких-либо возвратных пружин, в отличие от того же автомата Калашникова. Благодаря этому удалось добиться хорошей динамической уравновешенности автоматики в направлении отката и реализовать высокую надежность работы системы.

В устройстве подачи был использован рычажно-копирный ускорительный механизм досылания, при накате ползуна разгоняющий затвор вместе с удерживаемым его лапками патроном, а на подходе к каналу ствола плавно замедляющий его движение, обеспечивая безударное движение досылаемого патрона.

Еще одним новшеством стало внедрение пиротехнической перезарядки пушки вместо привычной пневмо-перезарядки, передергивавшей затвор подачей сжатого воздуха в случае осечки, задержки или других отказов. Воздух высокого давления выступал при этом в роли «штатных» пороховых газов в пушках с газоотводом либо подавался в специальный механизм перезарядки в системах с откатом ствола, обеспечивая действие кинематики.

Однако арматура воздушной системы с увесистыми баллонами и разводкой воздушных коммуникаций из стальных трубопроводов была громоздкой, изрядно весила и требовала лишних трудозатрат при снаряжении машины (сжатый воздух для пневмо-устройств требовался осушенный, без содержания атмосферной влаги и конденсата, который бы грозил замерзанием и закупоркой ледяными пробками арматуры и пушечных агрегатов; для зарядки системы необходимо было заказать и подогнать на стоянку машину-«воздушку», подсоединить к штуцерам шланги и, соблюдая все меры предосторожности работы с давлением за 200 атмосфер, закачать баллоны до положенного уровня).

Вместо них теперь использовался компактный пиротехнический узелкассета, снаряжаемая несколькими легкими пиропатронами, по размерам не больше обычного патрона к стрелковому оружию (устройством пиропатрон также подобен холостому винтовочному патрону, отличаясь лишь электровоспламенением порохового заряда). Срабатывание пиропатрона давало импульс для начала работы пушечной автоматики, а при перезарядке мощное давление выбрасываемых им пороховых газов оказывало воздействие не хуже сжатого воздуха. Комплект из нескольких пиропатронов обеспечивал неоднократное выполнение перезарядки. Достоинством пиротехнической перезарядки, помимо простоты и удобства снаряжения, являлась высокая надежность.

Слева: патроны калибра 23 мм с осколочно-фугасно-зажигательными снарядами ОФЗ-23.

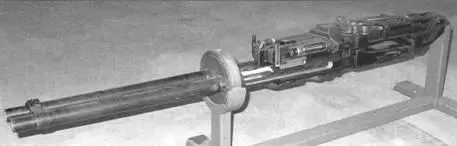

Справа: двуствольная высокотемпная пушка ГШ-23 без локализаторов на стволах.

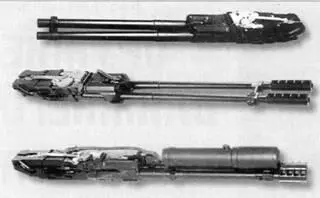

Пушки ГШ-23, ГШ-23Л с локализаторами на стволах и ГШ-23Б с водяным охлаждением стволов для отстрела больших боекомплектов.

Пушка ГШ-23Л с увеличенными локализаторами для установки на вертолете Ми-24ВП.

По сути, ГШ-23 представляла собой две пушки, объединенные в один блок и имевшие связанный механизм автоматики, где «половинки» работают друг на друга, выполняя накат затвора одной из них за счет энергии пороховых газов при откате соседней. При этом несколько упростилось устройство – отпала необходимость в накатниках и возвратных пружинах. Такое соединение позволило получить выигрыш в весе и габаритах оружия по сравнению с двумя несвязанными пушками, так как ряд узлов и механизмов являлись общими для обоих стволов, входящих в систему. Общими были кожух (ствольная коробка), подающий и стреляющий механизм, электроспуск, амортизатор и механизм перезаряжания. Наличие двух стволов решило проблему их живучести при достаточно высоком общем темпе стрельбы, поскольку интенсивность стрельбы из каждого ствола уменьшалась вдвое и, следовательно, снижался износ стволов. Кроме того, живучесть каждого ствола, определяемая количеством произведенных из нее выстрелов, могла быть в 2 раза меньше общей живучести пушки. Например, при общей гарантийной живучести пушки ГШ-23 в 8000 выстрелов из каждого ствола производилось только 4000 выстрелов.
