ГШ-23 стала основой оборонительного комплекса бомбардировщиков Ту-22М, Ту-95МС и военно-транспортного Ил-76. Эти самолеты имеют унифицированные кормовые установки УКУ-9К-502 с блоком спаренных пушек, прицельной станцией и электромеханическими приводами. Исполнение установки в вариантах УКУ-9К-502-1, дистанционно управляемой оператором из кабины экипажа, и УКУ-9К-502-П, наводимой стрелком с расположенного тут же рабочего места, стало отражением давнего спора о преимуществах той или другой систем. Прямое визуальное обнаружение цели, прицеливание и непосредственное управление оружием стрелком на практике обеспечивает много лучшую точность и эффективность, нежели дистанционное наведение из удаленной кабины, где оператору приходилось пользоваться нечеткой «картинкой» с радиолокационного индикатора и телеэкрана с ограниченным полем обзора (особенно ощутимыми эти недостатки были на бомбардировщиках Ту-22 и Ту-22М, где изображение «плыло» в реактивных струях работающих рядом двигателей) . Предусмотрен также полностью автоматизированный режим ведения огня с помощью радиолокационного прицела после взятия им цели на автосопровождение .

Однако «пилотируемая» установка с рабочим местом стрелка требует оборудования гермокабины в хвосте, добавляя добрую тонну веса, и не всегда возможна компоновочно. Само же снаряжение пушечной установки боеприпасами на Ту-22М, находящейся на пятиметровой высоте над землей, превращается в целое предприятие с установкой специального лотка-транспортера и тросовой системы подачи на хвосте самолета, использованием громоздких стремянок и водружением на высоту третьего этажа патронных лент весом за полтонны, придававшим процедуре акробатический оттенок.

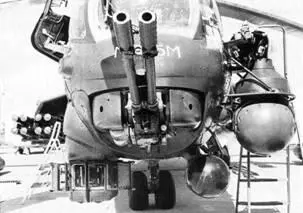

Подвижная пушечная установка НППУ-24 боевого вертолета Ми-35М с пушками ГШ-23Л.

Спор этот, в конце концов, разрешился естественным образом в пользу более современных электронных бортовых комплексов обороны, призванных предотвращать атаку противника самим срывом ее возможности. УКУ с пушками ГШ-23 стали «лебединой песней» в этом направлении. Пушки в них не несут локализаторов для уменьшения аэродинамических нагрузок и изгибающих моментов на стволы подвижного оружия. В облегченной установке УКУ-9К-502М самолета Ту-22МЗ была оставлена одна ГШ-23, смонтированная «на боку» с вертикальным положением стволов для уменьшения миделя установки и упрощения организации подвода ленты (правда, «обжатие» установки повлекло не очень желательное увеличение того же напора воздушного потока на поперечно расположенные стволы, при их повороте возрастающего примерно вдвое). Для стрельбы большими боекомплектами без риска перегрева модификация ГШ-23Б оснащалась системой жидкостного охлаждения стволов.

Продолжение следует

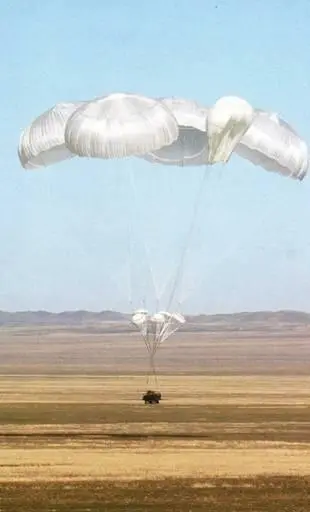

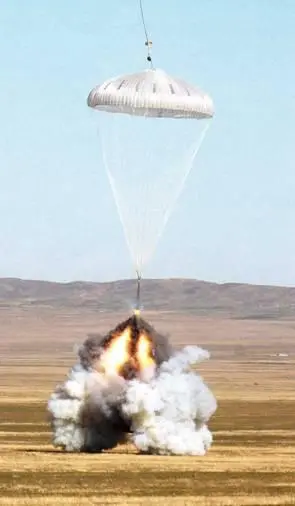

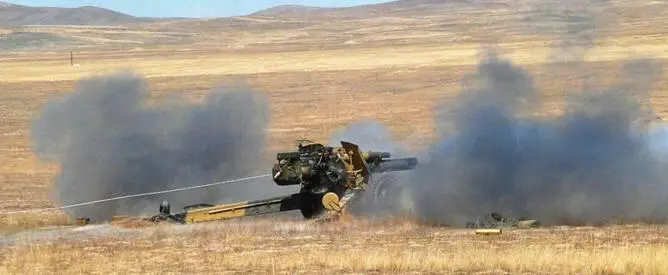

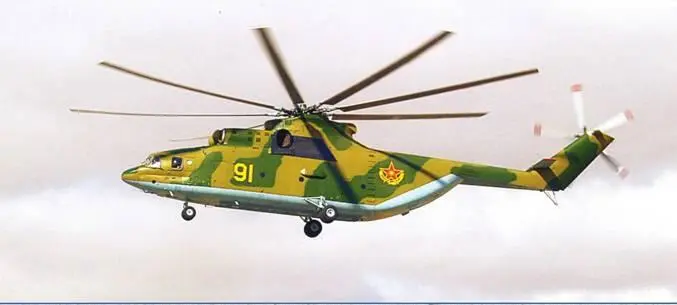

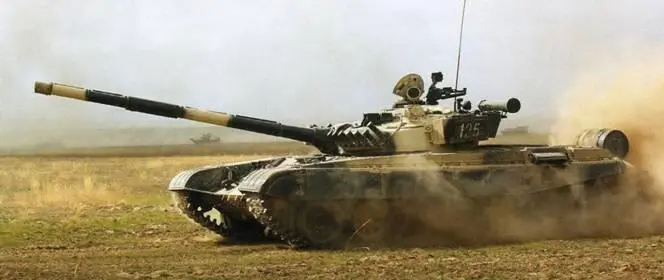

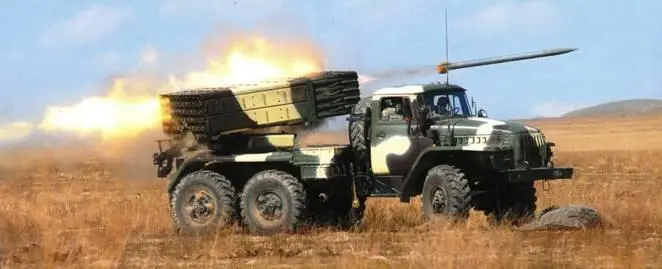

Военный полигон Матыбулак в Жамбылской области Республики Казахстан, 2-16 октября 2009 г.

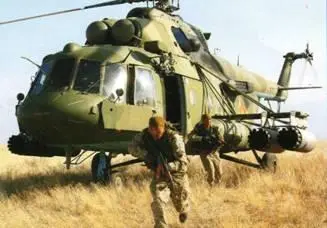

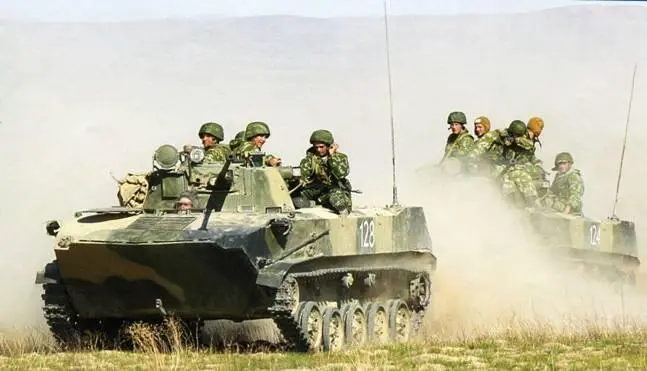

От Вооруженных Сил Российской Федерации в прошедшем учении приняли участие 31-я отдельная гвардейская десантно-штурмовая бригада и оперативная группа Командования ВДВ; ВВС были представлены 16 самолетами (девять Ил-76, пять Су-24, два Ту-22МЗ) и четырьмя вертолетами Ми-8.

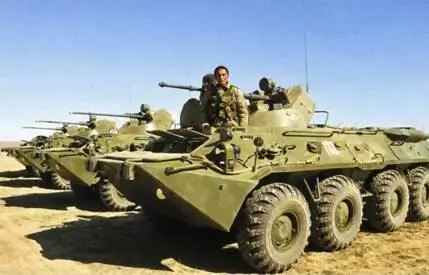

В общей сложности от всех стран-участниц в учениях было задействовано более 7 тыс. человек, 120 танков, свыше 200 БМП и ВТР,а также более 40 самолетов и вертолетов различных классов.

В.А. Мельник,

полковник в отставке

Продолжение. Начало см. в « ТиВ» №4,5,7,9,11/2009 г.

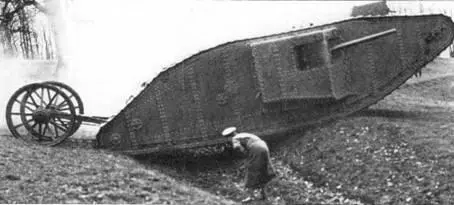

Демонстрация «Большого Вилли», прототипа первого серийного танка Mk I (Mother). Февраль 1916 г.

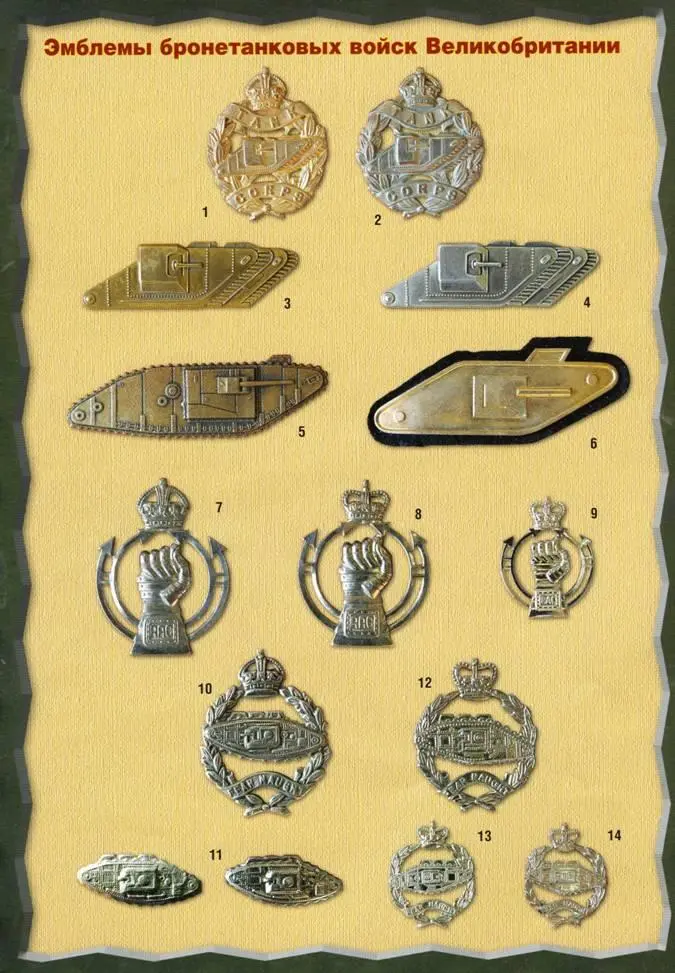

Эта статья посвящена эмблемам бронетанковых войск Великобритании, которая может считаться родоначальницей (наряду с Францией) нового подвижного рода войск, пришедшего на смену кавалерии, – танковых (или бронетанковых) войск.

Во время Первой мировой войны работы по созданию танков начались практически одновременно в Великобритании и во Франции. Но англичане, хотя и не намного, опередили французов. Можно считать, что именно они создали новый тип боевой техники – танки.

Главным инициатором работ в 1914 г. стал полковник Э. Суинтон; его поддерживал бывший тогда первым лордом адмиралтейства (военно-морским министром) У. Черчилль, организовавший «Комитет по сухопутным кораблям». В рамках работ Комитета У. Тритон и В. Вильсон разработали ромбовидный танк («сухопутный крейсер»), прозванный «Большой Вилли». Он стал основой первого серийного танка, получившего обозначение МЫ и неофициальное название «Мать».

Великобритания первой применила танки на фронте (на Сомме) 15 сентября 1916 г. До окончания Первой мировой войны англичане успели построить 2650 танков.

В 1917г. появились первые эмблемы для ношения на униформе военнослужащими нового рода войск. Благодаря своему положению первопроходца и высокой геральдической

(рыцарской) культуре, Великобритания сумела разработать два типа весьма удачных, символичных и эстетичных эмблем, практически без изменений просуществовавших продолжительное время. Символы долговечны, в отличие от эмблем с изображениями конкретных танков, которые устаревают.
