Испытания опытного Ту-126 начались в 1962 г.; еще до их окончания, в ноябре 1963 г., самолет запустили в серийное производство на заводе в Куйбышеве. Всего в 1965-1967 г.г. изготовлено 16 самолетов (плюс один опытный). Все самолеты сняты с вооружения ВВС СССР в 1984 г.

Характеристики РЛС "Лиана" перестали удовлетворять военных уже в конце 60-х годов. "Лиана" была оптимизирована для обнаружения высотных целей и не могла отслеживать самолеты на фоне земной или водной поверхности, а на 60-е годы как раз пришлась смена концепции применения ударной авиации, которую зенитно-ракетные комплексы "загнали" с заоблачных высей на предельно малые высоты, где РЛС самолета Ту-126 оказалась бессильной. Преемником "Лианы" стала РЛС "Шмель", разработка которой началась в 1969 г. Станция должна была обнаруживать воздушные цели на фоне земной поверхности на удалении до 200 км, в верхней полусфере – 500-600 км. РЛС "Шмель" разработана в Московском НИИ Приборостроения под руководством генерального конструктора В.П.Иванова. Характеристики РЛС не разглашаются, но В.П.Иванов в одном из интервью заявил, что РЛС "Шмель" имеет меньшую дальность обнаружения целей по сравнению с американской РЛС AN/APY-1, но лучшие возможности по селекции целей на фоне земли. Согласно данным, опубликованным в журнале "Авиэйшн Уик", РЛС "Шмель" обеспечивает одновременное сопровождение 50 воздушных целей в нижней полусфере на дальности 230 км и наведение на них 10 истребителей; крупные морские цели РЛС способна обнаруживать на удалении до 400 км.

В качестве платформы под новый радар рассматривались пассажирский Ту-154, морской патрульный самолет Ту-142 и модернизированный Ту-126, в конечном итоге выбор пал на военно- транспортный самолет Ил-76МД. Некоторое время определенные надежды возлагались на оснащенный мощной РЛС Ан-12БП; один такой самолет был построен, но испытания не прошел и, в дальнейшем, был задействован по программе отработки РЛС "Шмель".

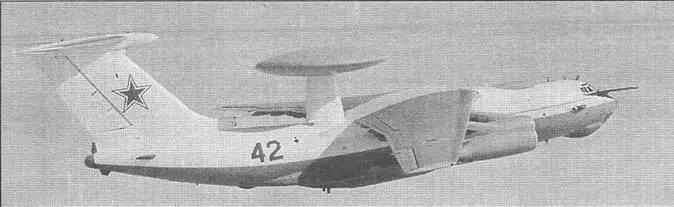

Модернизация самолета Ил-76МД под установку РЛС и общая интеграция бортового радиоэлектронного комплекса осуществлялась в Таганроге, в ОКБ им. Бериева, под руководством главного конструктора А.К. Константинова. В программе летных испытаний задействовали до 10 прототипов А-50 (такое обозначение получил новый самолет ДРЛО). На вооружение А-50 поступил в 1984 г. В 1989 г. была обнародована информация о разработке улучшенного самолета ДРЛО А-50М с РЛС "Шмель-2". А50М оснащен аппаратурой радиотехнической разведки, обеспечивающей в пассивном режиме определение и идентификацию источников электромагнитного излучения. Экипаж А-50 состоит из 5 человек летного состава и 10 операторов радиоэлектронного оборудования. Время патрулирования – 4 ч на удалении 1000 км от базы.

По состоянию на 1998 г. на вооружении ВВС России находилось 19 самолетов А-50 и три А-50М (по данным справочника Jane's All the World's Aircraft 1998-1999 – 16 самолетов А-50).

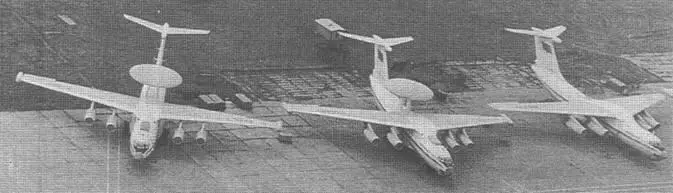

Всего, вместе с самолетами – командно-измерительными пунктами Ил-76СК (внешне отличаются от А-50 наличием застекленной кабины штурмана), построено и переоборудовано из Ил-76МД около 25 машин.

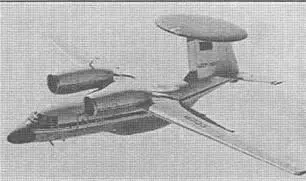

Задание на разработку оперативно- тактического самолета ДРЛО, аналогичного по возможностям американскому самолету Е-2С, правительство СССР выдало Киевскому механическому заводу в 1982 г. РЛС, созданная Московском НИИ Приборостроения, способна одновременно сопровождать до 120 воздушных целей на удалении до 350 км, точность определения координат в горизонтальной плоскости – примерно 2,5 км; время одного оборота антенны – 10 с. В качестве носителя РЛС рассматривались самолеты Ан-32, Ан-12 и Ан-72. Ан-71 создан на основе транспортного самолета КВП Ан-72. Антенна РЛС во вращающемся обтекателе размещалась на торце установленного "наоборот" (с обратной стреловидностью) киля. В самолет ДРЛО на заводе ОКБ Антонова в Киеве переоборудовано три ранее построенных Ан-72, два – для летных испытаний и один – для статических. Экипаж самолета состоит из трех человек летного состава и трех операторов радиоэлектронного оборудования. В состав БРЭО входит пассивная система радиотехнической разведки. Летные испытания начались летом 1985 г. В 1990 г. программа летных испытаний была приостановлена и более не возобновлялась, несмотря на полученные хорошие результаты. Два самолета Ан-71 находятся на консервации в Киеве. Велись работы по созданию палубного варианта Ан-71 для базирования на авианесущих крейсерах проекта 1143.5.

Работы по самолетам ДРЛО в Швеции

Возможность принятия на вооружение ВВС Швеции самолетов ДРЛО рассматривалась еще в конце 60-х годов, но работы по созданию РЛС для самолета ДРЛО начались только в 1982 г. ВВС Швеции в послевоенные годы развивались по своему национальному пути, что диктовалось географическим положением страны, ее рельефом и природными условиями, а также политическим курсом на соблюдение нейтралитета на международной арене. Требования к самолету ДРЛО, выработанные командованием ВВС страны, также отличались от требований, предъявляемых к, скажем, "Хокаю" или "Сентри". Наряду с определением характеристик РЛС, военные особо оговорили возможность базирования самолета на неподготовленных или поврежденных аэродромах, небольшие размеры и низкую стоимость жизненного цикла машины. В 1985 г. министерство обороны Швеции заключило контракт на разработку авиационного комплекса ДРЛО с фирмой Эрик- сон. В качестве платформы для размещения РЛС взяли легкий пассажирский самолет американской фирмы Фэрчайлд "Метро III". Антенна РЛС Эриксон PS-890

(обозначение, впоследствии, изменено на FSR-890) "Эриай", представляющая собой двустороннюю фазированную антенную решетку с широкой апертурой и электронным сканированием по азимуту и углу места, установлена на верхней части фюзеляжа в прямоугольном обтекателе; в состав антенны входят 200 приемопередающих модулей. Сектор обзора РЛС в горизонтальной плоскости составляет 120 град, с каждой стороны плоскости антенны. Приемопередающие модули могут использоваться не только как элементы РЛС, но и для приемопередачи информации или постановки активных электромагнитных помех.

Достаточно смелое решение по установке ФАР диктовалось невозможностью установить вращающийся обтекатель антенны с требуемыми характеристиками на небольшой самолет, кроме того ФАР имеет ряд преимуществ по сравнению с антеннами других типов. В результате использования ФАР, характеристики РЛС FSR-890 вплотную приблизились к характеристикам станции AN/ARY-2 куда более дорогого самолета Е-3. РЛС может обнаруживать цели типа "истребитель" на удалении до 300 км. Время патрулирования самолета – 4-6 ч.
