Китайские проекты В 1991 г. в Пекинском авиационном музее был выставлен самолет ДРЛО на основе бомбардировщика АР-1 (китайский вариант Ту-4); антенна РЛС установлена в надфюзеляжном вращающемся обтекателе. Западные эксперты предполагают, что этот самолет использовался для испытаний РЛС, предназначенной для установки на военно- транспортный самолет Y8 (местный вариант Ан-12). На самолете АР-1 в варианте ДРЛО установлены турбовинтовые двигатели; для увеличения путевой устойчивости на концах стабилизатора имеются вертикальные шайбы.

Нереализованные проекты

В середине 80-х годов в различных станах велись работы по созданию самолетов ДРЛО. Английская фирма Бритиш Эйроспейс рассматривала возможность установки РЛС, предназначенной для самолета "Нимрод" AEW Мк.З на европейские аэробусы А300 и А310, проект на основе А300 получил обозначение ВАе.844, на базе A310 – ВАе.847. Итальянцы работали над "летающим радаром" (РЛС планировалось "позаимствовать", также, у "Нимрода") на основе военно-транспортной машины Аэриталия G.222, причем проект был доведен до стадии летных испытаний аэродинамического прототипа, первый полет которого состоялся в 1984 г. Голландская фирма Фоккер предложила вариант пассажирского самолета Фоккер F.27 "Кинг Бёрд" с РЛС Хьюз AN/ AWG-9 от истребителя F-14. Антенну РЛС предполагалось смонтировать в выдвижном обтекателе, установленном в нижней части фюзеляжа. В конце 80- х – начале 90-х годов голландцы разработали еще два проекта на основе самолета F.27, предусматривающие установку вместо РЛС AN/AWG-9 станций Торн-EMl "Скаймастер" или Эрикссон "Эриай".

Первые опыты по установке обзорных РЛС на вертолеты провели в конце 50-х годов американцы: тогда на двух вертолетах Сикорский HR2S-1W (вариант вертолета S-56) в расширенной носовой части фюзеляжа была смонтирована РЛС AN/APS-2. Испытания показали, что из-за сильной вибрации, вызываемой несущим винтом, характеристики РЛС сильно ухудшились и не отвечали требуемым.

Вертолеты ДРЛО не получили в ВВС мира такого распространения как самолеты; до стадии принятия на вооружения были доведены всего две машины: английский "Си Кинг" AEW Мк.2 и российский Ка-31, причем в обоих случаях заказчиками выступали моряки.

В начале 1981 г. фирма ЕМІ предложила министерству обороны Великобритании установить РЛС "Сёчуотер" на вертолет "Си Кинг". Военные долго раскачивались, и неизвестно был бы ли в конечном итоге осуществлен этот проект, если бы не война на Фолклендах. Значительные потери военных кораблей Ройал Нэви объясняются именно отсутствием самолетов или вертолетов ДРЛО в составе английских экспедиционных сил. Установка РЛС на "Си Кинги" началась еще до начала боевых действий, однако, несмотря на бешеные темпы работ (установка станции, изготовление обтекателя антенны и его размещение на борту вертолета велись "с чистого листа", все работы заняли 11 недель) два вертолета, оснащенные РЛС не успели принять участие в боевых действиях. Вертолет "Си Кинг" AEW.2 является импровизацией, причем чрезвычайно удачной. Антенна РЛС расположена в грибовидном обтекателе, смонтированном с правого борта. В нерабочем положении обтекатель поворачивается на 90 град, и располагается вдоль фюзеляжа. Экипаж вертолета состоит из трех человек: двух пилотов и оператора РЛС. Всего Ройал Нэви получили десять вертолетов ДРЛО. По своей боевой эффективности вертолеты "Си Кинг" AEW уже не отвечают современным требованиям, в перспективе планируется их замена вертолетами ДРЛО на базе ЕН- 101 или "летающими радарами", спроектированными на основе конвертопла- на V-22.

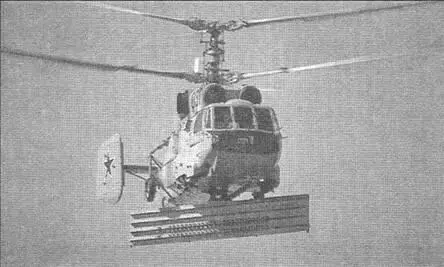

Разработка вертолета Ка-31 (проект получил обозначение Ка-252РЛД) началась 1982 г., он предназначался для вооружения тяжелых авианесущих крейсеров проекта 1143 ("Киев", "Минск", "Новороссийск", "Баку"). До стадии летных испытаний вертолет был доведен в начале 90-х годов, уже после вывода из активного ядра ВМФ кораблей для базирования на которых он предназначался. Ка-31 разработан на основе десантно-штурмового вертолета Ка-29 (этот вертолет, в свою очередь, представляет собой модификацию корабельного Ка-27). Антенна РЛС размещается под нижней частью фюзеляжа, в нерабочем положении плоский обтекатель антенны длиной 6 м прижат к днищу вертолета; в рабочем – обтекатель поворачивается на 90 град. Чтобы не мешать вращению антенны шасси вертолета "подтягиваются" к бортам; скорость вращения антенны – 6 об/мин. Сканирование луча по углу места – электронное, по азимуту – за счет вращения антенны. РЛС имеет дальность обнаружения воздушных целей класса "истребитель" – 100-150 км, надводных целей класса "катер" – 250 км; количество одновременно сопровождаемых воздушных целей – до 20. РЛС разработана в Нижнем Новгороде. Экипаж вертолета Ка-31 состоит из двух человек – летчика и штурмана, он же – оператор РЛС.

Два вертолета Ка-31 входят в состав палубной авиагруппы тяжелого авианесущего крейсера "Адмирал Кузнецов" (на борту корабля подобного водоизмещения гораздо более уместно выглядит самолет ДРЛО класса "Хокай", которого, к сожалению, у России нет). В 1999 г. подписан контракт на поставку российских вертолетов ДРЛО ВМС Индии (до десяти машин).

Самолеты ДРЛО ЕС-121 использовались в системе ПВО Североамерои- канского континета (NORAD), которая в 1962 г. располагала 67 самолетами этого типа. Война в Индокитае характеризовалась массированным применением авиации, организовать управление боевыми действиями которой с помощью корабельных РЛС оказалось невозможно ввиду их малого радиуса действия. Отсутствие сплошного радиолокационного поля над Северным Вьетнамом также затрудняло боевую работу американских самолетов, и, напротив, облегчало выполнение перехвата севервьетнамским МиГам. Даба попытаться отчасти исправить сложившееся положение американское командование разработало план "Биг Ай", предусматривающий направление во Вьетнам самолетов ДРЛО. 4 апреля 1965 г. на южновьетамской авиабазе Тан Сон Нат приземлились первые два ЕС-121.

В соответствии с планом "Биг Ай" первые две машины в течении месяца должны были пройти своего рода проверку на "профессиональную пригодность". В общем-то изначально было очевидно, что возможности экипажа ЕС- 121 по организации боевых действий и контролю за воздушным пространством крайне ограничены, однако других авиационных комплексов, пригодных для решения поставленных задач в ВВС США не имелось. Местом патрулирования ЕС-121 определили воздушное пространство над акваторией Тонкинского залива. Самолеты летали на задания посменно; все время патрулирования в заданном районе ЕС-121 описывал широкие круги, а операторы РЛС пытались осуществлять управление и наведение самолетов ВВС США и отслеживать МиГи. По истечении 30-дневного "испытательного" срока ясности с необходимостью присутствия ЕС-121 в небе Вьетнама так и не появилось. Их сторонники и противники разделились примерно пополам, причем обе стороны одинаково низко оценивали реальную эффективность самолетов ДРЛО; просто энтузиасты применения ЕС-121 считали, что со времени экипажи наберутся необходимого опыта, а характеристики РЛС и средств обмена информацией удастся улучшить. В конечном итоге самолеты ДРЛО остались в Индокитае и внесли заметный вклад в организацию воздушной войны. В течении восьми лет (с 1965 по 1974 г.г.) на авиабазах Южного Вьетнама и Таиланда базировались на ротационной основе ЕС-121 из состава 552-го авиакрыла ДРЛОиУ.
