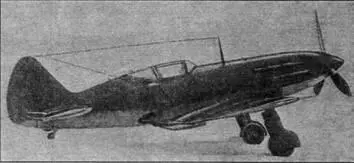

Техническое описание серийного самолета МиГ-1

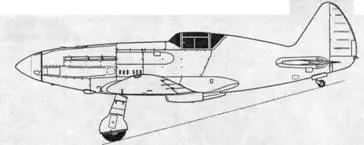

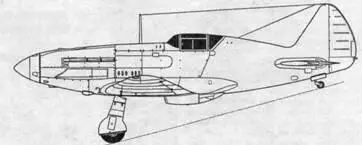

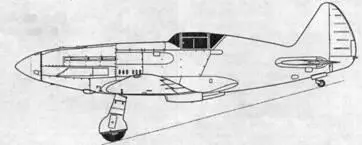

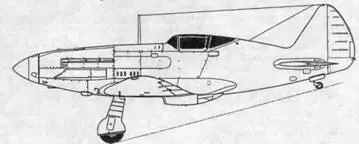

Фюзеляж смешанной конструкции. Основу носовой части составляла пространственная ферма, сварная из хро- мансилевых труб. Снаружи ферма закрывалась пятью съемными панелями дюралевой обшивки на замках "Дзус". Сзади к ней в четырех точках крепился хвостовой отсек типа монокок, выклеенный заодно с килем из шпона по каркасу из бакелитовой фанеры и сосны. Дополнительно он оклеивался техническим маркизетом №289 на аэролаке.

Крыло прямое, профиль – "Кларк YH" с относительной толщиной 14-8%. Установочный угол крыла +1°. Поперечное V – +5°. Цельнометаллический центроплан, силовой набор которого составляли три лонжерона и десять нервюр, подстыковывался к ферме фюзеляжа на болтах и мог легко сниматься.

Консоли крыла – деревянные. Каркас составляли главный лонжерон (дельта-древесина + сосна), два коробчатых усиленных стрингера и 15 нервюр из сосны. Обшивка – пятислойная бакелитовая фанера (от 2,5 мм до 4 мм), оклеенная маркизетом. Консоли крепились к центроплану в трех точках. Главный узел располагался на лонжероне, а два других – на коробчатых стрингерах. Стыковой разъем закрывался алюминиевой лентой на анкерных гайках.

Щитки-закрылки типа "Шренк" конструктивно выполнены из четырех частей: двух консольных и двух центропланных. Они крепились на петлях и имели максимальный угол отклонения 50°. Площадь щитков-закрылков 2,09 м 2 .

Элероны типа "Фрайз" с аэродинамической компенсацией. Конструктивно состояли из двух частей, соединенных между собой через средний узел подвески, что позволяло избежать "закусывания" при изгибе крыла. Общая площадь элеронов 1,145 м 2 . Максимальный угол отклонения – вверх 23°, вниз 18°. На левом элероне установлен пластинчатый нож из стали.

Хвостовое оперение свободнонесущее. Цельнометаллический стабилизатор технологически делился на две несимметричные относительно оси самолета половины, стыковавшиеся по переднему и заднему лонжеронам в районе корневой нервюры правой консоли. Он крепился к фюзеляжу в четырех точках и имел регулировку установочного угла.

Площадь вертикального оперения 1,527 м 2 . Установочный угол киля 0°. Площадь руля направления 0,913 м 2 , максимальный угол отклонения – 25°. На руле направления установлен управляемый триммер.

Площадь горизонтального оперения 3,105 м 2 . Установочный угол стабилизатора -30'. Площадь руля высоты 1,446 м 2 . Максимальный угол отклонения – вверх 30°, вниз 25°. На правой половине руля высоты установлен управляемый триммер.

* Официально название МиГ-1 истребитель И-200 получил в соответствии с приказом НКАП №704 от 9 декабря 1940 г.

Шасси трехстоечное, убираемое в полете. Основные стойки шасси с масляно-пневматическими амортизаторами типа "Юнкере" оснащались тормозными колесами 600x180. Стойки крепились к торцевым нервюрам центроплана и убирались при помощи пневмоцилинд- ров в направлении оси симметрии самолета. Хвостовая стойка также снабжалась масляно-пневматической амортизацией, на ней устанавливалось цельнолитое колесо (грузошина) 170x90. Колея шасси – 2,80 м, база – 5,08 м.

Силовая установка состояла из двигателя АМ-35А мощностью 1350 л.с. на взлете и 1200 л.с. на высотах от 3000 до 6000 метров. Топливо поступало в мотор из фюзеляжного бака на 110 литров и двух центропланных баков на 151 литр каждый. Подвод воздуха к нагнетателю – через всасывающие патрубки, размещенные в носке центроплана, выхлоп – через сдвоенные реактивные патрубки из жаропрочной стали.

Самолет оснащался трехлопастным автоматическим винтом изменяемого в полете шага ВИШ-22Е диаметром 3 метра. Ширина лопасти 260 мм. Постоянное число оборотов винта обеспечивал регулятор Р-2, имевший привод от мотора. Угол установки лопастей изменялся в пределах 24 -44 .

Капот мотора имел семь панелей. Кроме четырех съемных панелей для подхода к узлам и агрегатам двигателя, снизу под центропланом находились два больших люка на петлях. С левой и правой стороны капота в туннелях с управляемыми заслонками устанавливались два девятидюймовых маслорадиатора ВМС-9. Непосредственно под кабиной пилота стоял сотовый водорадиатор ОП-229, закрывавшийся капотом с регулируемой задней заслонкой.

Вооружение состояло из трех синхронных пулеметов – два пулемета ШКАС калибра 7,62 мм (боезапас 1500 патронов) и один БС калибра 12,7 мм (боезапас 300 патронов). Пулеметы ШКАС устанавливались на блоках цилиндров мотора с помощью специального лафета, БС крепился к ферме фюзеляжа. Управление огнем всех пулеметов – пневматическое от двух гашеток (одна на ШКАСы, другая для БСа), на случай выхода из строя пневмосистемы имелась аварийная – механическая.

В зоне 3-й и 4-й нервюр каждой консоли установлены по две балки бомбодержателей, на которые можно было подвешивать 4 бомбы общей массой до 220 кг или два выливных прибора ВАП- 6М, емкостью по 50 литров. Под каждой консолью также могло быть установлено по 4 реактивных орудия РО-82 типа "флейта" для стрельбы реактивными снарядами РОС-82 2.

2 Для защиты обшивки плоскостей от воздействия горячей струи продуктов горения ракетных зарядов РОС-ов носок и нижнюю часть консолей от 1-й до 6-й нервюры на самолетах головной серии обшивали листовым дюралюмином, укрепленным к полкам нервюр на шурупах. Однако дальнейшие испытания показали отсутствие какого-нибудь серьезного воздействия на крыло при старте снарядов, в связи с чем на самолеты 1-й серии дополнительную защиту крыла не устанавливали.

Бронирование состояло из бронеспинки толщиной 8 мм.

Оборудование включало прицел ПБП-1, радиостанцию РСИ-3, генератор постоянного тока ГС-350 и аккумулятор 12А-5. Полеты на больших высотах (выше 4000 м) обеспечивал кислородный прибор КПА-Збис. Для выполнения учебных полетов на самолете мог устанавливаться фотокинопулемет ПАУ-22.

Основные характеристики истребителя МиГ-1 *

Длина самолета, м 8,15

Размах крыла, м… 10,2

Площадь крыла, м 2 17,44

Высота самолета в линии полета, м .. 3,3

Масса пустого самолета, кг 2411
