В январе 1957 г. на площадке № 60 полигона Капустин Яр началось создание стыковочной базы, где поступавшие с заводов поэлементно ЗРК комплектовались, настраивались в условиях реальной работы и окончательно сдавались военным - с августа там же комплектовались дивизионы строевых войсковых частей.
Несмотря на принятие комплекса СА- 75 на вооружение, при испытаниях выявились его существенные недостатки. В частности, при полете цели на малой высоте на угломестном экране возникала вторая (паразитная) отметка, затруднявшая наведение ЗУР, в особенности в автоматическом режиме. При переключении масштаба дальности на экранах индикаторов происходил спад напряжения, что часто приводило к потере сопровождения. Сильный шум в кабинах быстро утомлял операторов. Большая зона падения стартовых ускорителей, расположенная на удалении от 2 до 5,4 км от пусковой установки, ограничивала выбор позиций. При регламентных работах требовалось вскрытие всех лючков на ракете. Радиовзрыватель «Шмель» имел малую помехозащищенность.
Но в целом, выявленные недостатки не носили решающего значения, и с 1958 г. комплексы СА-75 в массовом количестве поставлялись Заказчику и вскоре стали основным оружием Войск ПВО страны.
За создание С-75 Б.В. Бункину и П.Д. Грушину было присвоено звание Героя Социалистического Труда, многие разработчики были удостоены Ленинской премии, а ОКБ-2 было награждено орденом Ленина.
ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС СА-75 «ДВИНА»
В первые годы эксплуатации ЗРК СА-75 поступали на вооружение полков, состоящих из штаба, трех зенитных ракетных (огневых) и одного технического дивизиона системы.

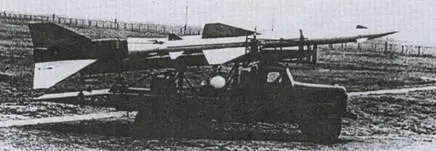

Ракета 1Д на транспортной машине. 1955 г.

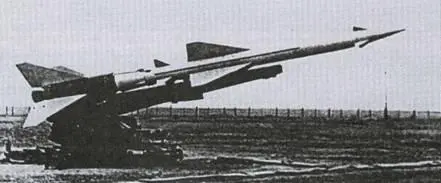

Ракета 1Д на пусковой установке. Полигон Капустин Яр, 1955 т.

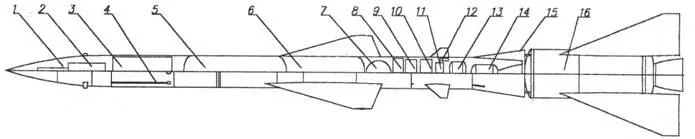

Ракета 1Д

1. Передающая антенна РВ
2. Радиовзрыватель (РВ)
3. Боевая часть
4. Приемная антенна РВ
5. Бак оксилителя
6. Бак горючего
7. Воздушный баллон
8. Блок автопилота
9. Блок радиоуправления
10. Ампульная батарея
11. Преобразователь тока
12. Рулевой привод
13. Бак «И»
14. Маршевый двигатель
15. Переходный отсек
16. Стартовый двигатель
В составе средств станции наведения ракет РСНА-75 (или боевых средств радиотехнической батареи комплекса СА-75) входили следующие средства:
приемо-передающая (высоковольтная) кабина ПА (антенный пост) - контейнер с передающей и высокочастотной частью приемной аппаратуры, станцией передачи команд, с размещением на его крыше антенной системы;
кабина управления У (командный пункт дивизиона, КП);
индикаторная кабина И; кабина управления стартом КЗ; АСД-75 - кабина К5; кабина стабилизаторов тока и управления дизель-электростанцией Кб;
средства транспортировки кабины ПА с РЛС.
В комплексах семейства С-75 использовалось несколько режимов сопровождения цели: ручное либо автоматическое по всем координатам, а также автоматическое по угловым координатам в сочетании с ручным по каналу дальности, в котором достигалось наилучшее определение координат и разрешение целей. Для ручного и полуавтоматического сопровождения были выделены особые рабочие места с индикаторами, на которых область сопровождаемой цели «вырезалась» по дальности и отображалась в более крупном масштабе.
Двухступенчатая ракета В-750 (изделие 1Д) выполнена по нормальной компоновочной схеме с Х-образным расположением аэродинамических поверхностей.
В переднем отсеке размещался радиовзрыватель, передающие антенны которого находились под радиопрозрачными участками носового обтекателя, за которым располагался предохранительно-исполнительный механизм. Следующий отсек образовывала боевая часть. Далее следовал топливный отсек с несущими баками горючего и окислителя, разделенными совмещенным двухстеночным днищем, что позволило сократить длину ракеты. В расположенном за баком окислителя приборном отсеке последовательно размещались шар-баллон - воздушный аккумулятор давления, блок управления автопилота, радиоаппаратура и источник питания - ампульная батарея. В хвостовом отсеке маршевой ступени ракеты находились рулевые машинки, вкладной бак «И» с пусковым горючим ОТ-155 и жидкостный ракетный двигатель. Снаружи отсека располагались цельноповоротные рули для управления по тангажу, рысканию и крену. Жидкостный ракетный двигатель с турбонасос- ной системой подачи компонентов в наземных условиях развивал тягу 2,65 т, в пустоте - 3 т.
Стартовый двигатель состоял из стального корпуса со съемным днищем, многошашечного вкладного заряда из нитро- целлюлозного топлива и сопла с «грушей» для регулирования критического сечения в соответствии с температурой заряда. На наружной поверхности стартового двигателя крепились стабилизаторы с элеронами, размещенными в одной плоскости. Механическая связь между ступенями обеспечивалась коническим переходным отсеком, сбрасываемым вместе со стартовиком. На нижней поверхности первой и второй ступени размещались роликовые опоры и бугель, а на верхней - такелажные узлы.
Двигатель второй ступени запускался перед разделением ступеней и работал до окончания наведения ракеты. Подрыв боевой части производился по команде, формируемой радиовзрывателем или поступающей от СНР. В случае промаха подавалась команда на самоликвидацию и ракета ув'одилась вверх с последующим подрывом боевой части.
Для обучения и проведения тренировок личного состава промышленностью выпускались габаритно-массовые макеты ракет и учебные ракеты в нескольких вариантах, также разрезные макеты ракет и различные тренажерные средства.
В составе наземных средств стартовой батареи РБ-75 использовалось до шести пусковых установок СМ-63-1, расположенных на удалении от 50 до 75м от станции наведения ракет и 6… 12 транспортно-заряжающих машин ПР-11 и средства их буксировки. Пусковая установка синхронизировалась с СНР для предстартового наведения ЗУР. Максимальный угол пуска составлял 75°. Пусковые установки буксировались гусеничными тягачами АТС-59 со скоростью до 35 км/ч по шоссе и до 10 км/ч по грунтовым дорогам.
Транспортно-заряжающая машина ПР-11А на базе специального полуприцепа и автомобиля-тягача ЗИЛ- 151В обеспечивали работу с ракетой 1Д и ее усовершенствованной модификацией 11Д и оснащалась баком емкостью 346 л для окислителя. В дальнейшем в войска поставлялись машины ПР- 1 1 Б на базе автомобиля-тягача ЗИЛ-157КВ. В «северном» исполнении и для районов песчаных пустынь взамен автомобилей поставлялись гусеничные тягачи АТС-59. Заряжание пусковой установки производилось при повороте балки с ЗУР на 90° относительно продольной оси прицепа, с ориентацией ракеты хвостовой частью в сторону ПУ. Сопряжение направляющих транспортно- заряжающей машины и ПУ обеспечивалось установкой на грунте подъездных мостков и другими специальными приспособлениями. Ракета переводилась с транспортно-заряжающей машины на ПУ за 1 минуту.
