Фактически только в декабре 1959 г. на полигон были поставлены опытные образцы станции наведения ракет. Заводские испытания продолжались до середины 1960 г.
Летные испытания ракеты 20Д начались на полигоне «С» в Капустином Яре а завершались в Казахстане на полигоне под Сары-Шаганом. В конце 1960 г. сохранялось отставание в отработке боевой части В-88М, автопилота АП-755, аппаратуры радиоуправления ФР-15М. Ход работ сдерживался и несвоевременной поставкой ракет - для завершения совместных испытаний комплекса С-75М не было поставлено вовремя 18 ракет В- 755.
Несмотря на встретившиеся трудности, совместные испытания были успешно завершены, Постановлением ЦК КПСС и СМ СССР от 20 апреля 1961 г. №356-130 и Приказом МО СССР №0054 комплекс С-75М с ракетой В-755 был принят на вооружение Войск ПВО страны, а в 1962 году поступил также и в части ПВО Сухопутных войск. Комплекс обеспечивал поражение целей, летящих со скоростью до 2300 км/ час в диапазоне высот от 3 до 30 км на дальности от 12 до 40 км. Дальность стрельбы по дрейфующим аэростатам была доведена до 43 км.
Разработка ракеты В-755 (20Д) велась филиалом ОКБ-2 (МКБ «Факел») на заводе № 41 под руководством Главного конструктора В.В. Коляскина на базе ракеты 1 ЗД (В750ВН), по сравнению с которой были применены новые аппаратура радиоуправления и радиовизирования ФР-15М, автопилот АП-755, радиовзрыватель 5Е11 «Овод», боевая часть В-88М, жидкостный ракетный двигатель С2.720 и стартовый ускоритель. Трубопровод для подачи окислителя из бака к турбонасосу был перенесен на левый борт ракеты. Турбонасосный агрегат системы подачи компонентов топлива работал на основных компонентах АК-20К и ТГ-02. Примененный на ракетах семейства В-750 маленький топливный бак для однокомпонентного топлива из соображений сохранения центровки маршевой ступени ракеты и исключения «лишних» конструкторских работ сохранили и использовали для размещения части горючего. Регулирование тяги двигателя позволило уменьшить расход на маршевом участке полета и за счет этого увеличить дальность. Максимальная тяга двухрежимного двигателя составляла 3500 кг, минимальная - 2075 кг. Масса двигателя составила 47,5 кг. Ракеты типа 20Д и ее ранние модификации оснащались боевой частью с «готовыми» шарообразными осколками, масса БЧ 5Б88 -196 кг.
Однобалочная пусковая установка СМ-90, созданная в ЦКБ-34 под руководством главного конструктора Б.С. Коробова, при смене позиции буксировалась автомобилями КрАЗ-214 по шоссе со скоростью до 40 км/ч, а по грунтовым дорогам до 10 км/ч. Время перевода пусковой установки из походного положения в боевое - 2 часа 20 минут. В составе комплекса С-75М использовались транс- портно-заряжающие машины ПР-11БМ.
Комплексу С-75М включал модернизированные кабины (ПВ, УВ, АВ). Ему придавалась РЛС П-12М «Десерт» (позднее РЛС П-18) и радиовысотомер, наземные радиозапросчики «Крем- ний-2М», «Пароль-1», а с середины 1980-х годов - «Пароль-3» (75Е6), «Пароль-4» (1J122), кабина сопряжения и связи 5Ф20 (позднее 5Ф24, 5X56), приема целеуказаний от автоматизированных систем управления.
Дополнительно дивизиону могла придаваться аппаратура радиорелейной связи 5Я61 «Циклоида» (5Я62, 5Я63), смонтированная в полуприцепе ОдАЗ- 828.
При создании комплекса и в ходе его эксплуатации были проведены аппаратурные доработки станции наведения ракет, которые позволили уменьшить минимальную высоту зоны поражения до 1 км. В 1961 г. были проведены опытные работы по определению возможности сопровождения баллистических ракет средствами системы С-75.

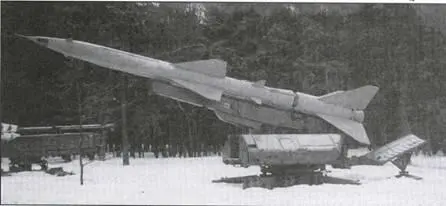

Ракета 20Д (В-755) на пусковой установке СМ-90

СМ-90 в транспортном положении СССР №0046.
В ходе последующей эксплуатации комплексов С-75М для них были разработаны модернизированные варианты ракеты 20Д:
- 2 О ДА - ракеты, отслужившие гарантийный срок, при ремонтах переоборудовались на заводах в ракеты модификации 20ДС;
- 20ДП - вариант ракеты В-755, доработанный для наведения на цель на пассивном участке траектории. Предусматривалось увеличить в полтора раза максимальную дальность пуска ракет по дозвуковой цели с ЭПР 6-8 м 2 и обеспечить дальнюю границу зоны поражения 55-60 км. Для обеспечения более продолжительного полета ракеты с работающим ЖРД была разработана модификация двигателя, получившая обозначение С2.720.А2, обеспечено более длительное энергообеспечение бортовой аппаратуры и привода рулевых машинок, увеличено время задержки срабатывания самоликвидатора ракеты. За счет использования ракеты на пассивном участке траектории дальняя граница зоны поражения доработанных комплексов была увеличена до 56 км;
- 20ДУ - (В-755У) - модификация ракеты 20 Д;
- 20ДС - модификация ракеты с селектирующим блоком для обеспечения стрельбы по целям с высотой полета менее 200 м;
- 20ДСУ - модификация ракеты с уменьшенным временем предстартовой подготовки, оснащенная селектирующим блоком;
- В-755 ОВ (20 ДО) - модификация ракеты В-755, предназначенная для отбора проб воздуха при проведении ядерных испытаний, созданная конструкторами завода №41. Для своевременного отделения блока отбора проб воздуха, в том числе и при работающем двигателе второй ступени, ракета оснащалась дополнительной третьей ступенью с твердотопливным двигателем.
Постановлением ЦК КПСС и СМ СССР от 30 декабря 1960 г. №1234-528 применительно к системе С-75М была задана разработка зенитной управляемой ракеты 15Д (В-760) со специальной боевой частью, предназначенной для поражения групповых воздушных целей. Разработка велась филиалом ОКБ-2 (МКБ «Факел») на заводе №41 под руководством Главного конструктора В.В.Коляскина. Для повышения надежности ракета 15Д оснащалась двумя комплектами бортовой аппаратуры радиоуправления и радиовизирования ФР-15Н, блоком управления - автопилотом АС-1Н. Внешним отличием ракет 15Д стало отсутствие дестабилизаторов, связанное как с компоновочными особенностями, так и с тем, что при большом радиусе поражения цели не требовалась отработка резких маневров. По проведенным на полигоне двум первым пускам выявились недостатки, обусловленные изменением аэродинамики второй ступени ракеты, что потребовало срочного проведения доработок.
После успешного завершения испытаний ракета В-760 (15Д) принята на вооружение Постановлением от 15 мая 1964 г. № 421-166 и Приказом МО СССР №0066 1964 г. По своим характеристикам она практически соответствовала В-755, отличаясь от нее большей минимальной высотой зоны поражения, принятой исходя из условий обеспечения безопасности прикрываемых объектов.
