Иван Шунейко - Пилотируемые полеты на Луну

Предварительные расчеты дали величину тяги 1570 кг. Более низкая величина тяги в полете по сравнению с ожидавшейся величиной объясняется пониженным давлением на выходе из блока регуляторов системы наддува. Результаты летных испытаний двигательной установки взлетной ступени лунного корабля приведены в табл. 12.

Таблица 12

Двигательная установка включалась дважды в полете Apollo-11. Первый запуск, обеспечивший переход лунного корабля на траекторию снижения, производился над обратной стороной Луны. Второе включение (торможение при посадке) было произведено через 1 ч. Продолжительность работы двигательной установки составила при этом 756,6 сек.

Показания контрольно-измерительной аппаратуры.В основном датчики функционировали очень хорошо. Предельная разница в показаниях различных датчиков давления на выходе из блока регуляторов не превышала 0,18 ат. Во время торможения были зарегистрированы пульсации давления окислителя на входе в двигатель (размах колебаний до 4,71 ат). Пульсации давления в камере сгорания и давления горючего на входе в двигатель, а также изменения характеристик двигателя по результатам измерений не были обнаружены, что указывает на отсутствие в действительности пульсаций в линии окислителя. Такого рода пульсации наблюдались при наземных испытаниях, когда слабые колебания усиливались резонансом полости в узле установки датчика давления. Узел установки датчика состоит из тройника, один из штуцеров которого заглушен, а другой подсоединен к датчику. Условия резонанса изменяются в зависимости от количества гелия, попавшего в тройник и степени дросселирования двигателя.

Работа системы наддува при спуске протекала следующим образом. Система сверхкритического гелия работала на номинальном режиме (рис. 16.3). Графики давления окислителя на входе в двигатель и давления в камере сгорания приведены на pис 16.4, где видны также обсуждавшиеся выше пульсации. На рис. 16.5 показано снижение давления в топливных баках, обусловленное растворимостью гелия в компонентах топлива.

Риc. 16.3. Изменение давления в гелиевом баке двигательной установки взлетной ступени лунного корабля Apollo-11.

Работа системы контроля количества топлива на протяжении всего полета соответствовала расчетам. Ожидаемые величины и результаты телеметрии приведены на рис. 16.6. Эти данные показывают, что измеряемые в обоих баках количества окислителя расходятся к концу второго запуска. Датчик полной выработки компонентов топлива сработал на 685 сек после зажигания (за 71 сек до подачи команды на выключение двигателя и за 116 сек до расчетного момента полной выработки компонентов).

Рис. 16.4. Пульсации давления в камере ЖРД и давления окислителя на входе в ЖРД посадочной ступени лунного корабля Apollo-11

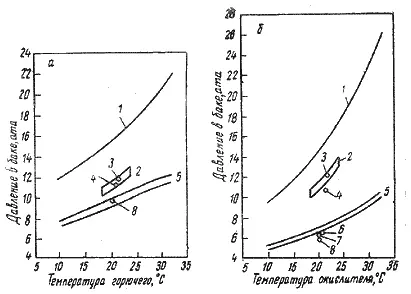

Рис. 16.5. Растворение гелия в горючем (а) и в окислителе (б) по расчетным и экспериментальным данным для двигательной установки посадочной ступени лунного корабля Apollo-11.

Рис. 16.6. Расход окислителя в двигательной установке посадочной ступени лунного корабля Apollo-11

После посадки лунного корабля на поверхность Луны для сброса давления из бачка с гелием и из топливных баков отработавшей двигательной установки посадочной ступени были открыты послепосадочные дренажные клапаны окислителя и горючего. Режим дренажа окислителя был номинальным. Дренаж горючего сопровождался неожиданным ростом давления горючего на входе в двигатель (рис. 16.7).

Дренаж гелиевого бачка одновременно с дренажем топливных баков привел к замораживанию горючего во внешнем теплообменнике. Наблюдавшийся неожиданно высокий рост давления горючего на входе в двигатель был вызван термическим расширением горючего в замкнутом объеме между замерзшим теплообменником и отсечными клапанами за счет теплоподвода от камеры сгорания. Для следующих полетов было решено не производить дренаж бачка со сверхкритическим гелием до взлета с Луны. Это достигается закрытием запорных гелиевых клапанов.

Рис. 16.7. Дренаж топливных баков двигательной установки посадочной ступени после посадки Apollo-11 на Луну.

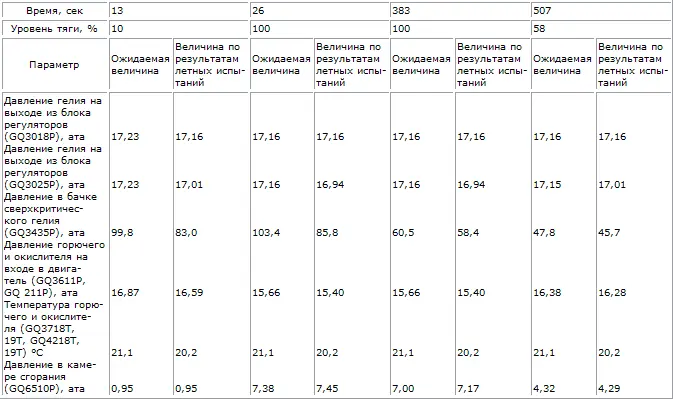

Таблица 13

Таблица 14

В табл. 13 и 14 приводятся ожидаемые и летные характеристики двигательной установки посадочной ступени лунного корабля Appollo-11.

Двигатель осуществил старт с посадочной ступени и вывел взлетную ступень на окололунную орбиту. Все давления и температуры были номинальными. ЖРД работал на полной тяге 237 сек. На рис. 16.8 показано давление гелия в баллонах системы наддува.

Рис. 16.8. Давление гелия в баллонах двигательной установки взлетной ступени лунного корабля Apollo-11

В табл. 15 и 16 даются расчетные и измеренные в полете характеристики двигательной установки взлетной ступени лунного корабля Apollo-11.

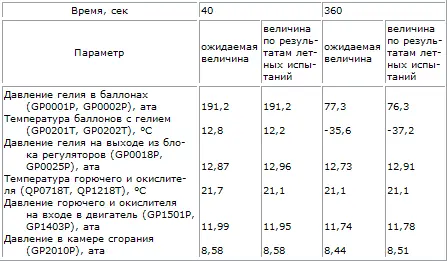

Таблица 15

Таблица 16

1. The Apollo spacecraft. Space World, 1969, № F-3 (ЭИ АиР, 1969, № 32)

2. Apollo lunar module. Spaceilight, 1969, 11, № 6, (ЭИ АиР, 1969, №38)

3. Mc Carthy J. F., Dodds J. I., Crowder R. S.Development of the Apollo launch escape system. J. Spacecraft and Rockets, 1968, 5, № 8, ЭИ АиР, 1969, № 1; РЖ, 1969, 3.41.156

4. Ryan R. S., Kiefling Z. A., Buchanan H. J., J.arvinen W. A.Simulation of Saturn V S-II stage propellant feeding dynamics. AIAA Paper № 70—626, ЭИ АиР, 1970, № 39; РЖ, 1970, 11.41.214

5. Тawil М. N., Caloger P.The use of multilayer insulation on the LM vehicle. AIAA Paper № 69—609, (ЭИ АиР, 1970, № 7)
