Гиперзвуковой самолет-разгонщик (по некоторым данным, его должно было создать ОКБ Андрея Туполева) представлял собой самолет-бесхвостку длиной 38 метров, с крылом большой стреловидности типа двойная дельта размаха 16,5 метра, с вертикальными стабилизирующими поверхностями на концах крыла. Герметичная кабина рассчитывалась на экипаж из двух человек и была снабжена катапультируемыми креслами. В верхней части фюзеляжа ГСР в специальном ложе крепился собственно орбитальный самолет и ракетный ускоритель, носовая и хвостовая части которых закрывались обтекателями.

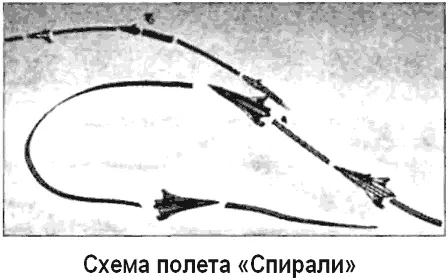

Блок турбореактивных двигателей располагался под фюзеляжем и имел общий регулируемый воздухозаборник. Рассматривая различные варианты будущей авиационно-космической системы, конструкторы остановились на двух вариантах силовой установки ГСР с четырьмя многорежимными турбореактивными двигателями, работающими на жидком водороде (перспективный вариант) или на керосине (консервативный вариант). ГСР применялся для разгона системы до гиперзвуковой скорости в 6 Махов для 1-го варианта или 4 Маха для 2-го варианта; разделение ступеней системы предполагалось произвести на высоте 28–30 километров или 22–24 километров соответственно.

Для выведения ОС на орбиту после отделения от ГСР создавался одноразовый ускоритель, представляющий собой двухступенчатую ракету массой 52,5 тонны с кислородно-водородным или кислородно-керосиновым ЖРД. Проектированием ускорителя занималось ОКБ-1 Сергея Королева, который относился к проекту с большим интересом.

После вывода ОС в намеченную точку ускоритель отделялся и падал в мировой океан. Диапазон высот рабочих орбит изменялся от минимальных порядка 200 километров до максимальных порядка 600 километров; направление азимута запуска в связи с наличием ГСР определялось конкретным целевым назначением полета и в зависимости от точки старта могло варьироваться в пределах от 0 до 97°. Масса выводимого на орбиту полезного груза составляла 1300 килограммов.

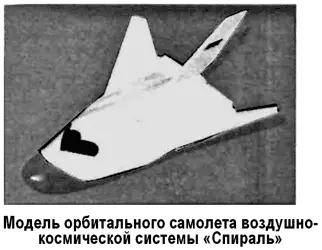

Одноместный орбитальный самолет длиной 8 метров и весом от 8 до 10 тонн (в зависимости от назначения) был выполнен по схеме несущий корпус треугольной в плане формы.

Он имел стреловидные консоли крыла, которые при выведении и в начальной фазе спуска с орбиты были подняты до 45° от вертикали, а при планировании поворачивались до 95° от вертикали. Размах крыла в этом случае составлял 7,4 метра.

Для маневрирования ОС на орбите использовался основной жидкостный ракетный двигатель тягой 1500 килограммов, а также два аварийных тягой по 40 килограммов. Для ориентации и управления служили микродвигатели с автономной системой подачи топлива — малоразмерные ЖРД в двух блоках по три сопла тягой 16 килограммов и пять сопел тягой 1 килограмм. Все двигатели орбитального самолета работали на высококипящем топливе (азотный тетраксид и несимметричный диметилгидразин). Количество топлива, которое при этом требовалось системе управления, определялось из длительности орбитального полета — порядка двух суток.

Аварийное спасение пилота предусматривалось на любом участке полета с помощью отделяемой кабины-капсулы фарообразной формы, имеющей систему катапультирования из ОС, навигационный блок, парашют и тормозные двигатели для входа в атмосферу в случае невозможности возвращения с орбиты всего самолета. В атмосфере летчик мог катапультироваться и из кабины.

Для защиты фюзеляжа от термодинамического нагрева при входе в атмосферу в конструкции был предусмотрен теплозащитный экран оригинальной конструкции. Как показали теплопрочностные испытания, максимальный его нагрев не превышал 1500 °C, а остальные элементы конструкции, находясь в аэродинамической «тени», нагревались и того меньше. Поэтому в производстве аналогов можно было применять титановые (и даже в отдельных местах алюминиевые) сплавы без специального покрытия, что значительно удешевляло конструкцию по сравнению с более поздним космическим кораблем «Буран».

Чтобы избежать разрушения от быстрого нагрева в процессе входа в земную атмосферу, экран должен был обладать высокой пластичностью, какую мог обеспечить ниобиевый сплав. Но его тогда еще не выпускали, и конструкторы временно, до освоения производства из ниобия, пошли на замену материала. Теплозащитный экран пришлось выполнить из жаропрочных сталей ВНС, причем не сплошным, а из множества пластин по принципу рыбьей чешуи. К тому же он был подвешен на керамических подшипниках и при колебаниях температуры нагрева автоматически изменял свою форму, сохраняя стабильность положения относительно корпуса.

Таким образом на всех режимах обеспечивалось постоянство конфигурации орбитального самолета.

После снижения до высоты 50 километров космоплан переходил в планирующий полет. Как только его скорость становилась ниже звуковой, открывался воздухозаборник в основании киля и набегающим потоком воздуха запускался турбореактивный двигатель. В отличие от спускаемых аппаратов космических кораблей, пилот космоплана мог совершить горизонтальный маневр до 800 километров от траектории спуска.

Штатная посадка осуществлялась на четырехстоечное лыжное шасси, убираемое в боковые ниши корпуса (передние опоры) и в донный срез фюзеляжа (задние опоры).

Стойки шасси расставлены были довольно широко и должны были обеспечить посадку практически на любой грунт.

При проектировании аэрокосмической системы конструкторы исходили из потребных 20–30 полетов в год.

С технической точки зрения работы шли успешно.

В 1967 году в отряде космонавтов была сформирована rpyппа, которой предстояло пройти подготовку к полетам на «Спирали». В нее вошли уже летавший в космос Герман Титов и еще только готовившиеся к космическим полетам Анатолий Филипченко и Анатолий Куклин.

По расчетам, «Спираль» сулила стать гораздо выгоднее существовавших в то время ракетных комплексов. Масса полезной нагрузки системы составляла 12,5 % от ее стартовой массы против 2,5 % у «Союза». У 320-тонного «Союза» на Землю возвращался 2,8-тонный спускаемый аппарат (0,9 %), а у «Спирали» повторно использовались 85 % конструкции, к тому же ей не требовался космодром.

В связи с большой сложностью программы «Спираль» в эскизном проекте предусматривалась поэтапная отработка всей системы.

На первом этапе предусматривалось создание пилотируемого аналога орбитального самолета с ракетным двигателем, стартующего с самолета-носителя «Ту-95». Самолет-аналог не должен был иметь массо-габаритного и приборного сходства с ОС. Цель испытаний — оценка основных аэродинамических и силовых параметров ОС в условиях, близких к космическому полету (максимальная высота полета — 120 километров, максимальная скорость полета — от 6 до 8 Махов) и входу в атмосферу. Планировалось изготовить и испытать три самолета-аналога. Согласно плану первый полет на дозвуковой скорости должен был состояться в 1967 году, полет на сверхзвуке и гиперзвуке — в 1968 году. Стоимость работ — 18 миллионов рублей. Этот этап по сути являлся аналогом американского проекта «Х-15», но в отличие от последнего не был реализован в металле.
