На втором этапе предусматривалось создание одноместного экспериментального пилотируемого орбитального самолета («ЭПОС»), предназначенного для натурной отработки конструкции и летного подтверждения характеристик основных систем ОС. Запуск «ЭПОС» собирались осуществить с помощью ракеты-носителя «Союз», при этом экспериментальный ОС должен был выйти на орбиту высотой 150–160 километров и наклонением 51°, совершить два или три витка, а затем выполнить спуск и посадку, как полноразмерный космоплан.

Планировалось изготовить и запустить четыре самолета в беспилотном (1969 год) и пилотируемом (1970 год) вариантах.

Стоимость работ — 65 миллионов рублей.

Параллельно с работами над орбитальным самолетом предполагалось создать и испытать полноразмерный гиперзвуковой самолет-разгонщик «50–50» с турбореактивными двигателями «РД-39-300», работающими на керосине (летные испытания четырех самолетов — в 1970 году, стоимость работ — 140 миллионов рублей). После накопления данных по аэродинамике и эксплуатации самолета на гиперзвуковой скорости планировался переход ГСР на водородное топливо, для чего необходимо было изготовить и испытать еще четыре самолета. Летные испытания ГСР на водороде должны были состояться в 1972 году, стоимость работ — 230 миллионов рублей.

На испытания полностью укомплектованной системы, состоящей из ГСР и ОС с ракетным ускорителем (все двигатели работают на керосине), отводился 1972 год.

После всесторонней отработки и проверки бортовых систем в 1973 году планировалось проведение летных испытаний полностью укомплектованной воздушно-космической системы с двигателями, работающими на водороде, и пилотируемым орбитальным самолетом.

В 1966 году к теме «Спираль» подключился Центральный аэрогидродинамический институт (ЦАГИ), где в то время директором был Владимир Мясищев и велись исследования аэродинамики летательных аппаратов на гиперзвуковых ско ростях.

ЦАГИ поддержал вышеописанную программу в своем официальном заключении, составленном в апреле того же года.

Бесчисленные испытания, начиная с лабораторных исследований, продувок моделей и аналогов в аэродинамических трубах ЦАГИ и кончая их стендовыми отработками применительно к разным режимам и этапам полета, позволили с высокой степенью достоверности определить аэродинамические характеристики планера орбитального самолета. Они же стали основой для разработчиков различных систем «ЭПОСа», создаваемого в ОКБ Микояна.

По первоначальному плану летных испытаний пилотируемых аналогов космоплана конструкторы собирались построить три самолета «ЭПОС»: дозвуковой аналог «105.11» для имитации атмосферного участка захода на посадку при возвращении с орбиты, сверхзвукового аналог «105.12» и гиперзвуковой аналог «105.13».

Для работ по этой теме из состава филиала в Дубне собрали группу в 150 человек, а ОКБ-155-1 выделили в самостоятельную организацию, ныне известную как конструкторское бюро «Радуга».

К сожалению, до летных испытаний удалось довести только первую из названных машин. Хотя самолет «105.12» был изготовлен полностью, он так и не принимал участия в испытаниях, а у «105.13» успели изготовить только фюзеляж.

Дело в том, что, несмотря на строгое технико-экономическое обоснование проекта, руководство страны быстро утратило интерес к теме «Спираль», бросив основные силы на лунную гонку с американцами. Сроки выполнения этапов программы оказались сорваны и над «Спиралью» нависла угроза закрытия.

Последнюю точку в ее истории мог бы поставить министр обороны Андрей Гречко, который, ознакомившись в начале 70-х годов с данными проекта, выразился ясно и однозначно: «Фантазиями мы заниматься не будем».

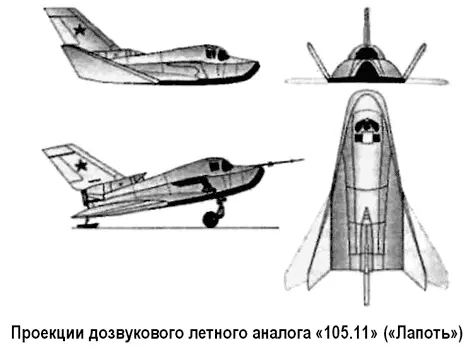

Однако новый импульс программе придало известие о том, что в США начаты работы над созданием космического корабля самолетной схемы «Спейс Шаттл» («Space Shuttle»). Благодаря усилиям министра авиапромышленности Алексея Минаева (выходца из ОКБ Микояна) было принято решение о проведении серии испытаний дозвукового аналога «105.11». Достроенный в 1974 году аналог «105.11» был выполнен по схеме «бесхвостка» с несущим корпусом, низкорасположенным треугольным крылом, однокилевым оперением, одним двигателем в хвостовой части фюзеляжа и четырехопорным шасси. Габариты экспериментального самолета были следующие: длина самолета — 8,5 метра, размах крыла — 6,4 (7,4) метра, высота — 3,5 метра, полный вес — 4220 килограммов.

Несущий фюзеляж имел стреловидную в плане форму (угол стреловидности — 78°) и сечения с закругленной верхней и практически плоской нижней частью. Фюзеляж состоял из четырех частей: носового отсека оборудования с кабиной, фермы с рамами, панелей с воздухозаборником ТРД и нижнего теплостойкого экрана.

Основной частью фюзеляжа является ферма с рамами из стали ВНС-2. В этом конструкция была схожа с американским «Х-20». Ферменную конструкцию выбрали из условий обеспечения максимального объема для размещения двигателя, топлива и оборудования.

В нижней центральной части расположили топливный бак-отсек, который входил в силовую часть фермы. В хвостовой части был размещен турбореактивный двигатель, воздухозаборник которого снабжен открываемой при работе двигателя створкой. Отсек оборудования с кабиной — обычной сварной конструкции из листовой стали ВНС-2 — соединялся с фермой пироболтами, образуя спасаемую капсулу. Пилот попадал в кабину через верхний люк. Панели и воздухозаборник ТРД (обычной дюралевой конструкции) закрывали ферму и крепились к ней на болтах. Экран, защищающий ферму от термодинамического нагрева и представляющий собой сварную панель из листовой стали с набором продольных и поперечных профилей, устанавливался снизу. С внутренней стороны экран покрывали термоизолирующим материалом.

Консоли крыла, имеющие угол стреловидности по передней кромке 55°, крепились к фюзеляжу, но могли поворачиваться на угол до 30° вверх в зависимости от режима полета. Привод поворота консолей крыла — электрический с червячным механизмом. Крыло снабжено элеронами для управления по крену. Вертикальное оперение включало киль площадью 1,7 м2 с углом стреловидности по передней кромке 60° и руль направления. На верхней поверхности хвостовой части фюзеляжа были расположены балансировочные щитки, отклоняемые вверх. Система управления самолетом — ручная от традиционной ручки и педалей «самолетного» типа.

Шасси — четырехопорное, убираемое, лыжное. Для взлета с земли в начале летных испытаний на передних опорах устанавливались колеса. Передние опоры убирались поворотом назад в ниши боковых панелей фюзеляжа выше теплозащитного экрана, хвостовые — за задний обрез фюзеляжа. Выпуск шасси производился с помощью пневмосистемы.
