Чтобы увеличить ещё больше поверхность нагрева огневой коробки, под верхними котлами установлены десять трехдюймовых труб, соединяющих переднюю и заднюю водяные камеры. Кроме того, эти камеры соединены между собою шестью 3 1/ 2-дюймовыми трубами, идущими вдоль свода.

Свод топки идёт непрерывно от низа трубной стенки до задней водяной камеры, выше топочной дверки, и делит огневую коробку на две части. Пламя и горячие газы идут направо и налево сквозь ряды водяных трубок, затем поворачивают и снова проходят мимо трубок в пространство над сводом, а оттуда в дымогарные трубы.

Пар собирается в передних частях верхних котлов. У наивысшей производящей этих котлов подвешена паросборная труба, в верхней части которой просверлено несколько рядов полдюймовых дыр. Пар, таким образом, собирается над большим зеркалом испарения и почти не увлекает с собой воду.

По паросборной трубе пар выходит из верхнего котла и через тройник попадает в водоотделитель системы Sanford Riley, установленный между верхними котлами.

Этот водоотделитель центробежного типа; пар пропускается по горизонтальной спирали, где вода выделяется и собирается на дне отливки; отсюда она снова попадает в котёл.

Описанная паросборная труба дала столь хорошие результаты, что водоотделителю почти нечего было делать; был даже поднят вопрос, нужен ли он вообще. Калометрическое исследование установило, что максимальная влажность пара в результате действияя паропроводной трубы и водоотделителя не превышала 2—3%.

К переднему фланцу водоотделителя привинчен болтами регулятор. Из регулятора пар попадает в камеру перегревателя, расположенную над дымовой коробкой.

Все болты перегревательных элементов имеют гайки наверху камеры, где их можно подтягивать, не открывая дверец дымовой коробки. В перегревателе 42 элемента, и каждый состоит из одной петли. Трубка элемента по выходе из камеры насыщенного пара завёрнута спиралью вокруг кольцеобразной трубы и вместе с ней заварена в стальную отливку, расположенную на 300 мм позади трубы паровоза. Движение пара по спирали прижимает всю влагу его к стенкам, чем достигается лучшая теплопередача. Этим также уравновешиваются напряжения расширения в соединениях кольцеобразной трубы. По этой трубе пропускается пар, который предохраняет от перегрева, когда регулятор закрыт. Из камеры перегревателя перегретый пар по паровпускной трубе попадает в цилиндр высокого давления.

Много внимания было обращено на уменьшение сопротивления в паропроводе. Паропроводная труба до регулятора имеет 8 1/ 2 дюйма в диаметре. (Лишь выходной фланец водоотделителя имеет диаметр 8 дюймов). От регулятора до камеры нагревателя 7 1/ 2-дюймовый проход, и тот же размер удержан до цилиндра высокого давления. Ресиверная труба имеет 10 дюймов в диаметре.

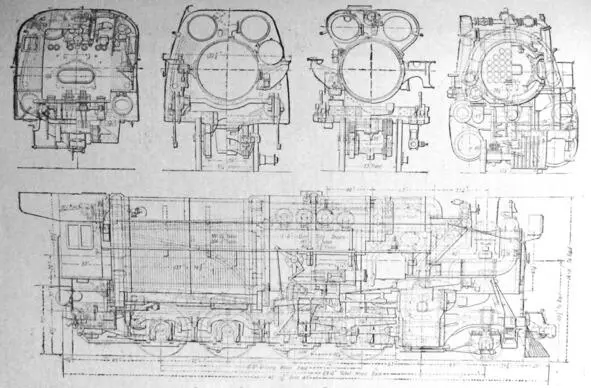

Котёл паровоза «Горация Аллена» в разрезах.

Основные данные котла:

тип – комбинированный водо- и огнетрубный;

давление пара – 22 ат;

род топлива – смесь жидкого и антрацита;

внутренний диаметр передней части среднего котла —

1546 мм;

огневая коробка, длина и ширина – 3480 × 1875 мм;

трубы вдоль свода, число и диаметр – 6 по 90 мм;

дымогарные трубы, число и диаметр – 145 по 50 мм;

жаровые трубы, число и диаметр – 42 по 137 мм;

длина – 4572 мм;

поверхность решётки – 6633 м 2;

поверхности нагрева:

– огневой коробки – 104,42 м 2;

– труб свода – 5,85 м 2;

– дымогарных труб – 105,16 м 2;

– жаровых труб – 81,85 м 2;

итого поверхность нагрева парообразования – 297,28 м 2;

перегреватель – 53,79 м 2;

всего парообразования и перегревателя – 351,07 м 2.

Завод Baldwin в Америке выпустил в 1926 г. свой шестидесятитысячный паровоз, представляющий интерес рядом конструктивных ообенностей. Этот юбилейный паровоз типа 2—5—1, предназначенный для товарных поездов, рассчитан на давление пара 24,6 ат, вследствие чего недостаточно надёжная при повышенных давлениях пара топка обычного типа с плоскими стенками и болтовыми связями заменена в нём водотрубной.

В устройстве цилиндрической части котла нет никаких особенностей. Котёл состоит из трёх барабанов, склёпанных из железа толщиной 33,3, 35 и 38 мм. Третий барабан конический, так что диаметр цилиндрической части котла с 2134 мм в переднем его конце увеличивается до 2388 мм в заднем. Котёл снабжён 206 дымогарными трубами диаметром 57,3 мм и 50 жаровыми трубами диаметром 140 мм, длина этих труб 7010 мм.

Остов топки состоит из двух цилиндрических клёпаных труб диаметром 660 мм, образующих потолок огневой коробки, кольцевого полого резервуара (грязевое кольцо, составляющее нижнюю обвязку топки, и 96 труб диаметром 102 мм, соединяющих потолочные трубы с грязевым кольцом и образующих боковые стенки топки, по 48 труб с каждой стороны).

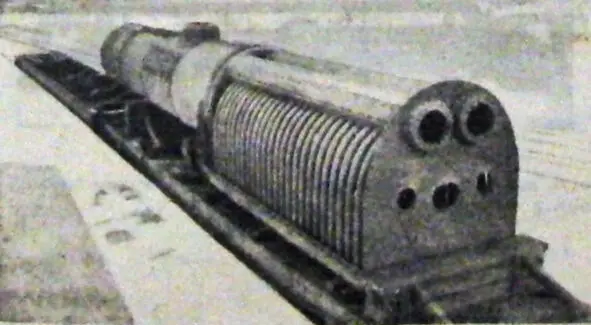

Остов водотрубной топки.

Хорошо видны концевые отверстия потолочных труб, закрываемые съёмными крышками и служащие для промывки боковых труб топки.

Потолочные трубы, расположенные одна от другой на расстояини 787 мм между их центрами, имеют полную длину 7162 мм. Они пропущены через заднюю решётку в цилиндрическую часть котла, где продолжены на длину 1670 мм и доведены до начала третьего барабана, с которым, благодаря его конусности, приходили в соприкосновение и приклёпывались в верхней его части.

Такое закрепление потолочных труб противодействует выпучиванию под давлением пара верхней части решётки. Кроме того, для уравновешивания давления пара на задние запорные крышки потолочных труб, передние концы их притянуты длинными анкерными болтами к передней решётке котла.

Полое, отлитое из стали, грязевое кольцо длиной 5537 мм и шириной 2565 мм состоит из трубчатого резервуара, по всему его периметру снабженного ещё двумя сообщающимися трубами – одной продольной по середине и одной поперечной, проходящей на расстоянии 1629 мм от переднего конца топки. Кроме боковых сторон грязевого кольца с потолочными трубами связаны задняя поперечная труба четырьмя 102 мм трубами и средняя поперечная труба кольца – пятью также 102 мм наклонными трубами. Эти последние пять труб служат для поддержания поперечной стенки и свода из огнеупорного материала, разделяющих топку на две камеры.

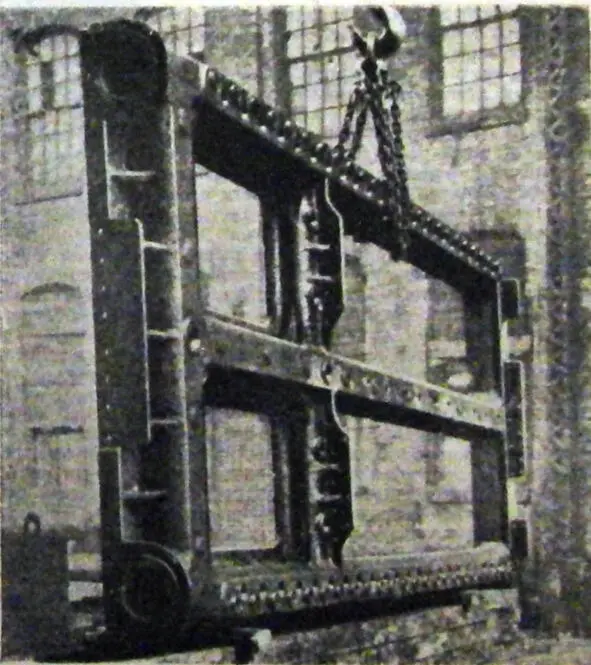

Грязевое кольцо.

С цилидрической частью котла грязевое кольцо соединено двумя изогнутыми трубами диаметром 229 мм. Все вертикальные трубы в местах соединения с грязевым кольцом развальцованы, а в соединениях с потолочнымн резервуарами, кроме того, ещё и приварены.
