Евгений Лосев - Турбовозы. История, теория, конструкция

– прочего оборудования и аппаратуры (маслоотделителя, пеноотделителя, турбогенератора и т. д.).

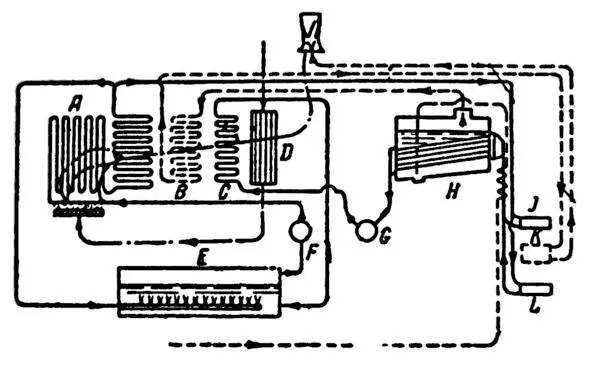

Принципиальная схема паровозной котельной установки

системы Леффлера. Фото из книги Ф. Я. Славгородского.

Генерируемый в котле-испарителе Е пар давлением 120 am нагнетается насосом F в трубчатую пароперегревательную систему A, омываемую топочными газами. Перегревшись здесь до температуры примерно 500°С, пар уходит далее и разветвляется – частично (примерно 25%) идёт в цилиндры высокого давления J, L , а остальная часть – в котёл-испаритель. Отработав в цилиндрах высокого давления, пар под давлением примерно 18 am проходит через маслоотделитель и поступает в трубчатую систему котла-теплообменника H. Отдав свою теплоту воде котла-теплообменника (которая превращается в пар давлением 15,5 am), пар конденсируется, после чего стекает в коллектор и питательным насосом G подаётся в котёл-испаритель, предварительно пройдя через водоподогреватель высокого давления С. Ответвившаяся часть пара (примерно 75%) поступает в воду котла-испарителя (через погружённую трубку с отверстиями) и отдаёт своё тепло на её испарение при давлении 120 am. Этот пар перекачивается циркуляционным насосом F вновь в пароперегревательную систему, и цикл повторяется снова. Потеря воды от утечек в контуре высокого давления пополняется за счёт воды из котла-теплообменника при помощи перепускного насоса. Генерируемый в котле-теплобменнике пар под давлением 15,5 am идёт в перегреватель B, перегревается там за счёт топочных газов (омывающих последовательно пароперегреватель высокого давления А, перегреватель В, водоподогреватель высокого давления С и воздухоподогреватель D) до температуры 300°С, проходит в цилиндр низкого давления К и, отработав, уходит через конус в атмосферу, создавая тягу в топочном пространстве.

Подготовка паровоза к работе резко отличается от обычной и происходит в следующем порядке.

Готовый пар обычного низкого давления (от находящегося под паром паровоза или из магистрального паропровода в депо) подаётся в котёл-испаритель, а также в цилиндры циркуляционного насосного агрегата. Последний начинает перекачивать пар из котла-испарителя по замкнутому контуру в котёл-теплообменник, где начинает испарять за счёт своего тепла воду. После того как давление пара в котле-теплообменнике достигнет 15,5 ат, подвод пара извне к насосу прекращается, и циркуляционный насос продолжает работать уже своим паром; одновременно в топке разводится огонь. Через определённый промежуток времени, когда давление пара в трубчатой системе доводится за счёт топочных газов до 120 ат, подвод пара извне в котёл-испаритель прекращается, и система начинает работать по нормальному циклу.

В случае отсутствия готового пара «растопка» котла может быть осуществлена вспомогательной нагревательной установкой, при помощи которой подогревается вода в котле-теплообменнике, и полученным таким образом паром низкого давления «заряжают» котёл-испаритель. После этого разводится огонь в топочной камере и система переводится на работу по нормальному циклу.

При непродолжительных стоянках (например, в оборотном депо) давление пара в котле-испарителе обычно бывает вполне достаточным для «растопки» котла своим паром без подвода его извне.

Мощность, затрачиваемая на работу циркуляционных насосов в замкнутом контуре высокого давления, составляет примерно 2% от мощности, развиваемой локомотивом.

Наличие в пapoгенераторной системе Леффлера двух контуров (высокого и низкого давления), по мнению самого Леффлера, не обязательно, и в данной схеме они приняты как некоторая страховка от возможного накипеобразовання в элементах и частях контура низкого давления. Леффлер считал, что при столь высокой скорости циркуляции воды через водоподогреватель высокого давления осаждение котельного камня в барабане котла-испарителя мало вероятно и что если бы оно даже имело место, то особо вредных последствий от этого не было бы, поскольку топочные газы совершенно не соприкасаются со стенками барабана котла-испарителя. Представляется поэтому возможность значительно упростить тепловую схему парогенераторной установки за счёт упразднения котла-теплообменника, промежуточного пароперегреватсля и прочего относящегося к ним оборудования и устройств. В этом случае отработавший в цилиндрах высокого давления пар можно было бы направлять в цилиндры низкого давления, предварительно пропустив его через маслоотделитель.

Предполагалось, что значительное усложнение конструкции стандартного паровоза не должно вызвать особого повышения в расходах по содержанию и ремонту котельной установки, во-первых, потому, что вся трубчатая система выполнена из прямых трубок, и, во-вторых, наиболее дорогая часть установки – котёл-испаритель высокого давления никакого ремонта вообще не требует.

В отношении степени безопасности котельная установка системы Леффлера, по мнению её автора, не только не уступает стандартному котлу, но в известном отношении даёт больше гарантий. Во-первых, трубчатые системы обоих контуров выполнены из трубок малого диаметра – тем самым сводятся до минимума разрушительные последствия взрыва, если бы таковой произошёл, во-вторых, стенки бестопочного котла-испарителя, как не имеющие трубочных соединений, гарантируют большую его прочность.

Конденсаторы.Для более полного использования теплоперепада в турбине, экономии воды, а в некоторых случаях и топлива на паротурбовозах целесообразно применять конденсацию пара. Существуют смешивающая и поверхностная системы конденсации. На паротурбовозах смешивающая система трудно осуществима из-за громадного запаса охлаждающей воды, которую требуется возить с собой. Поэтому на локомотивах применяется поверхностная конденсация. При этом отработавший в турбине пар охлаждается воздухом или водой. В последнем случае происходит циркуляция охлаждающей воды, которая после нагревания отработавшим паром охлаждается в холодильнике; при этом образующийся из пара конденсат служит для питания котла.

Значительные сопротивления передаче тепла оказывает слой жидкого конденсата, обволакивающего охлаждающие трубки ввиду плохой теплопроводности охлаждающей воды.

Стремление удалить этот слой привело французского конструктора Жинабá к идее изменённого расположения трубок в противоположность обычному (шахматному) расположению. При расположении Жинабá падающие капли конденсата обтекают лишь часть поверхности трубок, отчего уменьшается сопротивление прохождению тепла. В системе Жинабá стекающий конденсат омывает лишь четвёртую часть окружности трубок, так что пар встречает на своём пути чистую металлическую охлаждающую поверхность, что существенно улучшает условия теплопередачи и конденсации. Система Жинабá позволяет сократить охлаждающую поверхность на 20—35%. Усовершенствованная система Жинабá изготавливалась заводом Balcke.
