Евгений Лосев - Турбовозы. История, теория, конструкция

Насосы Эдвардса строятся как приводные от главной машины, так и с самостоятельными паровыми двигателями, снабжёнными достаточно тяжёлыми маховиками.

Насосы Эдвардса с самостоятельными двигателями строятся на частоту вращения 200—300 об/мин. В этих насосах должна быть предусмотрена возможность сообщения обеих полостей, что необходимо во избежание слишком тяжёлого хода в начальный период работы, когда в холодильнике находится большое количество воды.

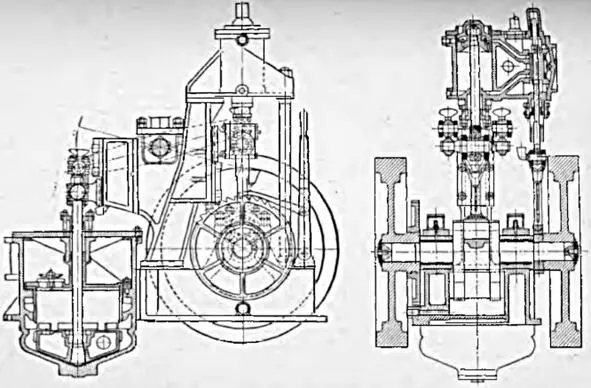

Насос Эдвардса.

Дуаль-помпа Вира применяется в крупных установках, требующих повышенного вакуума, и является отдельной от главной машины. Она состоит из двух цилиндров, оба насосных поршня имеют взаимно противоположное движение.

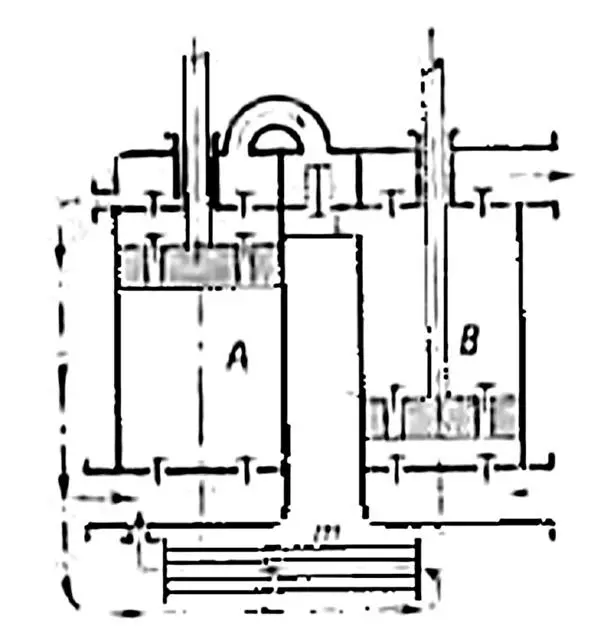

Насос Вира.

Один из цилиндров А служит сухим насосом и откачивает насыщенный паром воздух, а второй В служит мокровоздушным насосом.

Преимуществом насоса Вира служит раздельный забор воздуха и конденсата при выгодных температурах с избежанием чрезмерного переохлаждения конденсата.

Для паровых установок, требующих повышенного вакуума, для удаления воздуха, применяются системы так называемых пароструйных или эжекторных воздушных насосов.

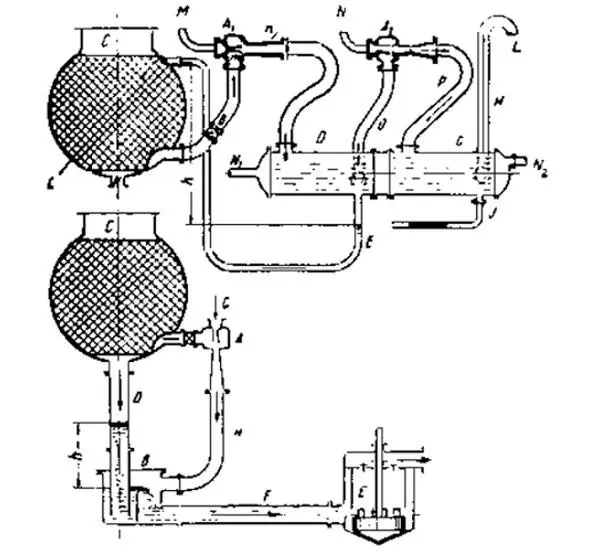

Пароструйный насос с промежуточным конденсатором.

Насыщенный паром воздух отводится из главного конденсатора С по трубе В и проникает к смешивающей камере эжектора А 1. В ту же камеру через расширяющееся сопло поступает свежий пар (через трубку М), достигающий при выходе из сопла давления холодильника и высокой скорости. Далее, смешиваясь с поступающей через трубку В паровоздушной смесью, общая масса воздуха и пара удаляется через сопло или диффузор п, в котором происходит сжатие смеси, сопровождаемое повышением давления примерно до 0,2 ата. Смесь поступает при этом давлении в промежуточный конденсатор D, охлаждающей водой для которого служит конденсат главного холодильника (последний откачивается через патрубок К особым центробежным конденсационным насосом). В холодильнике бо`льшая часть пара осаждается, и образованный таким образом конденсат поступает по трубе Е обратно в главный холодильник. Уровень воды в трубке Е, обозначенный на эскизе высотой h, определяется разностью давлений в промежуточном и главном конденсаторах. Сжатая до промежуточного давления паровоздушная смесь засасывается через трубку О вторым паровым эжектором A 2 и окончательно поступает во второй промежуточный холодильник G, в котором поддерживается атмосферное давление. Этот второй холодильник охлаждается также конденсатом главного холодильника, поступающим через трубку N 1 и удаляемым в тёплый ящик через трубку N 2; доведённый же до атмосферного давления воздух удаляется наружу через атмосферную трубку Н. В приведённой схеме теплота пара, расходуемого на эжекторе используется для подогрева конденсата, что делает всю установку весьма экономичной.

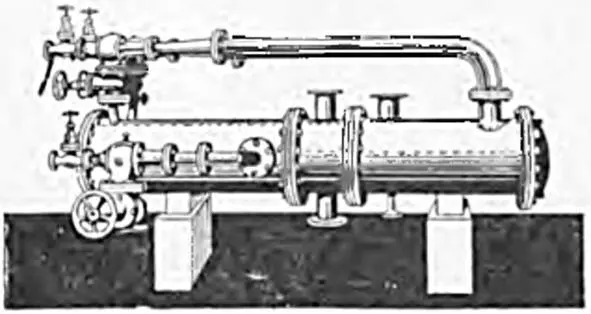

Двухступенчатый эжектор с промежуточным конденсатором.

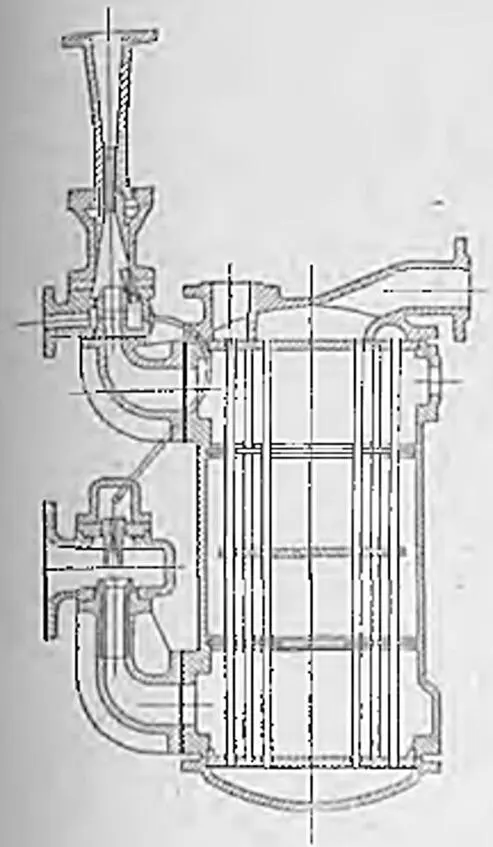

Конструкция двухступенчатого эжектора с промежуточным

конденсатором системы Balcke.

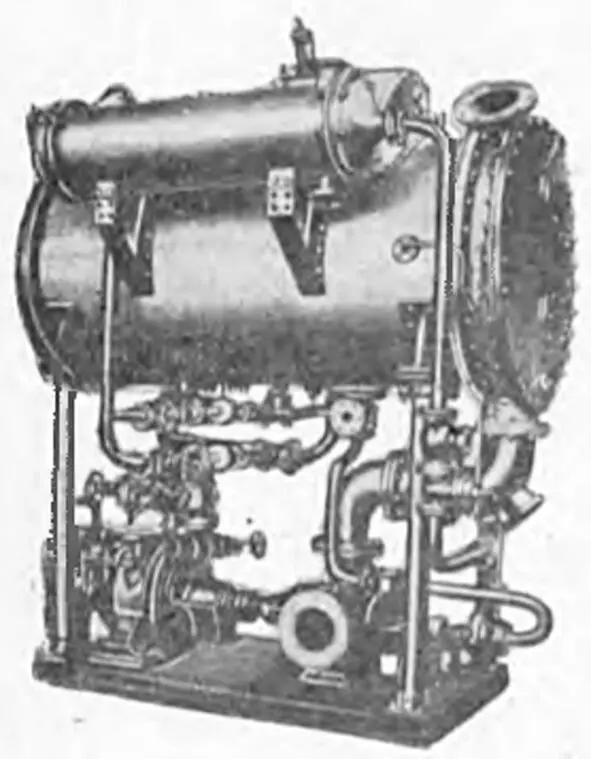

Комплект конденсационной установки завода Balcke с пароструйными эжекторами и промежуточным конденсатором.

В нижней части под главным холодильником виден центробежный конденсационный насос.

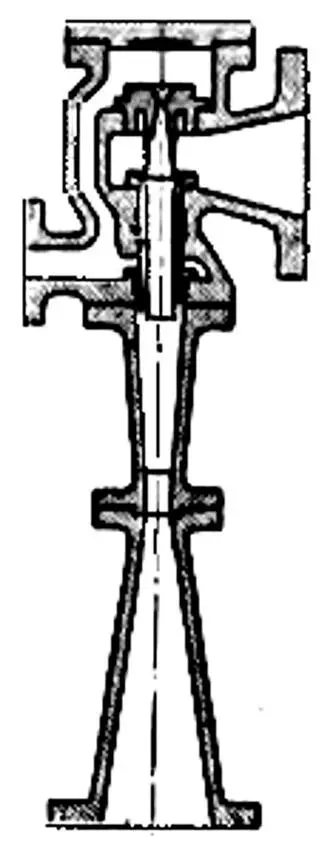

Эжектор без промежуточного конденсатора.

Пароструйные эжекторы применяются двухступенчатого типа, без промежуточного конденсатора, либо с последним. В эжекторе без промежуточного конденсатора вторичное сопло образовано кольцевой щелью между обоими диффузорами. Первый диффузор не имеет расширения, т. к. остающаяся неиспользованной в нём энергия пара используется в следующем, втором, диффузоре.

Кольцевая щель вторичного сопла может регулироваться при сборке эжектора постановкой прокладок.

Из современных систем следует отметить пароэжекторные вакуумные насосы (ПЭВН) Научно-производственного объединения «Энергомашавтоматика», поддерживающие относительно глубокий вакуум (0,5 – 5,0 мм рт. ст.). Они имеют обычно от четырёх до шести газоструйных аппаратов (ступеней), включенных последовательно по эжектируемой парогазовой смеси. Для снижения суммарного расхода рабочего пара на ПЭВН за струйным аппаратом устанавливается теплообменник-конденсатор, в котором бóльшая часть расхода пара, выходящего из этого струйного аппарата, конденсируется и благодаря этому к струйному аппарату следующей ступени поступает меньший расход эжектируемой (пассивной) парогазовой смеси; соответственно, на её сжатие тратится меньше рабочего пара.

В зависимости от условий работы ПЭВН его теплообменники-конденсаторы могут быть различного типа. Часто в эжектируемой смеси находятся вещества, которые могут загрязнять охлаждающую воду, циркулирующую через теплообменники-конденсаторы, и ПЭВН целесообразно комплектовать кожухотрубными теплообменниками-конденсаторами. Когда в составе эжектируемой смеси нет загрязняющих веществ, ПЭВН могут оснащаться смешивающими теплообменниками-конденсаторами или водогазовым струйным аппаратом. Причём в последнем случае водогазовый струйный аппарат заменяет как все смешивающие теплообменники-конденсаторы, так и три последних струйных аппарата.

ПЭВН с кожухотрубными теплообменниками-конденсаторами значительно сложнее и дороже, чем ПЭВН со смешивающими теплообменниками-конденсаторами или водогазовым струйным аппаратом. Однако использование такого типа ПЭВН позволяет исключить необходимость очистки (требуемой в случае использования ПЭВН со смешивающими теплообменниками-конденсаторами) большого количества загрязнённой воды.

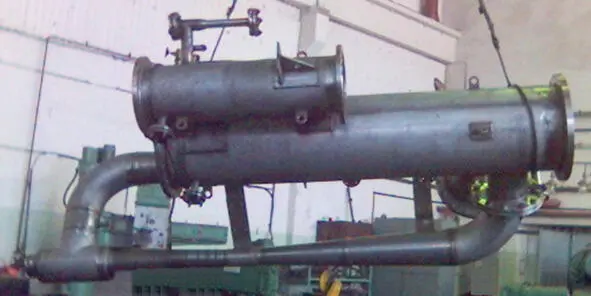

Пароэжекторный вакуумный насос НПО «Энергомашавтоматика».
