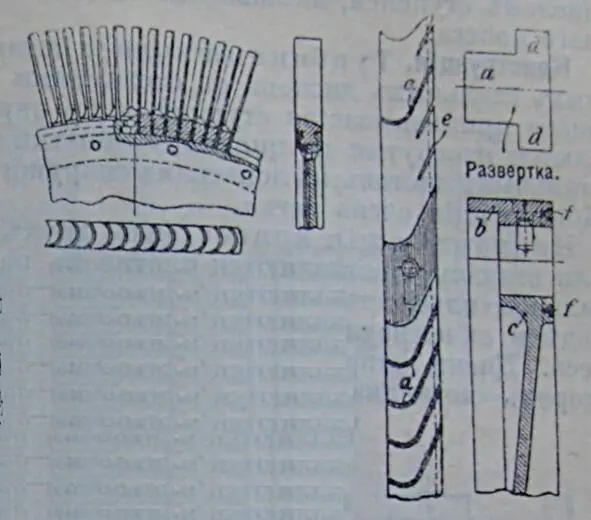

Лопатки турбины Цёлли.

Каждое направляющее колесо состоит из горизонтально разрезанного по диаметру и плотно вставленного в кожух кольца b литого стального диска с, также горизонтально разрезанного по диаметру; ступица диска с надета на ступицу турбинного колеса и имеет на внутренней поверхности выточенные лабиринтные кольца. Направляющие лопатки а, прессованные из листов никелевой стали, своими выступами d вставляются в соответствующие вырезы е направляющего колеса, где укрепляются при помощи привинченных колец f.

Регулировка производится дроссельным клапаном, который устанавливается поршнем при помощи давления масла в цилиндре. Распределительный золотник этого цилиндра переставляется от регулятора и снова приводится поршнем в среднее положение при соответствующем положении дроссельного клапана, в зависимости от положения регулятора. При помощи особого парового клапана можно, как и в турбине Парсонса, достичь перегрузки турбины на 20%. Для устранения возможности внезапного быстрого увеличения частоты вращения сверх наибольшего допускаемого значения имеется особый быстро запирающий клапан, который в этом случае приводится в действие особым предохранительным регулятором, прекращая доступ пара к турбине.

Выгоды турбин этого типа состоят в том, что они допускают небольшое число ступеней расширения благодаря хорошей конструкции турбинных колёс при незначительном напряжении частей; в экономном расходовании пара, также и при малых нагрузках; в возможности допущения у активных турбин больших зазоров (щелей) без потерь пара на пропускание; в избежании уравновешивающих поршней, в устранении опасности от удара лопаток при внезапном изменении перегрева пара и более быстром нагревании колёс перед пуском в ход.

Турбина Рато отличается от турбины Цёлли, кроме деталей, главным образом, большим числом ступеней в зависимости от конструкции турбинного колеса; действие пара такое же, как и в турбине Цёлли.

Турбинные колёса штампованы из сплошных стальных дисков с отогнутыми бортами; к центру диска приклёпывается ступица, а к окружности приклёпываются изогнутые по цилиндру лопатки из бронзовых или стальных листов; к лопаткам снаружи приклёпано кольцо. Конструкция очень легка.

Направляющие колёса, состоящие из двух частей, чугунные или стальные, вставляются плотно в разрезанный горизонтальной плоскостью на две половины барабан и плотно надеты с незначительной игрой на ступицу турбинного колеса. Диски направляющих колёс покрыты с обеих сторон металлическими листами, в промежутке между которыми у обода колеса вставляются направляющие лопатки и удерживаются снаружи особым кольцом. Полное действие пара со стороны ступеней низкого давления, а парциальное –со стороны высокого давления. Вал проходит сквозь барабан через посредство металлических сальников с особыми паровыми камерами, в которых автоматически поддерживается определённое давление пара. У мощных турбин часто ставятся три подшипника (особые барабаны для высокого и низкого давления). Подшипники с кольцевой смазкой и охлаждением водой.

Турбина Кёртиса – тип, из которого вытекает выгода применения смешанных систем, особенно по отношению к расходу пара. Рабочим колёсам высокого давления придаётся скорость на окружности до 180 м/с. Рабочий пар выходит из круглых наконечников (система Ридлер – Штумпф), выходное отверстие которых прессовано в четырёхугольную призму; две ступени скорости или вторая ступень давления с двумя ступенями скорости или несколько ступеней давления (без ступеней скорости) со стороны низкого давления.

Регулирование турбин при помощи дроссельных регуляторов и ручных вентилей у наконечников. Последние могут комбинироваться в группы. Допускают наибольшие температуры перегрева пара.

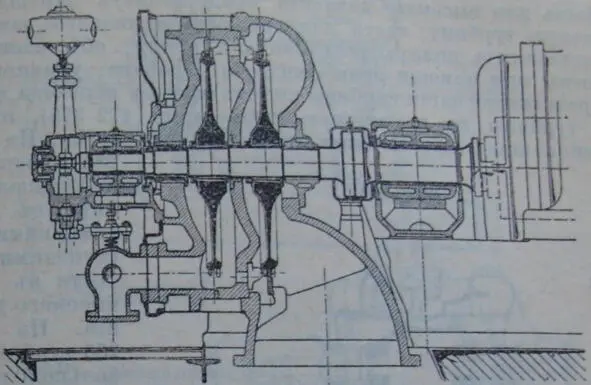

Турбина Кёртиса с двумя ступенями скорости.

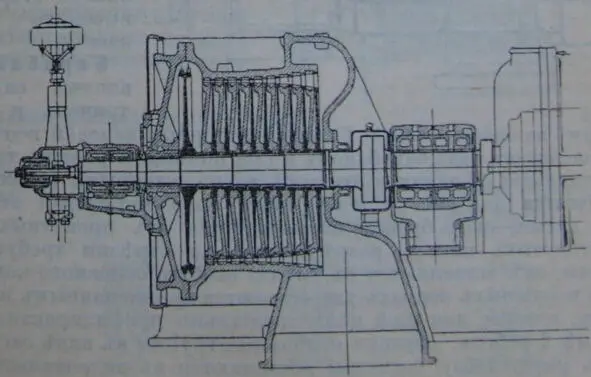

Турбина Кёртиса со ступенью скорости и ступенями давления.

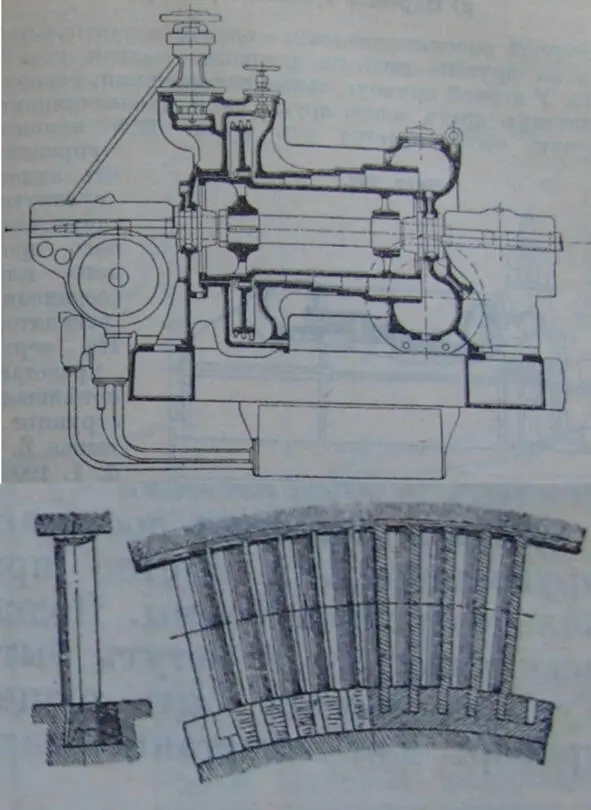

Мощная турбина системы Мельмс и Пфеннингер со многими ступенями давления и парциальным действием со стороны высокого давления.

Внизу показаны лопатки турбины.

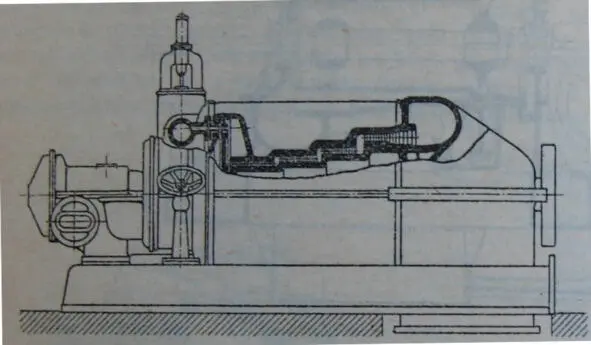

Турбина Зульцера.

В паровой турбине системы Мельмс и Пфеннингер часть для высокого давления представляет парциальную активную турбину; части для среднего и низкого давления представляют полную реактивную турбину; обе части соединены при помощи вращающегося барабана; уравновешивание реактивной части турбины имеет место у перехода активной турбины в реактивную, из-за чего уравновешивающие поршни являются излишними.

Барабан вполне симметричен и свободен на одном конце. Главный запорный паровой вентиль расположен под барабаном и при помощи паровых труб соединяется с двумя вентилями, расположенными вверху.

Лопатки (никелевая сталь) изготавливаются из прокатных и протянутых полос, разрезанных на отрезки требуемой длины; они вставляются в гнёзда особого основного кольца и на наружных концах удерживаются приклёпанным кольцом, которое для этой цели специально профилировано в форме двух рёбер, образуя отдельные группы в виде сегментов; сегменты вставляются в выточенные канавки барабана, где удерживаются кольцом.

Регулированиe производится при помощи плоского осевого регулятора, который изменяет эксцентриситет эксцентрика, действующего на колебания двухседалищного клапана.

Паровая турбина Зульцера – активная парциальная турбина на стороне высокого давления и полная реактивная турбина на другой стороне, низкого давления. У первой прямоугольные наконечники, расположенные вплотную друг возле друга. Наконечники управляются от одного регулирующего двухседалищного дроссельного клапана, соединённого с регулятором. Осевое давление со стороны реактивной турбины воспринимается уравновешивающим диском под давлением масла; для этой цели установлен особый насос.

Набивка сальников достигается при помощи большого числа пружинящих и плотно прилегающих к валу дисков кольцеобразной формы. Подшипники покоятся на шаровых поверхностях и могут быть устанавливаемы по высоте. Турбина может быть пущена в ход лишь тогда, когда прибор для нагнетания смазки будет в действии.
