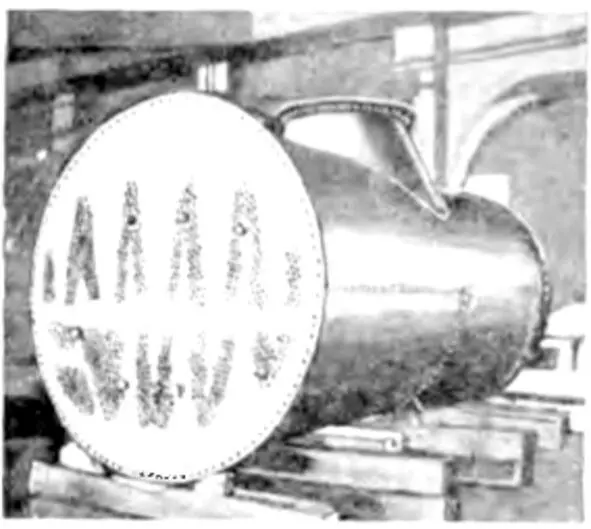

Конденсатор Жинабá производительностью 16000 кг пара в час.

Здесь обращает на себя внимание малое количество трубок, объясняемое их большим тепловым напряжением.

Обычно принято разделять ток воды на две или три последовательно соединённые секции. Этим достигается увеличение скорости воды и создаются благоприятные условия охлаждения пара и воздуха, попадающего в конденсат вместе с паром (воздух охлаждается наиболее интенсивно в нижней части, откуда производится его отвод).

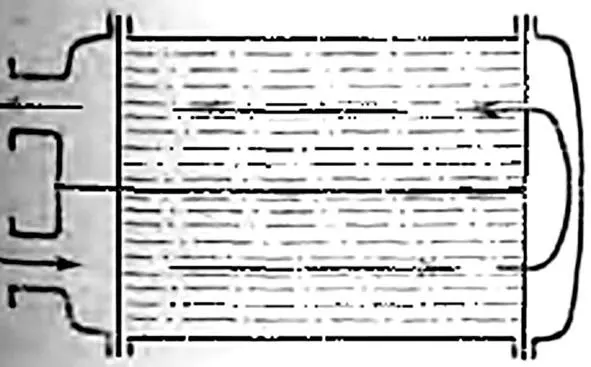

Последовательно соединённые секции конденсатора.

Обыкновенные формы конденсаторов круглого и овального сечения не являются удовлетворительными, так как не осуществляют необходимого для получения большой скорости воздуха быстрого сокращения сечений. С этой точки зрения заслуживают внимания конденсаторы треугольной формы, нашедшие большое распространение в турбинных установках.

Конденсатор треугольной формы.

Для предохранения конденсата от чрезмерного охлаждения нижняя часть трубчатой охлаждающей батареи отделяется щитом, по которому конденсат стекает непосредственно к месту его отвода. В то же время воздух проходит через отдельную часть трубчатой батареи и интенсивно в ней охлаждается. С целью быстрого стока конденсата и получения наибольших скоростей воздуха в конденсаторах устанавливают иногда направляющие щиты.

Наконец, существуют системы, в которых сток конденсата производится секционно таким образом, что сконденсированный на верхних элементах пар стекает вниз, не соприкасаясь вовсе с остальной частью трубчатой батареи.

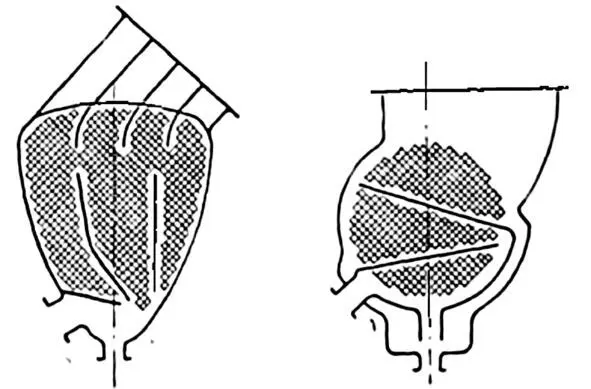

Конденсаторы с направляющими щитами (слева) и секционным стоком конденсата (справа).

В системе Contraflo впуск пара устроен таким образом, что пар при входе распространяется по всей окружности холодильника, встречая сразу исключительно большую охлаждающую поверхность. Трубки конденсатора расположены таким образом, что живое сечение их для прохода воздуха по направлению к концу конденсатора непрерывно уменьшается. Для направления воздуха внутри конденсатора установлены направляющие щиты, расположенные так, чтобы они оказывали наименьшее сопротивление протеканию воздуха и пара. Конденсируемый пар падает в виде дождя на перегородки, по которым стекает вниз без значительного переохлаждения.

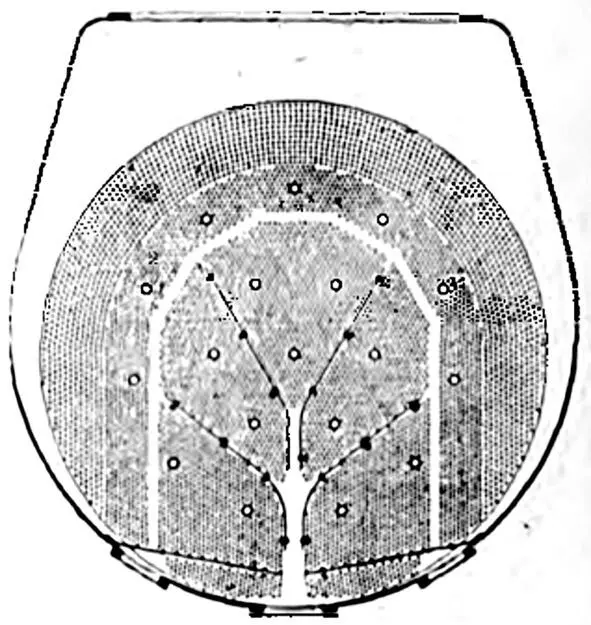

Конденсатор Contraflo.

Конденсатор системы Парсонса осуществляет одну из форм так называемых регенеративных конденсаторов. В этом случае в средней части конденсатора устроен свободный проход, по которому пар достигает беспрепятственно нижней части холодильника и только после этого, поднимаясь по бокам вверх, встречает охлаждающую поверхность. Таким образом течение пара имеет здесь обратный характер по отношению к обычно принятому. Охлаждающая же вода поступает сперва в верхние трубки и затем в нижние.

Вследствие такого расположения стекающий вниз конденсат встречает восходящий поток тёплого пара и, достигнув дна холодильника, нагревается до теоретически наивысшей возможной температуры. С другой стороны, воздух, забираемый у наивысшей точки конденсатора, принимает наинизшую возможную температуру, почти равную температуре охлаждающей воды.

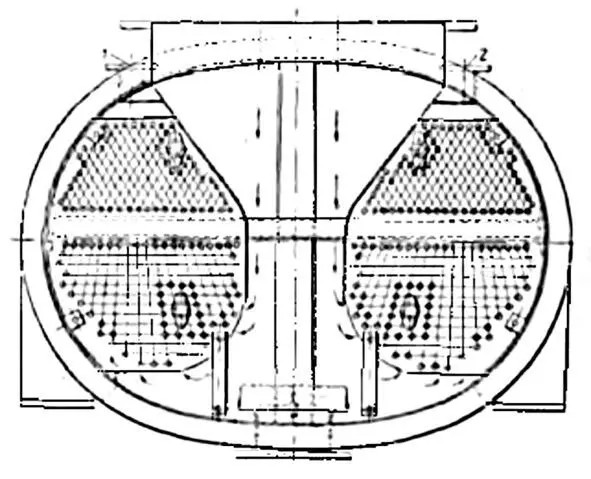

Конденсатор Парсонса.

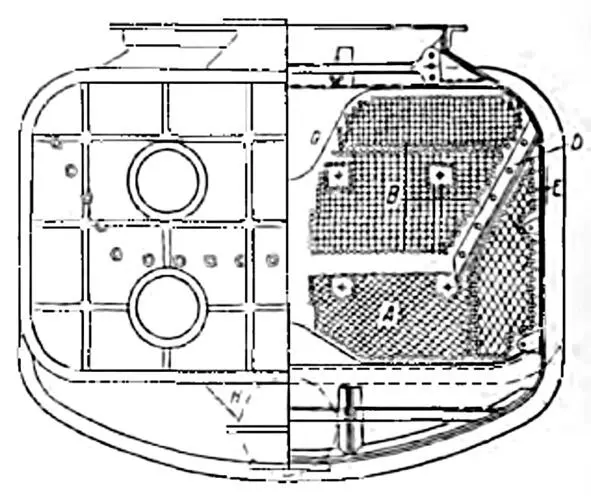

Конструкция регенеративного конденсатора Вира.

Пар поступает свободно вниз через средний свободный проход С и затем поднимается вверх вдоль внутренней перегородки D до точки Е, где забирается воздух. Стекающий вниз конденсат встречает поток пара и нагревается последним. Конденсат отбирается в нижней части у патрубка F, охлаждающая же вода входит через патрубок G.

Особенностью конденсатора Brown Boveri является разделение его продольной диаметральной перегородкой на две части. Каждая из них может быть вскрыта во время работы для очистки или уплотнения трубок. Завод гарантирует увеличение теплопередачи по сравнению с обычными конструкциями на 20—30% и повышение температуры конденсата на 5—8° при температуре воздуха, почти равной температуре охлаждющей воды.

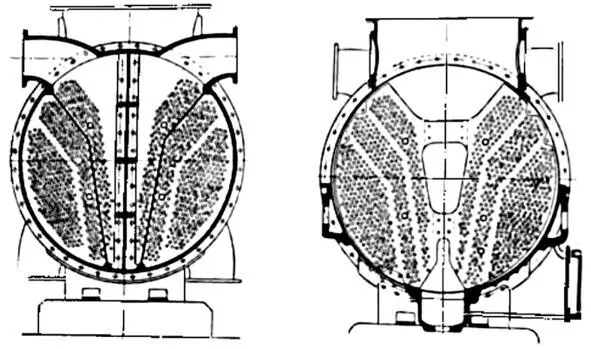

Конденсатор завода Brown Boveri. Разрез по передней водяной камере (слева) и по паровой полости конденсатора (справа).

Охлаждающая вода поступает снизу в наружные трубки и выходит вверх, проходя в обратном направлении внутренние ряды трубок. Пар вступает в среднюю часть конденсатора сверху и по свободному каналу проходит внутрь, откуда распространяется по горизонтальному направлению вправо и влево. Осадившийся на трубках конденсат стекает вниз, встречая на пути почти одинаковую температуру трубок и тёплого пара, чем также осуществляется принцип регенеративного нагрева.

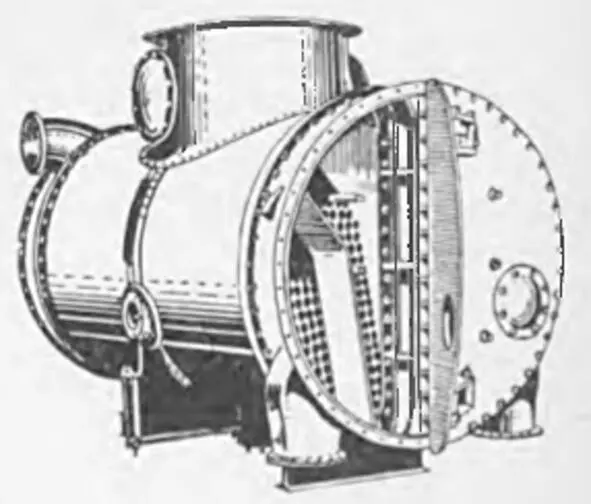

Общий вид конденсатора Brown Boveri с одной открытой половиной.

Для удаления из холодильника воздуха и конденсата применяются две основные системы насосов: так называемые мокровоздушные насосы и отдельные насосы для конденсата и воздуха (последние называют сухими).

Насосы первой системы откачивают одновременно воздух и конденсат, стекающий к всасывающим клапанам, располагаемым настолько низко, чтобы клапаны были совершенно залиты водой (что необходимо ввиду плохой всасывающей способности насосов при низких давлениях).

Насос Эдвардса имеет лишь нагнетательные клапаны. Вместо всасывающих клапанов в нижней части цилиндра насоса устроены окна, через которые при нижнем положении поршня цилиндр наполняется как воздухом, так и конденсатом.
