С наружной стороны трубчатые боковые стенки огневой коробки обмурованы огнеупорным кирпичём, облицованы плитками и покрыты обшивкой. В потолке топки пространство междy двумя водяными трубами также заполнено огнеупорным материалом.

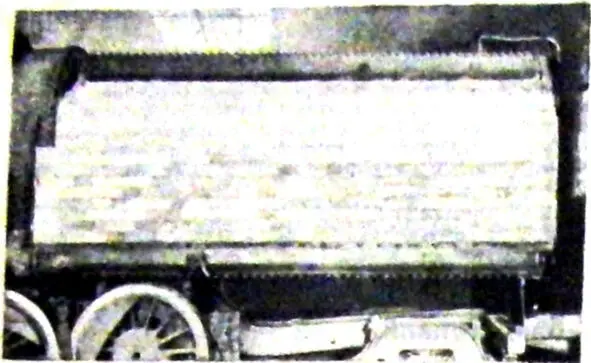

Обмуровка топки.

Высота топки от верха грязевого кольца до центров потолочных труб 1981 мм, объём топки 19,35 м 3, площадь колосниковой решётки 7,66 м 2. Длина топки 5067 мм, ширина 2438 мм. Длина колосниковой решётки З511 мм, ширина 2184 мм. Поверхности нагрева: огневой коробки – 69,21 м 2; жаровых труб – 152,78 м 2; дымогарных труб – 257,77 м 2. Площадь перегревателя 126,10 м 2.

Усовершенствования в области паровозов направлены на улучшение в них использования тепла, что может быть достигнуто путём повышения давления пара, примерно, до 60 ат (против 14—16 ат).

Для достижения этой цели заводом Henschel в 1925 г. построен паровоз 2—3—0 с котлом двойного давления, причём топка служила в качестве котла высокого давления на 60 ат, с промежуточным подогревом, цилиндрическая часть котла исполнена обычной конструкции на рабочее давление 14 ат.

Топка построена из водяных труб, которые входят своими нижними концами в водяную камеру у обвязочной рамы, а верхними концами – в маленький паросборник. Пар, образующийся в водяных трубках, попадает по восходящим водяным трубкам из паросборника в нагревательные змеевики, которые укреплены вверху котла высокого давления. Здесь пар (с давлением 70—85 ат) отдаёт свою теплоту парообразования питательной воде в котле высокого давления и ниспадает по наружным трубкам как конденсат снова в камеру топочной рамы.

Этим достигается отсутствие накипи в трубчатом котле.

Цилиндрическая часть котла (с рабочим давлением 14 ат) обычной формы.

Пар из котла высокого давления (60 ат) поступает через регулятор высокого давления к перегревателю обычного типа, который расположен в нижней части жаровых труб. Оттуда пар поступает в цилиндр высокого давления внутри рамы. Пар, образующийся в цилиндрической части котла, устремляется также через регулятор в паровом колпаке в перегревательные трубки, которые помещены в верхней части жаровых труб. На пути из коробки пароперегревателя к обоим наружным цилиндрам низкого давлении высоко перегретый пар низкого давления смешивается с паром из цилиндра высокого давления, благодаря этому средняя температура пара, входящего в цилиндры низкого давления, составляет 300—330°С. По окончании рабочего процесса пар из цилиндров низкого давления выходит в трубу через конус.

Для питания котла низкого давления служит насос с подогревателем. В качестве резерва служит обыкновенный инжектор. Котёл высокого давления снабжается водой из котла низкого давления помощью насоса.

Далее имеется также инжектор для котла высокого давления, чтобы питать его из тендера.

Огневая поверхность нагрева топки 19,7 м 2; труб – 122,0 м 2; полная поверхность нагрева котла 141,7 м 2; поверхность перегревателя 90,5 м 2.

Общество Siemens-Schuckertwerke, заинтересованное в патентах Бензона, решило поставить у себя котёл производительностью 10000 кг пара в час и турбину с рабочим давлением пара 100 ат. Старый котёл Борзига с наклонными трубами на 13 ат давления, имеющими 305 м 2 поверхности нагрева, был поднят и под ним был установлен котёл Бензона. Это имело целью выяснить возможность применении котла Борзига в виде подогревателя воды и дать возможность использования наличных котлов низкого давления при переходе на пар высокого давления.

Котел Бензона состоит на горизонтальных змеевиков, составленных из коротких, прямых труб диаметром 20/32 мм, соединённых между собой дугообразными трубами, сваренными с ними внахлестку. Котёл поверхносью нагрева 216 м 2разделён на три секции: испаритель и два перегревателя. Испаритель расположен над самой топкой; в нём вода нагревается до 370—380°C, смотря по нагрузке котла. Получаемая сильно перегретая вола или слабо перегретый пар критического давления поступает в верхний перегреватель. Из него перегретый до 400°C пар критического давления поступает в редукционный клапан, в котором давление снижается до 100 ат, после чего пар вновь перегревается до 400°C в нижнем перегревателе, в таком виде он поступает в турбину. Таким образом, в этом котле нарушен принцип противотока.

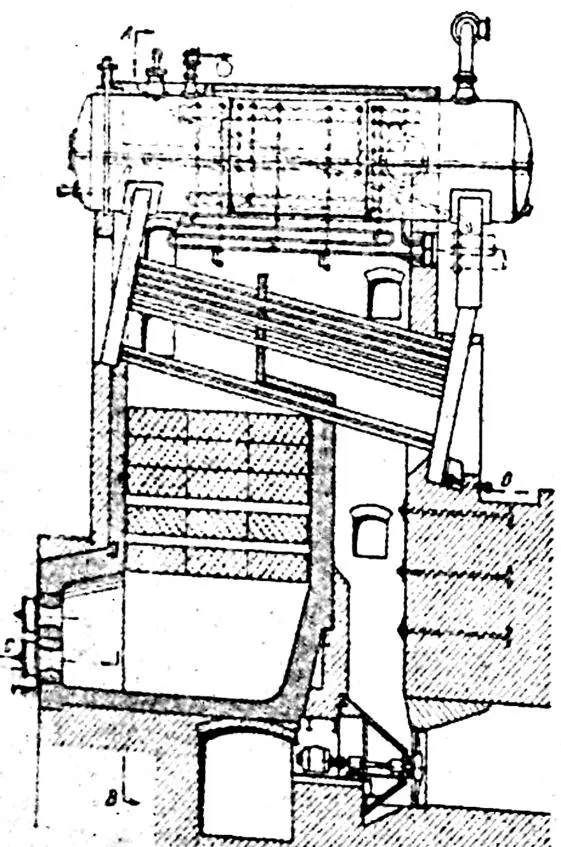

Котёл Бензона на 10000 кг пара.

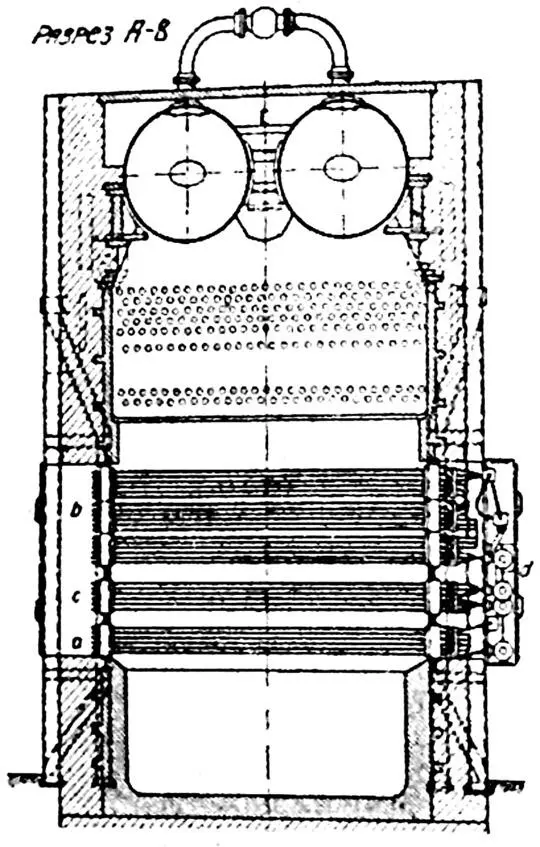

Котёл Бензона на 10000 кг пара. Разрез A – B.

a – испаритель; b – верхний перегреватель; c – нижний перегреватель; d – перепускные клапаны.

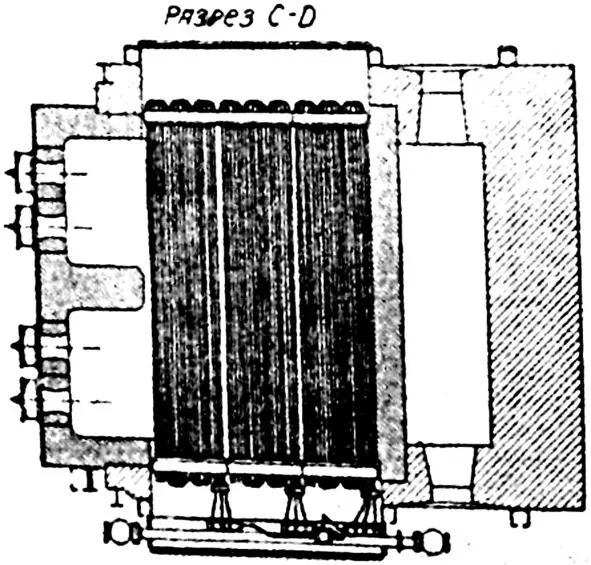

Котёл Бензона на 10000 кг пара. Разрез C – D.

Секции испарителя и нижнего перегревателя занимают по 1/ 5, а верхнего перегревателя – 2/ 5 общей поверхности нагрева. Для простоты все три секции состоят из 15 одинаковых змеевиков, составленных, в свою очередь, каждый из трёх отдельных витков, расположенных так, что их впускные и выпускные фланцы находятся друг над другом. Витки эти соединяются между собой последовательно, а в каждой секции отдельные змеевики соединяются параллельно с помощью труб, имеющих внутренний диамиаметр 70 мм с ввинченными и вваренными штуцерами 20 мм внутреннего диаметра. Так как в секциях испарителя и нижнего перегревателя по три, а в секции верхнего перегревателя девять змеевиков, то для прохода воды и пара служат в секциях испарителя и нижнего перегревателя по три, а в секции верхнего перегревателя девять труб.

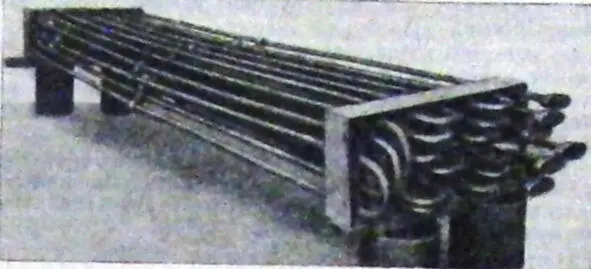

Змеевик для котла Бензона.

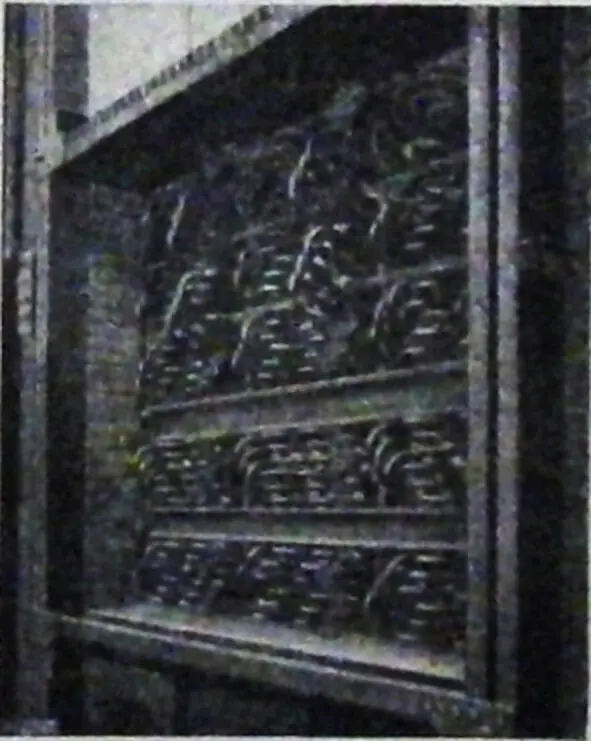

Котёл Бензона с 15 змеевиками.

Все отдельные змеевики лежат свободно в железных подставках, поэтому они могут свободно расширяться. Фланцы свободно навинчиваются на трубы и свинчиваются длинными болтами с пружинными подкладками под гайками; подкладки эти должны сохранять упругость до 450°C.

Благодаря этой конструкции получается абсолютная плотность соединений труб, несмотря на сильные колебания температуры.

Арматура котла состоит из двух створных клапанов на питательной и паровыпускной трубах, двух предохранительных клапанов на 100 и 230 ат и двух перепускных клапанов для обеспечения одинаковых давлений в секциях испарителя и верхнего перегревателя. Один из них ручной, а другой – автоматический.
