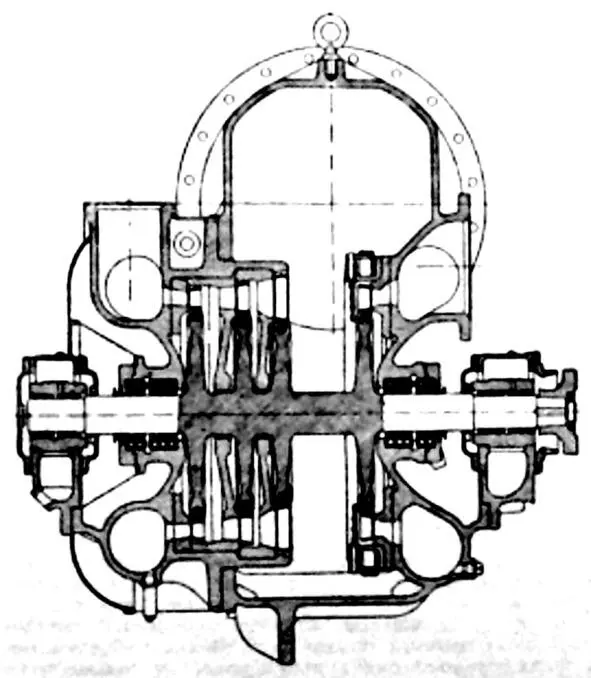

Турбина мятого пара, установленная на тендере паровоза Henschel.

Вместе с тем завод Henschel в Касселе (Германия) в сотрудничестве с Цёлли применил этот принцип для модернизации паровозов, взяв для опыта прусский паровоз Р 8 (Т38). Паровоз снабжён вентилятором Бетца, благодаря которому высасывались газы из дымовой коробки. Вентилятор укреплён на дымовой дверке и приводился в движение непосредственно от маленькой паровой турбины. Мятый же пар двумя боковыми паропроводами на уровне боковых площадок паровоза при помощи гибких труб отводили в тендер, предварительно пропуская через маслоотделители. Далее он поступал в турбину низкого давления, которая приводила в движение ведущие оси тендера.

Локомотив был построен в 1927 г. Сам паровоз был немного модифицирован с добавлением вентиляторной тяги. Поскольку окончательный выхлоп находился под незначительным давлением, исходную дымовую трубу дымовой камеры пришлось заменить на электрический вытяжной вентилятор в дымовой камере. Замена шарового конуса вытяжным приспособлением и установка маслоотделителей – единственное заметное изменение, которым подвергся существующий паровоз. Бóльшая часть нововведения заключалась в тендере. Превращённый в движущий экипаж, он был оснащён сдвоенными ведущими колёсами по схеме 1-2-2 и нёс на себе, кроме запаса угля и воды, турбину низкого давления переднего и заднего хода с передачей к ведущим осям, конденсатор и всю установку для производства вакуума.

Турбина низкого давления сконструирована с тремя ступенями для переднего хода и с одной ступенью для заднего. Давление от 1,1 до 1,4 ат в паропроводах, соединяющих паровую машину с турбиной, поддерживается при всех нагрузках при помощи регулятора давления.

Регулятор давления паровоза Henschel.

КМ – поступление пара от поршневой машины; VT – проход для пара по трём каналам I, II и III в турбину низкого давления переднего хода; RT – проход для пара к турбине низкого давления заднего хода; V – положение при ходе вперед и R – положение при ходе назад. Когда давление в соединительной трубе слегка увеличивается, цилиндрический золотник открывает последовательно три группы упомянутых каналов I, II и III при помощи масляного сервомотора. Турбина низкого давления переднего хода отделена от турбины заднего хода при помощи двухседельного клапана, не пропускающего пар. При перемене хода с переднего на задний одновременно с перекидкой парораспределения поршневой машины производится перестановка клапана изменения хода турбины низкого давления из положения V в положение R. Вследствие этого цилиндрический золотник закрывает три группы каналов, ведущих в турбину низкого давления переднего хода, и двухседельный клапан начинает отжиматься от своих сёдел концом штока цилиндрического золотника, причём противодействующая этому пружина сжимается, и таким образом канал, ведущий к турбине заднего ходя, оказывается открытым. Предохранительные клапаны, размещённые на маслоотделителях, не дают возможности во всех случаях давлению в соединительной трубе сделаться чрезмерно большим, каковое может, например, иметь место в случае полной выкладки при спущенном рычаге у паровой машины.

Турбина низкого давления, как для переднего, так и для заднего хода, приводилась в движение выхлопным паром среднего давления из исходных цилиндров. Конденсатор в тендере создавал разрежение для выхлопных газов турбины, повышая тепловой к.п.д.

Турбина низкого давления, использующая мятый пар, работала при разрежении 80—85%, что предусматривало наличие конденсатора. В конструкции конденсатора Геншель отошёл от общепринятой формы и создал оригинальную модель, в которой совмещены функции поверхностного холодильника и охладителя воды открытого типа с применением искусственной вентиляции. Этот холодильник надо отнести к холодильникам испарительного типа. Пар из турбины низкого давления протекает по четырём группам труб, размещённых параллельно и находящихся в воздушном потоке. Три пропеллера Бетца, расположенные в крыше тендера, всасывают охлаждающий воздух через конденсатор. Образующийся конденсат и воздух удаляются воздушным насосом, размещённым внизу, а циркуляционный насос создаёт циркуляцию охлаждающей воды и подаёт её из нижней части тендерного бака под холодильником в распределительные трубки над каждой группой труб, в которых течёт пар из турбины низкого давления.

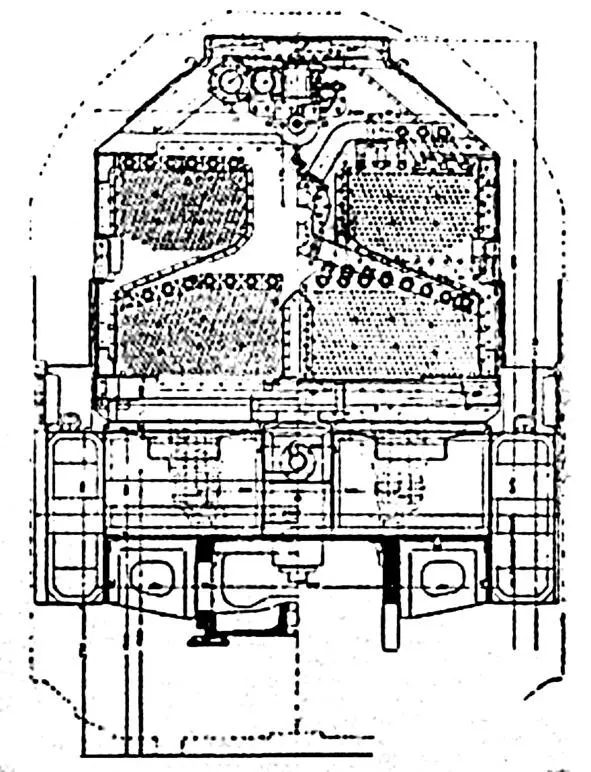

Конденсатор паровоза Henschel.

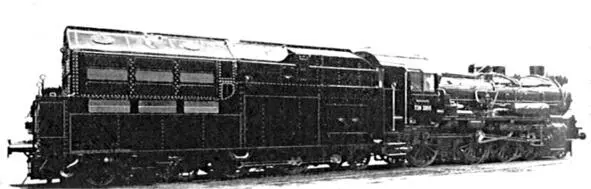

Турбопоршневой паровоз Т38—3255 с конденсацией пара. Фото с сайта «The Self Site: Unusual Steam Locomotives».

T38 был, по сути, обычным паровозом с поршневым приводом, на котором использовалась вспомогательная турбина низкого давления, установленная на тендере. Турбина, в свою очередь, выпускала пар в конденсатор в задней части тендера, что давало возможность турбине работать эффективнее. Система разработана доктором Цёлли из DRB совместно с производителем Henschel.

Немецкий Henschel T38—2555. Серия производилась в 1927—1938 гг.

Фото с сайта www.yaplakal.com.

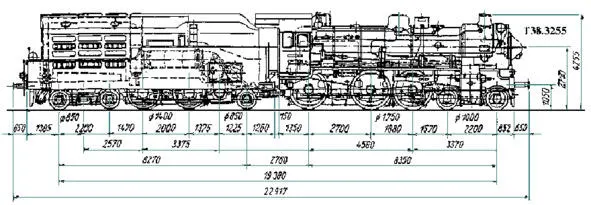

Локомотив Т38 с размерами. Вид сбоку. Рисунок с сайта «The Self Site: Unusual Steam Locomotives».

Большой выхлопной канал от турбины к конденсатору необходим для надлежащей эффективности турбины.

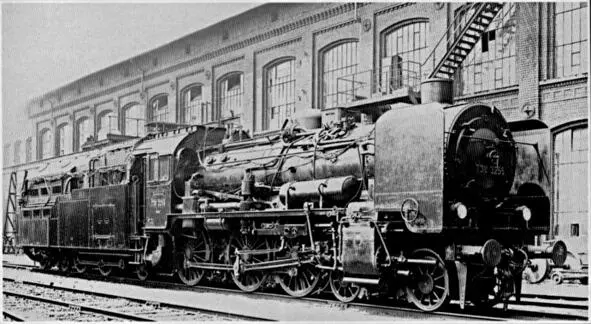

Паровоз Т38 без конического носа, который удерживал вытяжной

вентилятор. Фото с сайта «The Self Site: Unusual Steam Locomotives».

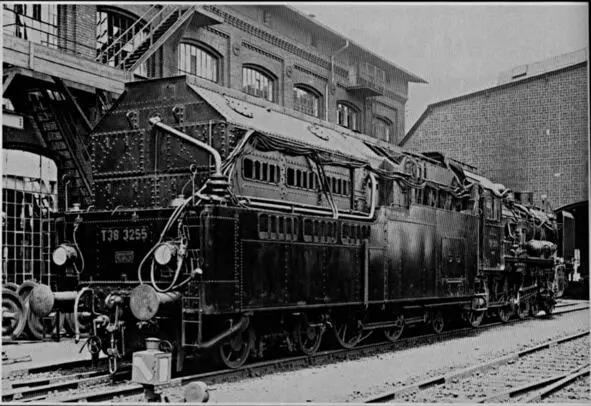

Задняя часть турбинного тендера Т38. Фото с сайта «The Self Site: Unusual Steam Locomotives».

Два спаренных движущих колеса, соединённых с валом, видны под передней частью тендера.
