Евгений Лосев - Турбовозы. История, теория, конструкция

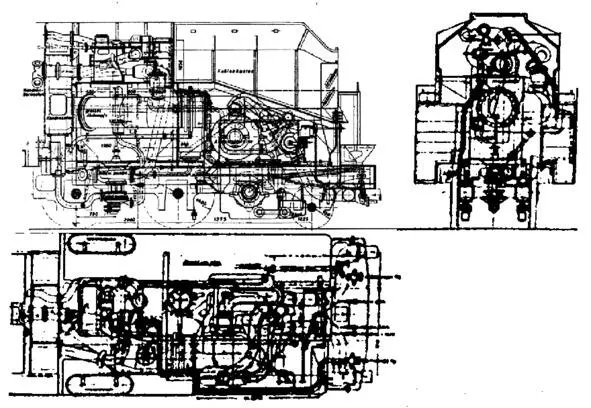

Передняя часть турбинного тендера Т38 с размерами. Верхний левый рисунок с сайта «The Self Site: Unusual Steam Locomotives».

В передней части тендера помещались турбина и бункер для угля; в задней части устанавливался конденсатор. Труба внизу справа служит для выхлопа паровой машины локомотива в турбину; большой круглый воздуховод слева – выхлоп турбины в конденсатор.

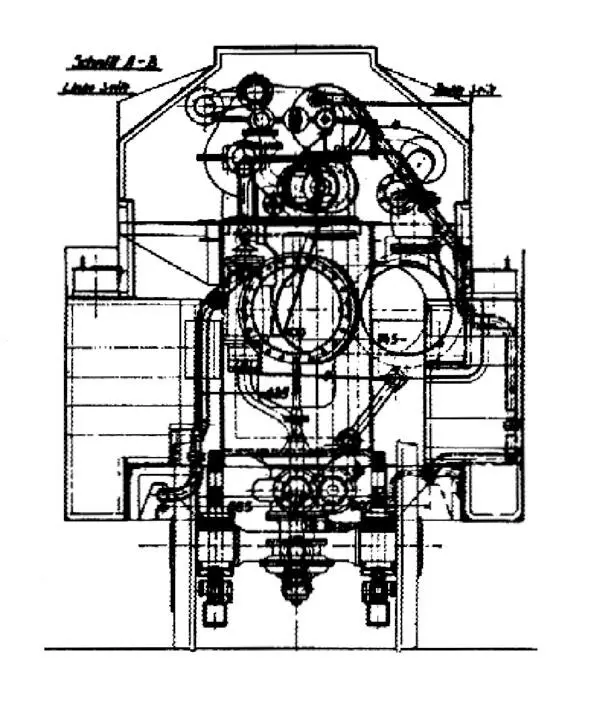

Поперечное сечение передней части турбинного тендера Т38. Рисунок с сайта «The Self Site: Unusual Steam Locomotives».

Большой круглый воздуховод в центре представляет собой выхлоп турбины в конденсатор, установленный в задней части тендера.

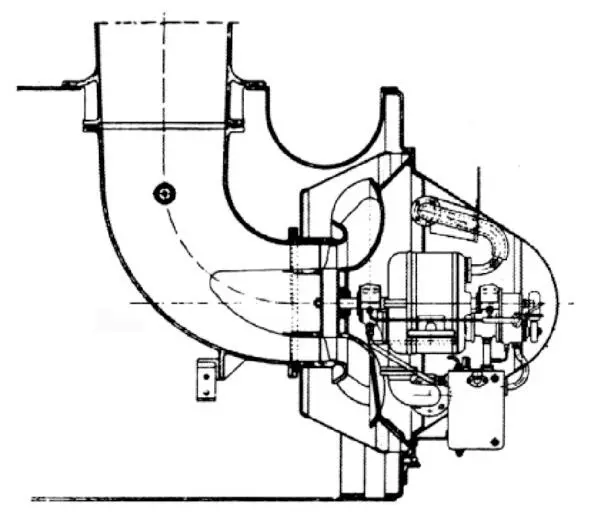

Система вентиляторной тяги паровоза T38. С сайта «The Self Site: Unusual Steam Locomotives».

При атаке на лопатки вентилятора Бетца отработавшие газы поворачиваются на 180° изогнутым входным диффузором, а затем направляются под прямым углом вверх в дымоход. Заглушка большого размера, расположенная сразу за вентилятором, является выходным диффузором для повышения эффективности вентилятора. Большое U-образное углубление над вентилятором содержало, вероятно, нагревательный бак питательной воды.

Как и в обыкновенном поверхностном холодильнике, теплота пара передаётся охлаждающей воде, которая, нагревшись, проходит через охладитель. Вода при своём падении создаёт большую поверхность для поднимающегося вверх тока воздуха и таким образом передаёт последнему свою теплоту. Теплота передаётся как непосредственным нагреванием, так и испарением части воды. Опыты, произведённые с этой конструкцией, показали, что необходимая поверхность охлаждения оказалась не больше той, какая потребовалась бы при поверхностном конденсаторе обычного типа с циркуляцией воды.

Турбина низкого давления с её аттрибутами расположена под угольным ящиком тендера. Вспомогательная турбина, питаемая острым паром и расположенная выше выхлоной трубы турбины низкого давления, служила для приведения в движение питательного насоса, трёх вентиляторов и группы насосов, расположенных внизу и состоящих из конденсатного насоса и циркуляционного.

Паровоз Геншель-Цёлли с бустерным тендером успешно выполнил назначенную серию пробных туров, после чего испытательная станция немецких ж. д. в Грюнвальде детально испытала эту машину. Испытания проводились в конце 1927 г., но результаты не обнадеживали. Были сообщения о том, что чрезмерная мощность терялась из-за сопротивления воздуха в турбине заднего хода, что говорило о недостаточном вакууме конденсатора. Поэтому турбина заднего хода была удалена, поскольку локомотив с поршневым двигателем был вполне способен перемещать поезд задним ходом. Также, похоже, были проблемы с избыточным потреблением пара вспомогательным оборудованием – предположительно различными приводами вентиляторов.

Текст предоставлен ООО «ЛитРес».

Прочитайте эту книгу целиком, купив полную легальную версию на ЛитРес.

Безопасно оплатить книгу можно банковской картой Visa, MasterCard, Maestro, со счета мобильного телефона, с платежного терминала, в салоне МТС или Связной, через PayPal, WebMoney, Яндекс.Деньги, QIWI Кошелек, бонусными картами или другим удобным Вам способом.

Первый турболокомотив был построен в Италии в 1908 г. Будучи неконденсационным, он мало отличался от обычного паровоза и потому не получил распространения. В период после первой мировой войны турболокомотивы начинают строиться в Швеции (Юнгстрем, Юнгстрем Байер, Юнгстрем Нидквист и Гольм, Юнгстрем неконденсационный), в Германии (Крупп-Цёлли, Маффей (1924), Геншель, Геншель – комбинированный), в Швейцарии (Цёлли), в Англии (Рэмси, Рейд-Маклауд), За исключением электропередачи в локомотиве Рэмси все остальные имеют механическую зубчатую передачу. В качестве сцепного веса в некоторых турболокомотивах используется вес тендера, в других вес главного экипажа. В турболокомотиве Рейд-Маклауд и Геншель (комбиннрованный) используется вес тендера и самого локомотива. Примечание А.А Чиркова .

При коэффициенте сцепления колеса с рельсом 1/ 5 это соответствует силе тяги по сцеплению, равной 12000 кгс. Примечание А. А. Чиркова.

При работе турбины переднего хода вращение турбины обратного хода в вакууме вогнутостям лопаток вперёд вызывает громадную потерю мощности от трения диска о пар и вентиляции (несколько сот лошадиных сил), что заметно понижает относительный коэффициент полезного действия турбины. При заднем ходе однодисковая турбина заднего хода (обычно колесо Кёртиса), вообще имеющая невысокий относительный коэффициент полезного действия, должна проделывать работу трения и вентиляции, вызываемую вращением главной турбины в вакууме. Вполне понятно, что экономичность езды задним ходом весьма низка. По указанию проф. Нордманна расход пара турболокомотивом Круппа при заднем ходе был равен 23 кг/э.л.с.ч. (Z, d.s V. D. I.1030 г. №6. seite 176). Однако конструктивные затруднения с осуществлением зубчатого переключения настолько велики, что большинство строителей турболокомотивов предпочитали всё же первое решение вопроса, мирясь с значительным понижением экономичности. Примечание А. А. Чиркова.

Мощность вентиляторной установки в турболокомотиве Юнгстрем Байер около 300 л.с., в то время как у турболокомотива Маффей постройки 1924 г. при оросительном обратном холодильнике она равна ~30 л.с . Примечание А. А. Чиркова.

Применено в турболокомотивах Цёлли, Круппа, Маффея (1924). Примечание А. А. Чиркова.

Применено в турболокомотивах Геншель, Рейд-Маклауд и Рэмси; кроме того, этот же принцип применён, хотя и в несколько другом виде, в холодильниках советских тепловозов. Однако относительно расположения турбины и конденсатора указание К. Имфельда не совсем точно, так как при холодильниках всех трёх систем обязательно расположение конденсатора и турбины низкого давления на одном экипаже. Это диктуется тем, что создать гибкое соединение между главным экипажем и тендером для отработанного пара при его больших удельных объёмах невозможно. При поверхностных водяных конденсаторах, как это осуществлено в турболокомотивах Цёлли, Kpyппа и др., турбина и конденсатор располагаются на экипаже самого локомотива, а обратный холодильник на тендере, так как устройство гибкого соединения между паровозом и тендером для охлаждающей воды вполне возможно. В турболокомотиве Юнгстрема и др. турбина и поверхностный воздушный конденсатор расположены на тендере. Примечание А. А. Чиркова.
