Самвел Мовсисян - Противодействие системам высокоточного оружия в современных войнах

В 2006 году компания ROKETSAN начала разработку крылатой ракеты, которая была принята на вооружение в 2012 году под обозначением SOM (фото 8). Основным носителем является многоцелевой истребитель-бомбардировщик F-16. Планируется также, что носителями SOM станет и БПЛА турецкого производства Akinci.

Существует 4 варианта ракеты с бронебойными, осколочно-фугасными и проникающими БЧ. Во всех вариантах ракета оснащена турбореактивным двигателем. Стартовая масса не превышает 660 кг (SOM-B2). Длина ракеты 3657мм. Размах крыла 2600мм. Масса БЧ 230 кг. Система наведения комбинированная, ИНС, спутниковая GPS с коррекцией по рельефу местности, и ИК ГСН с системой распознавания цели на конечном участке. ИК ГСН также позволяет проводить сверку с путевыми контрольными точками, цифровые изображения которых загружены в бортовой компьютер. Одна из модификаций имеет также систему онлайн-обмена данными, что позволяет управлять ракетой на траектории с помощью оператора. Максимальная дальность- 185км (SOM-J) и 250км- SOM-A. Маршевая скорость 0,94М. Точность (КВО) 5м.

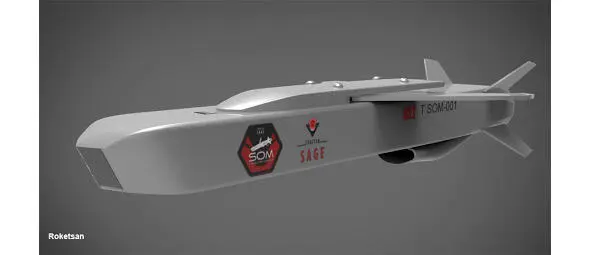

Фото 8 . Ракета SOM-J (nevskii-bastion.ru/som-j-turkey-usa/)

Планируется модернизация ракет до версии с дальностью полёта в 500км, а в перспективе- до 1500км [8].

Корпус ракеты выполнен из композитных материалов. Заявлена малозаметность для систем ПВО.

2.Управляемые авиабомбы (УАБ)

Управляемые авиационные бомбы (корректируемые авиабомбы, КАБ), в англоязычной литературе называемые «умными бомбами» (smart bomb) – один из видов управляемых авиационных средств поражения (УАСП), состоящие из авиационной бомбы, оснащенной системами управления и наведения.

По типу наведения УАБ, как и КР, бывают с:

– радиокомандным наведением; – телевизионным наведением; – инфракрасным самонаведением; – лазерным наведением; – наведением по GPS (ГЛОНАСС) приёмнику повышенной точности; – наведением по данным ИНС; – комбинированного наведения, содержащие по 2 или более типов наведения, интегрированных в блок управления и взаимно дополняющих друг друга.

В зависимости от типа наведения, точность попадания (КВО) составляет менее 10 метров, а в некоторых случаях и менее 1 метра [9].

Калибр (масса) УАБ варьируются в широких пределах, от миниатюрных, весом 2—3 кг, предназначенных для вооружения БПЛА, до бомб весом в одну тонну и более.

По типу БЧ могут быть осколочно-фугасные, зажигательные, бронебойные, проникающие, кассетные. УАБ, в сравнении с КР, обладают большим коэффициентом наполнения- отношением массы взрывчатого вещества к общей массе бомбы. В КР значительная часть объёма отведена под двигатель, его блоки управления и топливные баки. Для КР это отношение составляет примерно 0,25…0,5, в то время как для УАБ коэффициент составляет 0,7…0,9. При этом дальность применения УАБ приближается к дальности ракет «воздух-поверхность» тактического назначения, и в зависимости от скорости носителя и высоты сброса, может составлять от нескольких километров, до 100км (в случае с такой разновидностью УАБ, как планирующие бомбы).

Представляют интерес комплекты JDAM (Joint Direct Attack Munitions, фото 9), разработанные в США. Комплект предназначен для трансформации обычной, свободнопадающей бомбы, в управляемую. JDAM представляет собой комплект, состоящий из крыльев, крепящихся в средней части бомбы, и хвостового блока управления с электроникой и подвижными аэродинамическими поверхностями, с помощью которых бомба маневрирует. Наведение осуществляется посредством ИНС в сочетании с модулем GPS. Некоторые комплекты оснащены также и лазерной ГСН, наличие которой позволяет поражать также движущиеся цели, при подсветке их лазерным лучом. JDAM применяются для модернизации бомб калибром от 500 фунтов (230 кг) до 2000 фунтов (910кг).

КВО бомб с комплектами JDAM составляет примерно 10 метров. Дальность, в зависимости от скорости самолёта-носителя и высоты – до 44км. Именно на такой дальности, согласно сообщению spacewar.com , истребителем F-22 в ходе испытаний была поражена цель, при сбросе бомбы JDAM калибром 454кг с высоты 50.000 футов (15.250 метров) на скорости 1,5М.

Боевое применение JDAM состоялось во время операции НАТО в Югославии (1999г), в ходе которой было сброшено более 650 бомб данного типа. Сообщается, что было поражено 78% назначенных целей. Коэффициент надёжности составил не менее 0,95. Также разнокалиберные бомбы в JDAM-оснащении применялись в Ираке и Афганистане.

Ещё одним примером комплекта модернизации свободнопадающих бомб в «умные», является модульный комплект GBU-15 (США, фото 10). Боевой частью служат бомбы Mk.84 (907кг), CBU-75 (1500 осколочных боевых элементов), либо проникающая BLU-109/B, весом 900кг. Наведение осуществляется посредством телевизионной либо тепловизионной ГСН, в автоматическом режиме, после захвата цели пилотом на сопровождение, до сброса бомбы, либо – с захватом цели уже после отделения бомбы от носителя. Управление бомбой возможно также в ручном режиме пилотом, который наблюдает картинку с ГСН на своём дисплее. Существует также модификация EGBU-15, оснащённая также приёмником GPS. Количество сменных модулей в комплекте-6: боевая часть, систему наведения, блок управления, переходник, крыло, приёмопередатчик двухсторонней связи.

Длина бомбы 3920мм, диаметр 460мм, размах крыла 1500мм. Общая масса составляет 1100кг. Дальность полёта- до 24км.

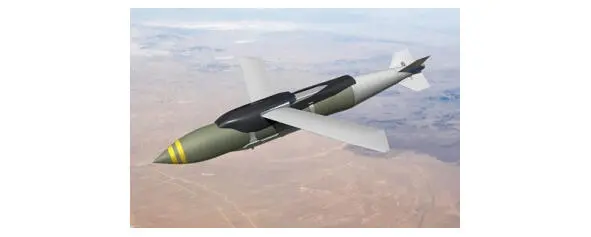

Фото 9 . Бомба JDAM (aviationnews.eu)

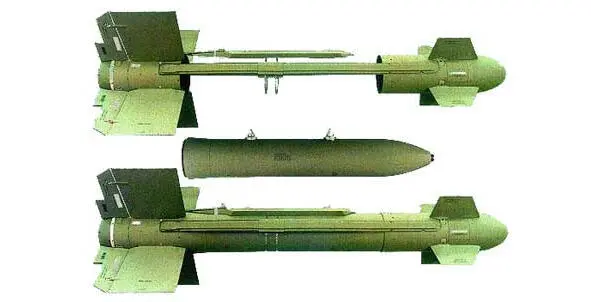

Фото 10. GBU-15 (airwar.ru/image/i/weapon/gbu_15_7.jpg)

Особо стоит отметить израильскую планирующую УАБ Spice 250, разработанная компанией Rafael (фото 11). Примечательна бомба тем, что оснащена технологией искусственного интеллекта (ИИ). Как было замечено выше, УАБ могут быть оснащены несколькими типами ГСН, и быть запрограммированы на опознавание цели по заложенному эталонному изображению местности, либо эталонному изображению цели. В последнем случае возможны ошибки, если в районе расположения цели находятся несколько похожих объектов. Бомба Spice 250 способна с высокой вероятностью отличать заданную цель от других похожих объектов. Для опознавания целей используется обширная база данных, содержащая трёхмерные модели разных объектов, а также сложные алгоритмы, созданные с помощью прошедших обучение нейросетей. Бомба также оснащена телевизионным каналом связи, посредством которого производится передача изображения цели – до момента её поражения. Изображение может использоваться в целях дальнейшего обучения нейросетей, что повысит точность УАБ. По словам разработчиков, бомба способна ориентироваться на местности по ландшафту, различать подвижные и неподвижные объекты, искать и идентифицировать заданную цель, и отличать её от похожих. Бомба в зависимости от модификации, весит 113, 150, 453 и 907кг. При весе 113кг масса БЧ составляет 75кг. Дальность планирующего полёта зависит от скорости и высоты полёта самолёта-носителя в момент сброса, и может составлять до 100км.
