В работе было показано, что статическая характеристика объекта регулирования и исполнительного устройства регулирующего органа чрезвычайно связаны. При структурном анализе системы регулирования само исполнительное устройство поэтому часто относили к объекту, и коэффициент усиления исполнительного устройства объединяли с коэффициентом усиления объекта. Это приводило к тому, что статическим характеристикам исполнительного устройства регулирующего органа уделялось мало внимания, а порой они вообще выпадали из поля зрения проектировщика.

Ранее учету того, что расходная характеристика исполнительного устройства регулирующего органа играет существенную роль не только в статике, но и в динамике системы регулирования значения также не придавалось. Однако неправильный выбор расходной характеристики часто приводил к снижению статической и динамической точности, к увеличению времени переходного процесса, и даже к автоколебательному режиму.

Со стороны контура регулирования к клапану предъявляются высокие требования. В связи с ростом быстроты и непрерывности протекания процессов, усложнением процесса регулирования, развитием сложных алгоритмов, по которым производится регулирование, клапан должен отвечать все большим требованиям по снижению инерционности, быстроте и точности позиционирования.

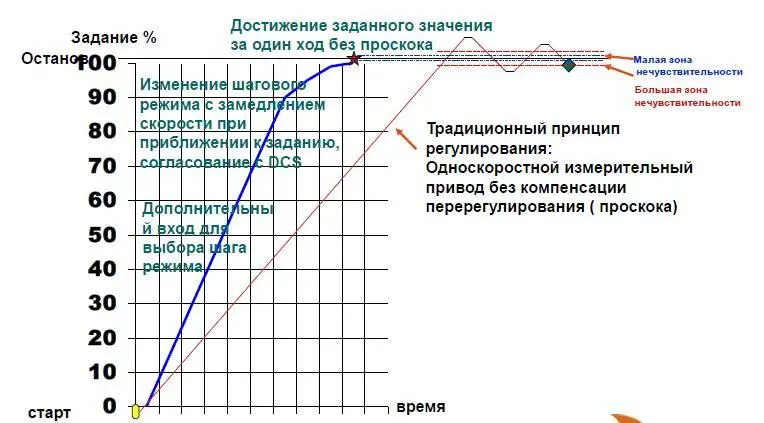

Как было показано выше, в наибольшей степени выполнение этих требований стало возможным с развитием цифровых контуров регулирования. В них стала реальной беспрепятственная и помехоустойчивая работа клапана с возможностью цифровой обработки сигналов. Следствием стало, например, развитие новых видов контуров регулирования в составе АСУ ТП с нечеткой логикой и возможностью адаптации, где обработка сигнала производится непосредственно внутри контура, а в систему АСУ ТП поступает уже обработанная информация. При тонком регулировании используются клапаны, способные распознавать переходные процессы и снижать зависимость от них. Например, клапан NelesACE имеет встроенный алгоритм распознавания переходного процесса при регулировании, позволяющий снизить отклонения до минимума и обеспечить «опережающее» регулирование, устраняющее т. н. «перерегулирование», рис. 2. Его можно эффективно использовать, к примеру, в контурах подачи дорогих химикатов, в системах питания участков пароохладителей пароперегревателей и т. п.

Рис. 2. Устранение перерегулирования при применении клапана NelesAСЕ на впрысках питательной воды в пароперегревателях

Роль регулирующих клапанов в составе контуров регулирования тепловых схем весьма значительна. Регулирующие клапаны в контурах регулирования составляют до 70–80 % стоимости самого контура. Выполняя команду системы автоматизации в составе контура регулирования, клапан может вносить самую весомую часть возмущений и вариативности или, другими словами, колебательности в процесс. Если применяются эффективные клапаны, то можно значительно снизить вариативность процесса за счет лучшей работы контура регулирования в целом, рис. 3.

Рис. 3. Снижение вариативности процесса при применении более совершенных клапанов

По оси х – время в часах

По оси у – изменение параметра процесса

Как видно из рис. 2, снижение вариативности процесса в целом позволяет значительно снизить потери сырья, материалов и энергии, вытекающие из большой амплитуды колебаний технологического процесса.

Отвечая требованиям развития технологических схем и контуров регулирования по основным параметрам, сам регулирующий клапан сквозной линией должен иметь характеристики, отвечающие развитию всей системы в целом. Рассмотрим их подробнее.

Идеальным клапаном можно было бы назвать клапан, которого «нет», но его функция выполняется. Идеальное регулирование в соответствии с теорией – это регулирование, обеспечивающее максимальную линейность и пропорциональность расходной характеристики. Чтобы обеспечить максимально возможную линейность характеристики, сам клапан должен иметь максимально возможную равнопроцентную пропускную характеристику при минимальных затратах на выполнение сигнала.

Примером постоянного приближения к максимально возможной линейности регулирования и в клапане – к максимально возможной равнопроцентной характеристике – может быть замена шарового клапана на сегментный в ряде контуров. Улучшение расходной характеристики стало одним из главных «козырей» такого перехода, особенно по краям диапазона регулирования, где сегментный клапан, благодаря специальной конфигурации поворотного затвора, имеет преимущество. Из затрат на выполнение сигнала можно указать и слишком большой ход клапана, как в случае применения клапанов с поступательным движением штока, и большой вес клапана, и значительные гидравлические сопротивления и т. п.

Рассмотрим, как клапаны влияют на формирование возмущений в процессе. В качестве примера можно привести данные изучения снижения вариативности процесса на узле подачи питательной воды в котел, см. вставку.

Регулирующий клапан влияет на снижение уровня переходных процессов и на совершенство регулирования посредством устранения возмущений и приближения насколько возможно к командному сигналу, рис. 4.

Рис. 4. Переходной процесс при регулировании

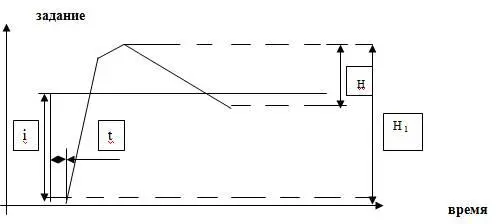

При изменении заданного сигнала «i» c запаздыванием «t» начинается переходной процесс, превышая заданный сигнал на величину «Н», при этом общее значение отклонения от первоначального сигнала будет отличаться на величину «Н1». Отклонение Н\Н1 определит величину перерегулирования.

Совершенный клапан должен иметь характеристики, позволяющие наиболее точно выполнить заданный сигнал, как можно больше снижая переходные процессы. Совершенство регулирующего клапана в процессе регулирования определяется по специализированным методикам, см. ниже:

Оценка клапанов на предмет совершенства регулирования по этим методикам позволяет связать их с аналогичными характеристиками, принятыми для звеньев контуров регулирования, табл.4.
