Станислав Горобченко - Курс «Регулирующая арматура в системах автоматизации»

Отличное разрешение

Эффективные и «быстрые» технологические процессы требуют применения таких же эффективных регулирующих клапанов. Сегментные регулирующие клапаны, например, серии nelesCV, объединяющие оптимизированный V-образный затвор, беззазорную конструкцию с низким уровнем трения и интеллектуальный цифровой контроллер клапана ND 9000, могут удовлетворять требованиям, где необходимо иметь высокую разрешающую способность по отклику клапана, рис. 5.

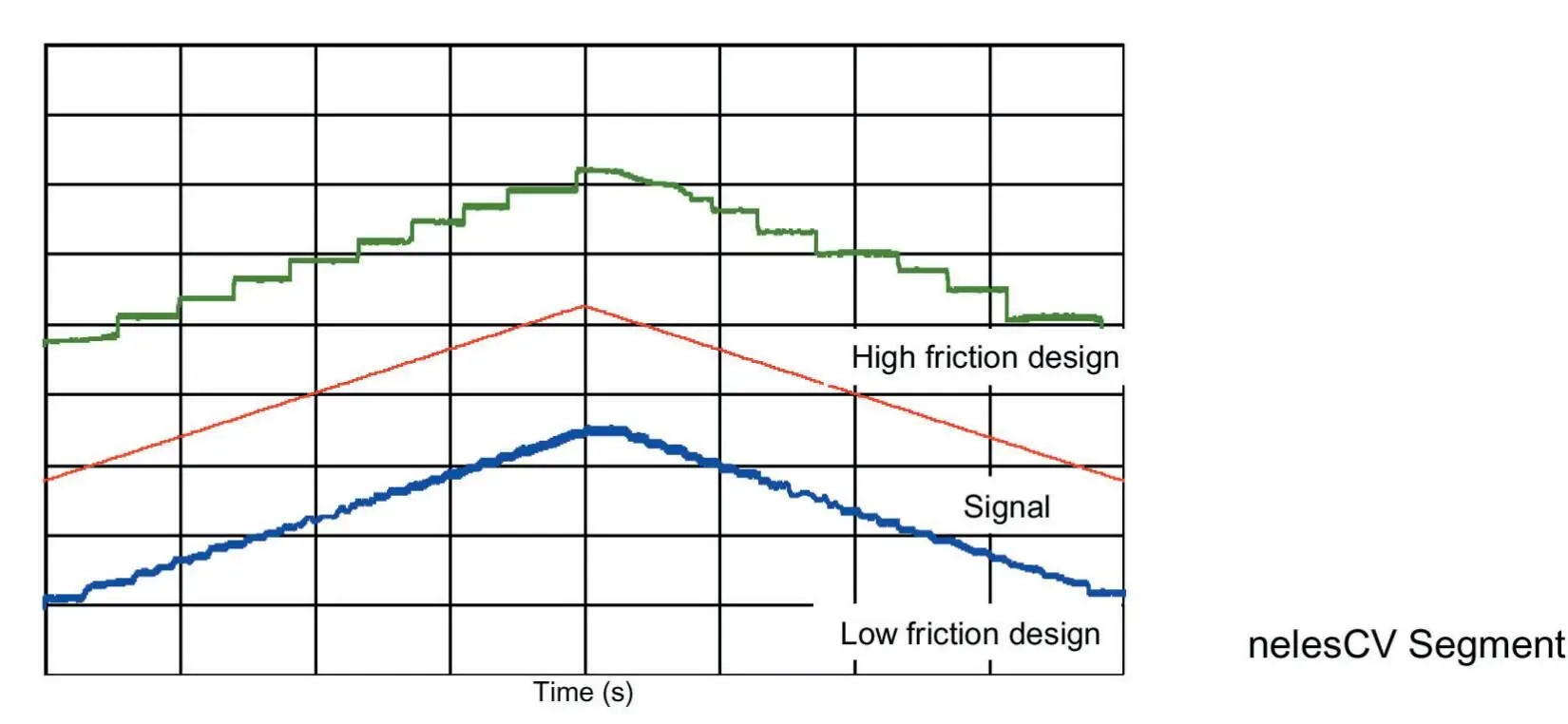

Рис. 5. Характеристики отклика при использовании конструкций клапанов с высоким и низким трением

В качестве примера приведем клапан nelesCV. – nelesCV Finetrol. Он имеет конструкцию затвора, которая стабилизирует возмущения в потоке и допускает работу до полного открытия на 900. Эксцентриковая конструкция устраняет трение о седло, обеспечивая отличную эффективность регулирования, рис.7. Беззазорное соединение между клапаном и приводом обеспечивает быстрый и точный отклик, даже для небольших изменений значения регулируемой величины. Даже без применения специальных позиционирующих устройств клапан достигает разрешения 1:150.

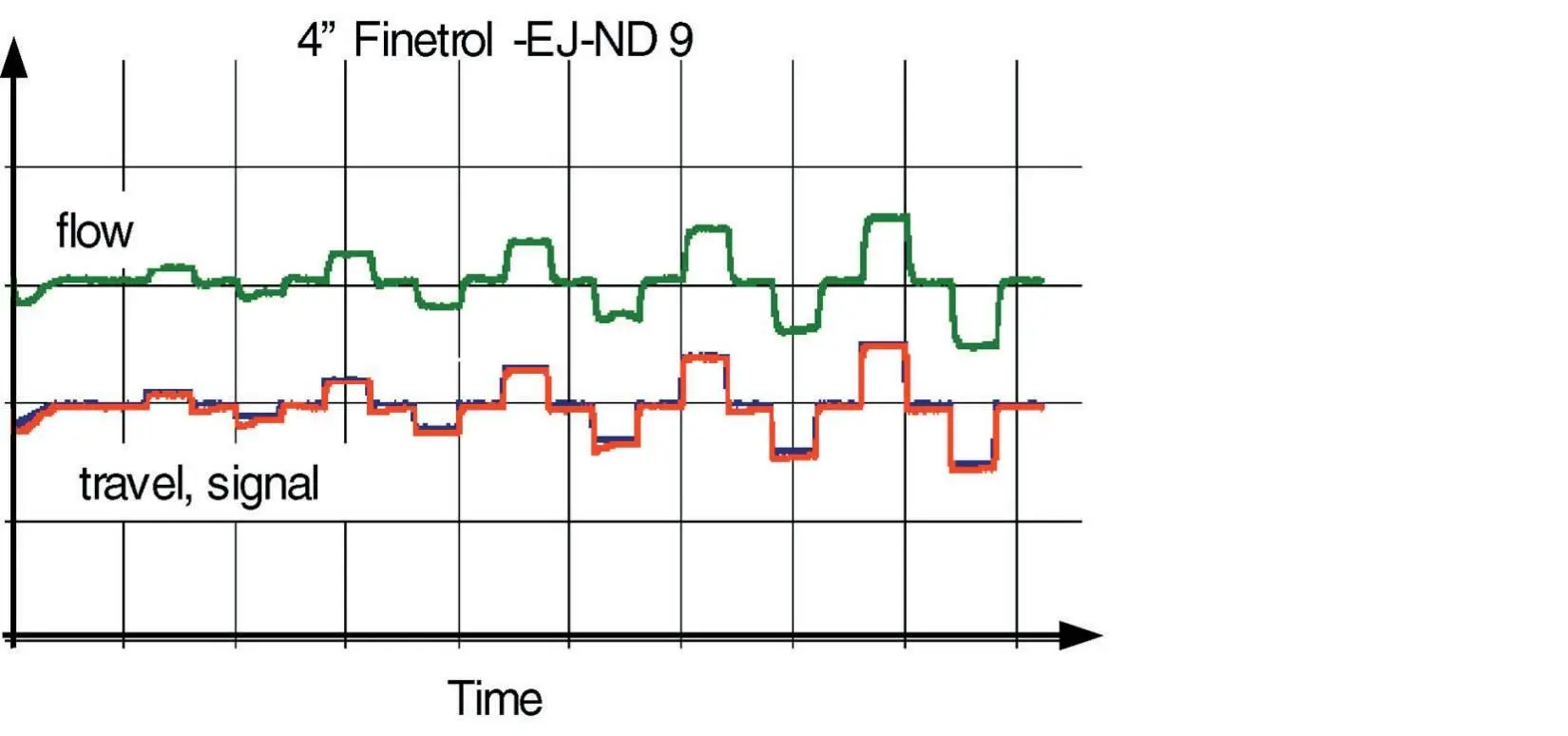

Рис. 6. Разрешение клапана Finetrol

7. Клапан Finetrol

Широкие пределы регулирования рабочего диапазона

Поворотные клапаны обычно имеют пределы регулирования рабочего диапазона в 10–20 раз большие, чем линейные клапаны. Поворотные клапаны имеют более высокий коэффициент Cv и могут очень хорошо регулировать низкий расход при небольшом угле открытия. Регулирование потока с помощью седельных клапанов при небольших углах открытия часто затруднительно, поскольку возмущения в потоке стремятся нарушить точность регулирования. Поворотные клапаны могут регулировать поток, как только начинает открываться затвор. При этом регулирование получается очень точным с эксцентриковыми поворотными клапанами (Finetrol), благодаря их затвору-стабилизатору потока, а регулирование начинается сразу, как только клапан открывается. Сегментные шаровые клапаны (серия R, рис.8) могут регулировать расход еще более точно, поскольку в них применяется оптимизированный V-образный затвор.

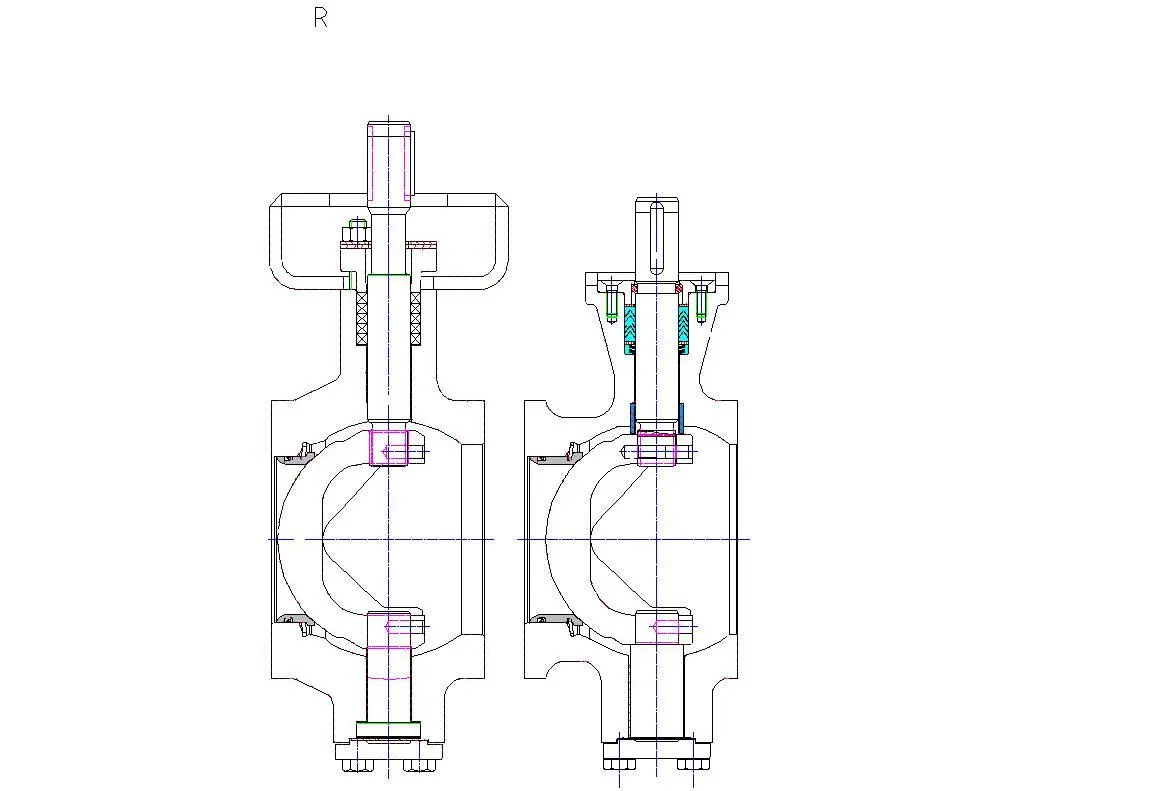

Рис. 8. Поворотный сегментный клапан серии R компании Метсо

Интеллектуальные позиционеры

Применение технологий позиционирования в регулирующих клапанах поворотного типа проще, поскольку не требуется применять сложные приводы, проводить дополнительные мероприятия для устранения нелинейности и т. п.

Интеллектуальный позиционер с усовершенствованными возможностями диагностики обеспечивает длительную эффективность работы поворотных регулирующих клапанов в течение всего срока их службы. Это гарантирует в первую очередь долговременную стабильность и точность выполнения командного сигнала.

Уменьшение числа передаточных звеньев и длины хода при переходе на поворотную арматуру позволяет надежнее рассчитывать вероятные погрешности и неисправности при работе и обеспечивать значительно большее покрытие диагностикой параметров работы автоматических клапанов.

Компактная конструкция

Компактность поворотной арматуры по сравнению с арматурой возвратно-поступательного типа не вызывает сомнений. Однако этот фактор также важен и при оценке соответствия требованиям к клапанам, работающим в автоматических системах.

Компактность особенно важна для автоматических систем, где существует много узлов, склонных к потере работоспособности при значительных вибрациях. Благодаря своей компактной конструкции, поворотные клапаны легко устанавливаются и оказываются более устойчивыми к вибрациям трубопровода, чем традиционные линейные клапаны.

Наиболее чувствительной частью регулирующего клапана является позиционер, который жестко устанавливается вверху привода, близко к трубопроводу, и, следовательно, он не настолько склонен к значительным вибрациям трубопровода, чем позиционер, устанавливаемый в традиционных линейных клапанах.

Компактная конструкция способствует меньшему транспортному плечу в передаче момента, меньшему количеству люфтов и соответственно меньшему числу погрешностей и внутренних возмущений, вносимых в процесс. Это в свою очередь в большей степени обеспечивает адекватность выполнения командного сигнала клапаном и меньший уровень возмущений. Независимость погрешностей четвертьоборотных поворотных клапанов от длины хода и диаметра трубопровода, делает применимость этих клапанов для трубопроводов большего диаметра еще более привлекательными.

Надежность эксплуатации

Непрерывная эксплуатация является основой работы автоматических установок. Надежность в условиях постоянной эксплуатации является одной из важнейших характеристик клапана. При использовании в системах автоматизации надежность клапана должна быть выше, поскольку для автоматического срабатывания требуется более высокий уровень надежности арматуры. Основной проблемой при этом служит надежность непрерывной эксплуатации в загрязненных средах при максимальном числе циклов срабатывания.

Выделяют основные участки, отвечающие за надежность арматуры в эксплуатации: область «штока-сальника» и область «затвора-седла».

Область штока-сальника

Линейные клапаны склонны затягивать загрязненную рабочую жидкость в область штока. Это увеличивает затраты на техническое обслуживание и уменьшает эффективность и надежность работы клапанов. Линейные клапаны имеют свойство очень легко «залипать» при эксплуатации в загрязненной среде. В поворотных клапанах при вращающемся действии область штока остается чистой. Это увеличивает межсервисный интервал клапанов и поддерживает эффективность и точность работы клапанов на высоком уровне, даже в условиях работы в загрязненных жидкостях.

а) б)

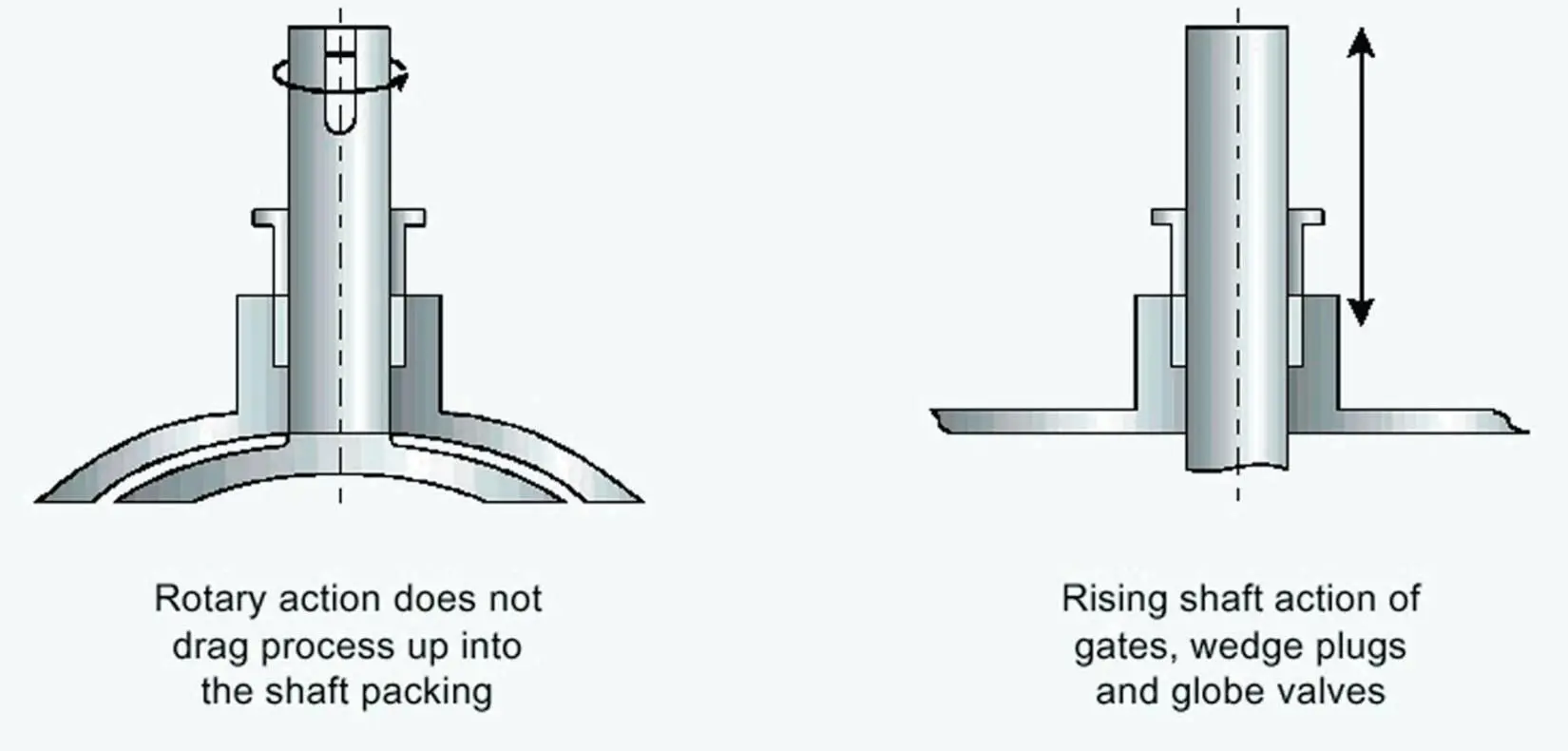

Рис. 9. Схема работы сальникового узла в поворотной арматуре и арматуре возвратно-поступательного действия (www.metso.com).

а) схема работы поворотной арматуры – предотвращается попадание загрязнений в сальник;
