Станислав Горобченко - Курс «Регулирующая арматура в системах автоматизации»

б) схема работы клапана возвратно-поступательного действия – загрязнения поднимаются и истирают сальник из-за особенностей линейного перемещения;

в) г)

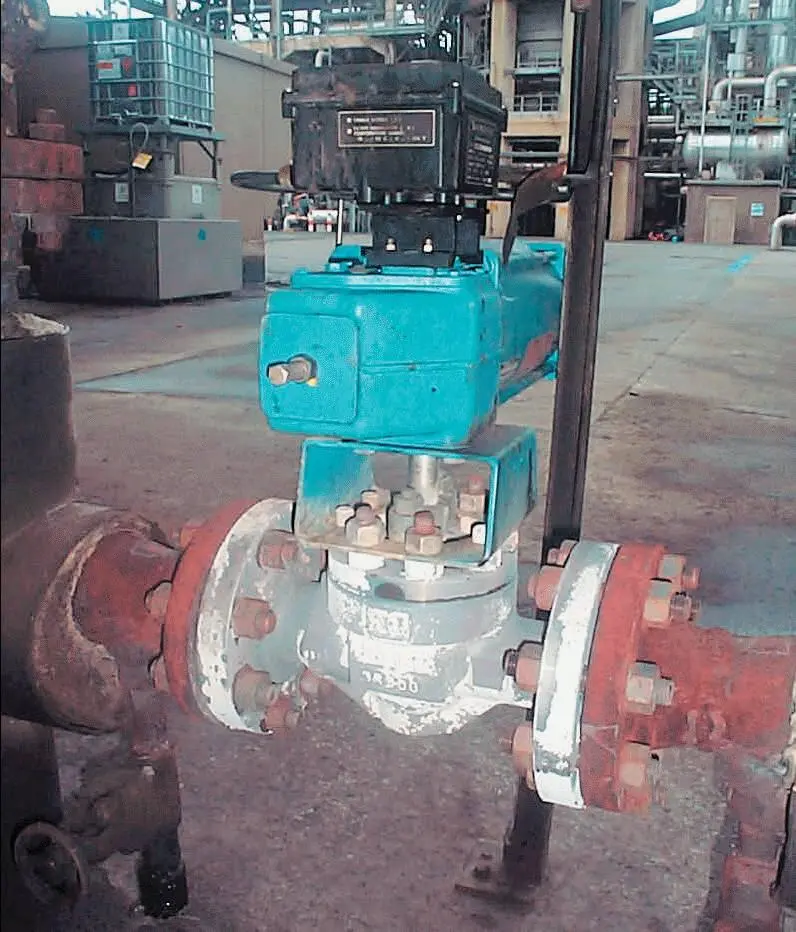

Рис. 10. Условия работы сальникового узла в поворотной арматуре и арматуре возвратно-поступательного действия (фото автора)

а) общий вид утечек в работе клапана возвратно-поступательного действия;

б) поворотная арматура в работе.

Поворотные клапаны демонстрируют в 100 раз меньшие показатели утечек через шток, чем стандартные линейные клапаны. Например, при динамической нагрузке для стандартной конструкции уплотнения штока поворотные клапаны Metso могут соответствовать самым современным стандартам по выбросам загрязняющих веществ (CAA, TA-Luft, ISO 15848) на уровне, практически равном уровню линейных клапанов с сальниковой набивкой сильфонного типа. Приведенные факты позволяют во много раз увеличить гарантии по циклам срабатывания, межремонтные интервалы и срок службы без ремонта в целом, рис. 11.

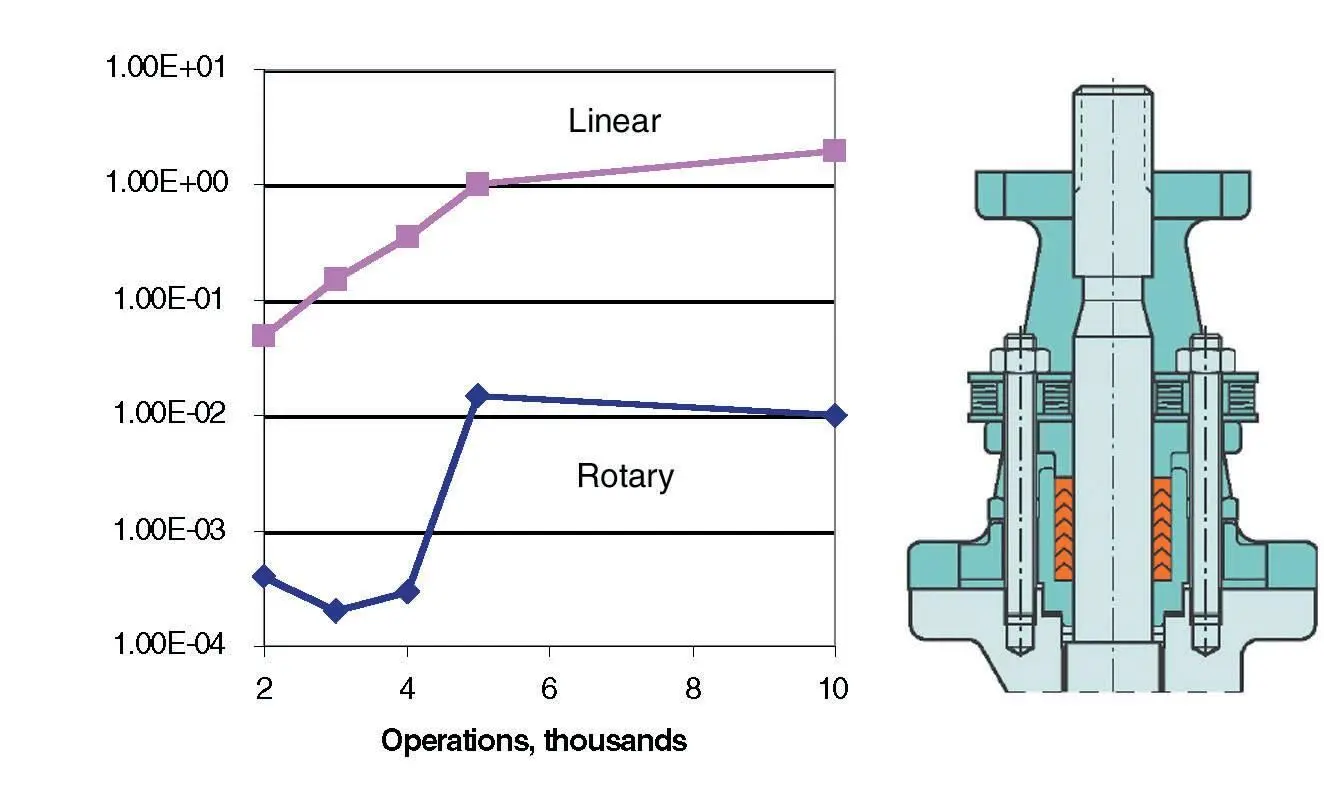

Рис. 11. Изменение уровня выбросов в зависимости от количества циклов срабатываний арматуры

Нагруженное пружиной уплотнение штока, т. н. нагружение на весь срок эксплуатации, обеспечивает долгосрочность эксплуатации без необходимости выполнения технического обслуживания и контроля за выбросом загрязняющих веществ в атмосферу. Нет риска внезапной поломки, характерного для линейных клапанов с набивкой сильфонного типа. При этом на предприятии снижаются общие выбросы загрязняющих веществ в атмосферу, обеспечивается стабильность работы клапана как исполнительного устройства в системе автоматизации.

Область затвора-седла

Затворы поворотных клапанов могут работать в очень загрязненных жидкостях, если при этом используются затворы незасоряющейся конструкции. Например, в эксцентриковых поворотных клапанах Finetrol отсутствуют полости, где жидкость может задерживаться. Такие конструкции находят свое применение при регулировании потоков жидкостей, склонных к залипаниям, накипи, кристаллизации или полимеризации.

Антикавитационные и способствующие снижению шума затворы (Q-trim) для поворотных клапанов Metso имеют самоочищающуюся, «прозрачную» конструкцию, которая может применяться для очень загрязненных жидкостей. В частности, оказалось, что при эксплуатации линейных клапанов клеточного типа возникают проблемы при работе в условиях загрязненной среды, тогда как для поворотных клапанов такой проблемы не наблюдалось.

Поворотные регулирующие клапаны могут быть оборудованы снижающим шум и кавитацию затвором (Q-trim), который имеет широкий диапазон настройки и может легко работать в загрязненных жидкостях, рис.12. Жестко установленные элементы Q-trim вращаются вместе с затвором, что обеспечивает клапанам Q-trim более высокий Cv по сравнению с седельными клапанами такого же размера.

а) б)

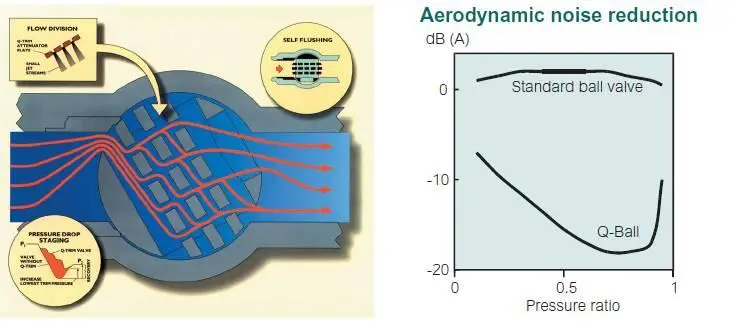

Рис. 12. Схема работы регулирующих клапанов с антикавитационными насадками Q-trim

а) схема работы

б) кривая изменения аэродинамического шума

В затворах используется разделение ступеней давления, контроль скорости внутри него и разделение потока жидкости на множество струй. При использовании стандартных шумопонижающих клапанных затворов можно добиться снижения уровня шума до 20Дб. Технология Q-trim для поворотных клапанов была разработана компанией Neles в начале 80-х годов прошлого века и используется с тех пор во всех поворотных клапанах Metso размерами от 1 до 36 дюймов.

Для дисковых поворотных заслонок используется специальное решение со стабилизирующим поток затвором – S-Disc, рис. 13.

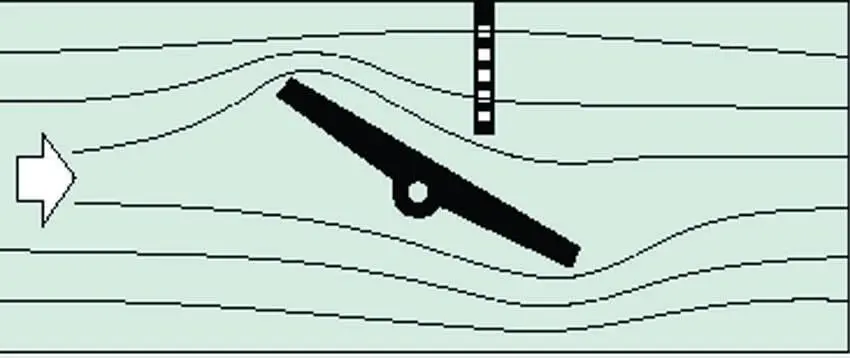

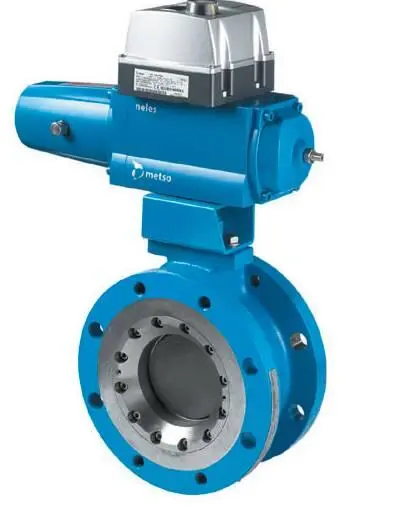

Рис. 13. Схема работы S-Disc и клапан Neldisc

Этим решением удается обеспечить высокую эффективность регулирования и отличную продолжительную герметичность клапана. Конструкция S-Disc включает стандартный дисковый поворотный клапан, оборудованный затвором – стабилизатором потока, расположенным со стороны выхода потока. Оригинальная идея диска, стабилизирующего поток, заключается в переносе силы жидкости с диска на корпус. Конструкция S-Disc обеспечивает стабильное регулирование потока и сниженный динамический крутящий момент, а также пониженный уровень шума и вибраций. Это подразумевает применение приводов меньшего размера, а также больший перепад давления регулирования, чем при использовании традиционных дисковых поворотных клапанов.

Наиболее сложная задача – устранение возмущений потока при регулировании и необходимость введения компенсирующих элементов в системе автоматизации, таким образом, может быть решена.

Конструктивные особенности арматуры для систем автоматизации

Кроме приведенных элементов, связывающих клапан с технологическим процессом и системой автоматизации, в клапане появляются специальные конструктивные элементы, обеспечивающие точность передачи момента без дополнительных люфтов. Пример такого конструктивного элемента приведен на рис. 14.

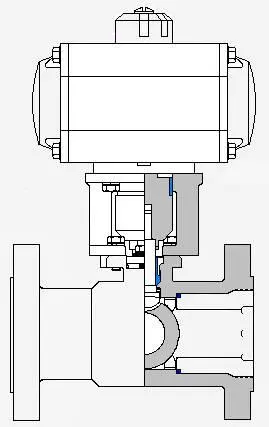

Рис. 14. Конструкции креплений для клапана автоматического регулирования серии Jamesbury

В ручных и приводных клапанах на основе механических тяг такие конструктивные элементы не применяются из-за экономической нецелесообразности. Наибольшее применение они находят в автоматических клапанах, способствуя обеспечению высокого уровня точности позиционирования автоматических контуров регулирования.

Таким образом, для целей регулирования эффективно использовать поворотную арматуру. Однако на сегодняшний день, ее применение относительно мало по сравнению с арматурой возвратно-поступательного типа, особенно в энергетике. Это приводит к значительным проблемам при работе автоматических систем. В частности, не полностью используются достижения современных цифровых систем автоматизации, основанных на эффективном регулировании процессов.

Для качественного регулирования необходимо, чтобы исполнительные органы в контурах регулирования соответствовали бы растущим требованиям систем автоматизации. При этом можно сказать, что многие конструктивные элементы поворотной арматуры получили свое развитие только благодаря системам автоматизации.
