Станислав Горобченко - Курс «Применение трубопроводной арматуры». Модуль «Арматура и оборудование морских платформ»

Разработка морских месторождений, добыча, подготовка и транспорт углеводородов отличаются непрерывным производственным циклом и должны вестись круглый год, даже тогда, когда море покрыто льдом. В последние годы проводятся испытания комплексов оборудования подводной эксплуатации морских месторождений в ледовых условиях.

В процессе разработки морских месторождений требуется надежное сообщение между отдельными объектами. Как уже указывалось, доставка грузов на судах при волнении свыше 4 баллов затруднена. Малая глубина акватории в местах разработки (например, район Нефтяные камни в Азербайджане) вынуждает создавать эстакады как средство сообщения между объектами промыслов.

В последнее время при разработке малодебитных месторождений, а также на первом этапе освоения месторождений с большими извлекаемыми запасами используются плавучие установки. Как показал опыт, на Каспийском море плавучие буровые установки способны проходить в год до 15 тыс. м скважин со скоростью 1200-1600 м в месяц.

Для выполнения разведочного и эксплуатационного бурения при глубине моря до 100 м используют самоподъемные плавучие буровые установки (ПБУ). При большей глубине – полупогружные буровые установки и буровые суда. В настоящее время в эксплуатации находятся более 100 самоподъемных ПБУ и примерно по 50 полупогружных ПБУ и буровых судов. Для обеспечения этими установками нефтедобывающих компаний создана целая отрасль кораблестроения.

СТАЦИОНАРНЫЕ ПЛАТФОРМЫ

В настоящее время во всем мире насчитываются тысячи морских стационарных платформ (МСП), построенных на глубинах от 10 до 300 м, на шельфах всех пяти континентов нашей планеты, в основном на незамерзающих акваториях. В последние годы развернулось проектирование и опытное строительство МСП для замерзающих акваторий шельфа.

Наиболее эффективно использование МСП при кустовом методе освоения глубоководных месторождений нефти и газа. Стоимость МСП с оборудованием при освоении нефтегазовых месторождений может составить до 45-50% от полной стоимости обустройства месторождения, а срок службы таких сооружений достигает 20-50 лет и более.

МСП должны удовлетворять жестким требованиям надежности конструкций и безопасности персонала в течение всего периода эксплуатации с учетом наиболее суровых внешних воздействий. Их прочность и устойчивость в условиях незамерзающих акваторий определяется в основном воздействием штормовых волн на опорные части МСП, а в условиях замерзающих акваторий – нагрузками от ледовых полей.

Приведем некоторые цифры. За время существования СССР за 40 лет на нефтяных и газовых месторождениях Каспийского моря построено более 400 км сооружений эстакадного типа, около 1500 морских стационарных платформ, десятки самоподъемных и полупогружных плавучих буровых установок, проложены подводные нефтегазопроводы, сооружено много объектов обустройства нефтегазопромыслов.

Площадь нефтегазоносных полей в России составляет около 6 млн. кв. км. Кроме Каспийского моря перспективными по добыче нефти и газа являются Черное, Азовское, Балтийское и Аральское моря, а также моря Дальнего Востока. Активно разрабатываются месторождения шельфа Северного Ледовитого Океана.

Несмотря на большие материальные затраты, связанные с разработкой нефтегазовых месторождений, себестоимость нефти, добываемой из морских месторождений, почти в 2 раза ниже по сравнению со средней себестоимостью нефти, добываемой на суше Азербайджана.

Строительство и эксплуатация морских нефтегазопромысловых гидротехнических сооружений отличаются от строительства и эксплуатации морских и речных портовых и других видов гидротехнических сооружений. Места строительства морских нефтегазопромыслов связаны с наличием нефтегазовых залежей под дном моря, находящихся часто в сотнях км от берега в необжитых районах с крайне суровыми гидрометеорологическими условиями.

Классификация морских стационарных платформ

Морская стационарная платформа (МСП) – это гидротехническое сооружение, предназначенное для установки на ней бурового, нефтепромыслового и вспомогательного оборудования, обеспечивающего бурение скважин, добычу нефти и газа, их подготовку, а также оборудования и систем для производства других работ, связанных с разработкой морских нефтяных и газовых месторождений (оборудование для закачки воды в пласт, капитального ремонта скважин, средства автоматизации морского промысла, оборудование и средства автоматизации по транспорту нефти, средства связи с береговыми объектами и т. п.).

При разработке морских месторождений в основном два главных фактора определяют направление работ в области проектирования и строительства гидротехнических объектов в море. Такими факторами являются ограничения, накладываемые условиями окружающей среды, и высокая стоимость морских операций. Эти факторы в основном обусловливают все решения в проектировании и конструировании МСП, выборе оборудования, способов строительства и организации работ в данной акватории моря. Таким образом, МСП являются индивидуальными конструкциями, предназначенными для конкретного района работ.

В последние годы, в связи с широким разворотом работ по освоению морских нефтяных месторождений в различных районах Мирового океана, предложен и осуществлен ряд новых типов и конструкций МСП. Эти типы и конструкции МСП различают по следующим признакам: способу опирания и крепления к морскому дну; типу конструкции; по материалу и другим признакам.

По способу опирания и крепления к морскому дну МСП бывают: свайные, гравитационные, свайно-гравитационные, маятниковые и натяжные, а также плавающего типа,

– по типу конструкции: сквозные, сплошные и комбинированные,

– по материалу конструкции – металлические, железобетонные и комбинированные.

Сквозные конструкции выполняются решетчатыми. Элементы решетки занимают относительно небольшую площадь по сравнению с площадью граней пространственной фермы. Сплошные конструкции (например, бетонные) непроницаемы по всей площади внешнего контура сооружения.

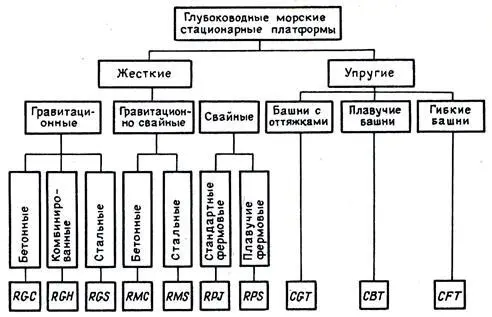

На рис. 1.12 приведена классификация глубоководных МСП.

Рис.1.12. Классификация глубоководных МСП

На первом уровне классификации проведено деление МП на жесткие и упругие. Такое деление отражает конструкцию платформы (размеры, конфигурацию) и указывает период собственных колебаний, который у жестких составляет 4—6 с и упругих превышает 20 с, а в отдельных случаях достигает 138 с.

На втором уровне классификации жесткие конструкции классифицированы по способу обеспечения их устойчивости под воздействием внешних нагрузок на гравитационные, свайные и гравитационно-свайные. В первом случае сооружение не сдвигается относительно морского дна благодаря собственной массе и во втором – оно не смещается из-за крепления его сваями. Гравитационно-свайные сооружения не сдвигаются благодаря собственной массе и системе свай.
